TFT彩屏上面VGH以及VGL电压的作用性
液晶屏的控制光线完全是依靠着液晶分子扭曲控制的光线透过去,从而产生了一个像素的亮点,然后多数的一些像素亮点结合在一起组成了图像。
在液晶显示屏信号的显示过程之中,这一个像素光点的点亮时间必须要持续到液晶屏信号一幅图像在屏幕上完全显现的时间(SDTV信号中一幅图像重现的时间标准是20ms)标准,在CRT的电视显示之中,这个时间呢,主要还是依靠着CRT荧光屏上面的荧光粉的余晖所实现的。而液晶显示屏上是没有余晖的,所以-在早期的液晶屏之中,只能简单的用于字符显示,无法显示出电视的图像信号。一直到TFT液晶屏发明出来,才开始能把液晶屏应用于电视图像的信号重现出来。

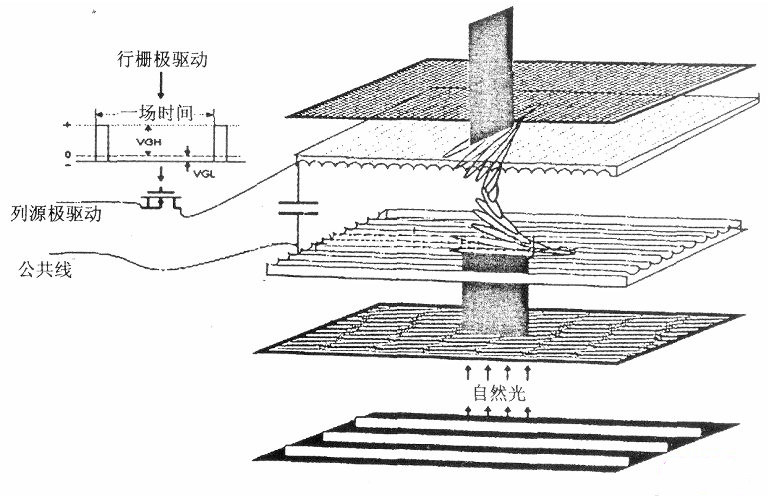

在现代的液晶屏之中,光点显示的持续时间控制是依靠着像素信号通过一个开关对电容进行充电,靠着电容的电压形成的电场再来控制住液晶分子的扭曲。由于在电容上面的电压可以很长时间的维持,所以就可以控制亮点长时间的点亮,那么咱们只需要在这个电容上面安装一个“开关”,每次过了20ms就由图像信号通过其“开关”对电容充和放电一次,这样就达到了采用液晶屏显示现在的电视图像信号的根本目的目的,如下图所示。
这样呢,在我们控制住的每一个通过一个像素的光点的电场上面都必须要安装一个“开关”,比如一个显示SDTV的信号标准的液晶屏上面就有着150万个这样的“开关”,这些开关呢,就是一个个的在生产液晶屏的同时一并制作上去的“薄膜场效应开关管”,薄膜场效应管的英语名为:ThinFilmTransistor,根据习惯,在每一个单词之中,取其中的第一个首字母,那么就缩写为TFT。TFT液晶屏指的是液晶显示屏上面的每一个液晶象素点都是由集成在其后面的薄膜晶体管来驱动的。因为TFT屏的研制发明成功了,所以才能把液晶屏当作为是电视信号的图像显示。
在每一个场的周期,此TFT都需要打开一次,以便于对电容的充电、放电一次,那么,这个打开TFT的电压是什么呢?就是VGH;从而可以得之关闭TFT的电压肯定就是VGL了。TFT是N沟道的MOS管,所以VGH就是正电压,大约20~30V,以便于充分的打开;VGL是负电压,约-5V,以便充分的关闭。
在购买其液晶显示屏的时候,如果在液晶屏的某一个区域始终有着一个“亮点”或着“黑点”,那么就是这个位置所对应的这个像素点的薄膜场效应管要么短路或者断路。而这种故障呢是不可逆转的,所以这个屏的含金量就很大幅度的下降了。
