5.6寸工业液晶屏在焊接机器人中的应用标准与选型解决方案

焊接机器人已成为自动化生产线上不可或缺的成员，从汽车结构件、钢构件到精密钣金加工，它们的每一次焊点都要求极高的稳定性与精准度。在现代制造业中，支撑这些复杂指令与实时数据可视化的“窗口”，正是嵌入于控制系统中的液晶屏。对于焊接机器人而言，一块高标准的工业液晶屏不仅仅是操作界面，更是信息采集、控制反馈与设备健康监控的重要部件。尤其是常见的5.6寸工业液晶屏，凭借尺寸适中、结构紧凑、易于集成等特点，在机器人控制终端中被广泛采用。

并非所有液晶屏都能适应焊接环境的苛刻要求。焊接现场高温、高亮度、强电磁干扰、粉尘与金属烟雾频繁出现，这些因素都可能影响显示模块的稳定性。因此，一块能够长期运行的工业液晶屏，必须满足一系列电气、光学与机械标准。

一、焊接机器人对显示屏的环境挑战

焊接作业是工业环境中条件最复杂的工艺之一。高温弧光产生的强辐射、周围金属飞溅以及焊接电流带来的电磁噪声，构成了液晶屏的三重考验：

高温与热冲击：焊接点温度可超过1000°C，虽然屏幕距离焊接头有一定距离，但辐射热与空气对流仍会导致壳体温升。普通液晶屏在50°C以上可能出现偏色或闪烁。

电磁干扰（EMI）：焊机启动时的瞬间电流会产生强电磁场，对未屏蔽的显示信号造成干扰。LVDS、TTL信号极易受影响。

粉尘与飞溅物污染：金属颗粒与焊烟沉积在屏幕表面，不仅影响显示，还可能侵蚀电路板。

振动与冲击：焊接机械臂频繁运动，控制箱体若固定不良，屏幕长期受振动可能造成焊点疲劳或排线松动。

因此，焊接机器人所使用的液晶屏，必须是经过强化设计的工业级产品，而非普通消费类显示模组。

二、尺寸与分辨率：5.6寸的工程逻辑

在众多尺寸方案中，5.6寸液晶屏成为工业机器人中常见规格，原因主要有以下几点：

结构紧凑：5.6寸屏幕显示区域约为115×86mm，可在标准手持控制盒或嵌入式面板中留出足够空间放置按键与旋钮。

信息承载适中：分辨率通常为VGA（640×480）或WVGA（800×480），足以清晰显示参数、菜单与实时波形。

兼容性强：多数工业主控板、PLC通信模块都可直接匹配5寸至6寸区间液晶模组，无需额外驱动适配。

因此，5.6寸并非随机选择，而是控制终端“可视面积与整机紧凑度”之间的最优平衡。

三、显示性能标准：亮度与对比度决定可读性

焊接环境光线极强，焊弧亮度甚至能达到普通照明的数十倍。若屏幕亮度不足，操作者将难以辨认界面信息。

推荐标准：

亮度：不低于600cd/m²，理想值800cd/m²以上。

对比度：≥700:1，确保文字与背景区分明显。

表面处理：采用Anti-glare（防眩光）+Anti-reflective（防反射）双层涂层，降低外界反射。

可视角度：建议左右各70°，上下各60°以上，避免倾斜观察时的色偏与反白。

部分高端型号（如AUOG056VN01系列）通过光学贴合与偏光片优化，能在强光下保持稳定灰阶显示，这在焊接监控界面上尤为重要。

四、宽温与耐久：工业标准的底线

焊接机器人液晶屏的工作温度范围必须覆盖设备运行全周期。标准工业环境要求如下：

工作温度：-30——+85°C

存储温度：-40——+90°C

湿度容忍：10%——90%RH（无冷凝）

背光寿命：≥50,000小时

此范围确保设备在北方冬季低温工厂或南方高湿车间都能长期稳定运行。采用LED背光源的液晶屏寿命更长，能避免CCFL灯管老化导致的亮度衰减问题。

五、抗干扰与屏蔽：信号完整性的关键

焊接机器人控制柜常与高功率逆变器、电机驱动模块共用电源系统，电磁干扰极强。若屏幕未做防护，LVDS信号会出现闪烁、条纹或黑屏。

标准要求包括：

金属背板+接地屏蔽层：形成闭合电磁屏蔽回路；

双层EMI屏蔽排线：减少数据线耦合干扰；

独立电源滤波模块：输入端加LC滤波网络，抑制瞬态浪涌；

PCB三防漆处理：防潮防腐蚀；

接地端子独立设计：确保显示电路与主功率回路隔离。

这些措施看似繁琐，却是工业可靠性的核心。

六、机械结构与安装标准

5.6寸液晶屏在机器人控制系统中多以嵌入式方式安装。机械标准主要包括：

面板厚度：≤8mm，保证结构强度与轻量化；

固定方式：4——6点螺丝锁紧，搭配防震垫圈；

外框材质：铝合金或镀锌钢板，提升散热与抗电磁干扰；

防护等级：前面板建议达到IP65（防尘防喷水），用于户外型焊接工作站；

光学盖板：可选钢化玻璃+AR涂层，提高耐刮擦与防飞溅性能。

在一些品牌机器人手控盒中，液晶屏外还会增加透明硅胶护罩，用于防止焊渣与粉尘堆积。

七、信号接口与系统兼容性

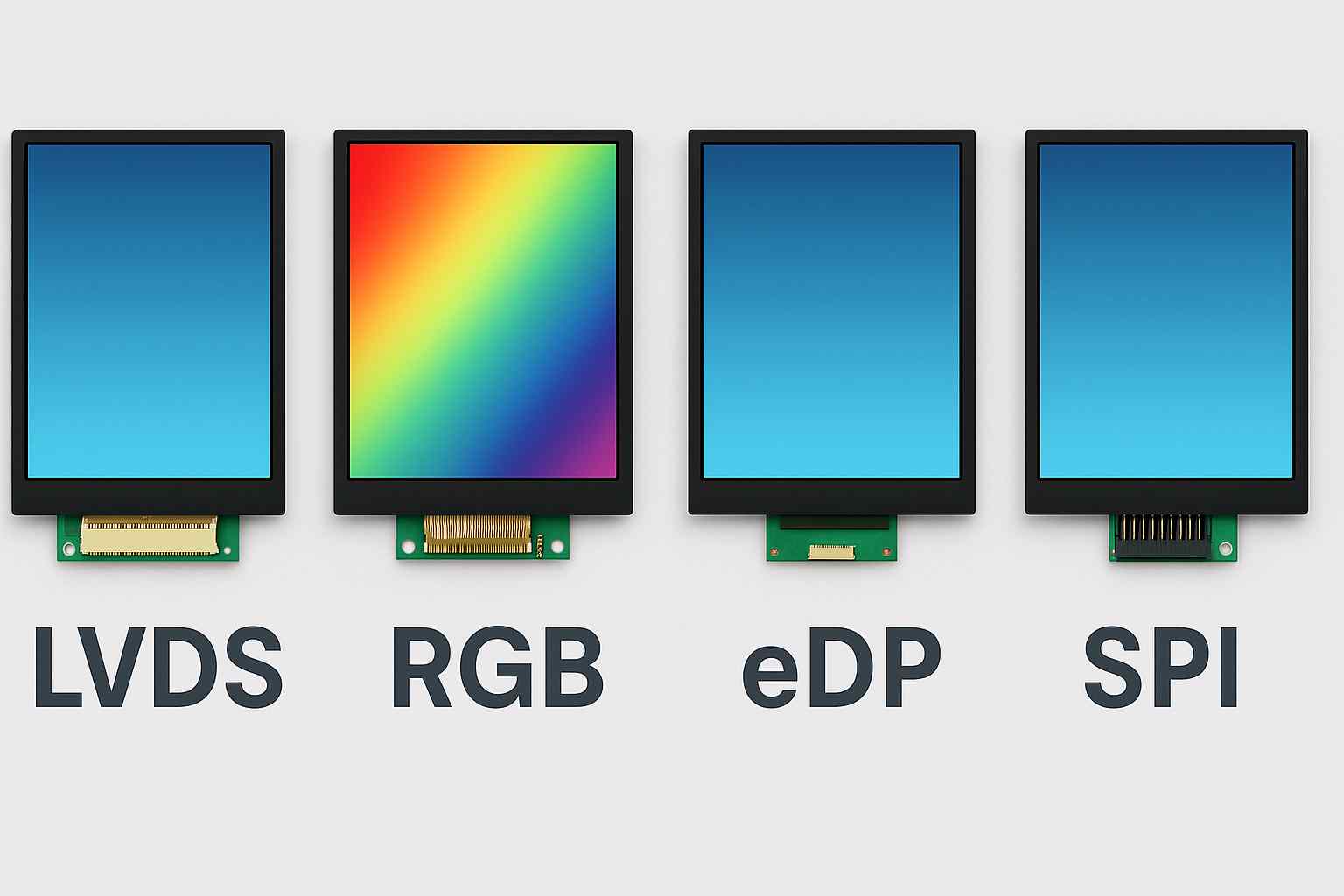

工业液晶屏主流接口包括LVDS、RGB、eDP、SPI等。针对5.6寸屏幕，LVDS单通道6-bit是最常用方案，可兼容STM32、NXP、瑞萨、TI等主控平台。

标准建议：

接口电压：3.3V

信号容差：±10%

ESD防护：≥±8kV空气放电

连接器寿命：插拔次数≥500次

接口匹配稳定可避免长期运行中的接触不良与信号漂移。

八、光学性能与人机体验

机器人操作员需要在强光下快速读取信息，因此液晶屏应具备良好的光学一致性与色彩控制。

色温控制：建议在6500K左右，视觉舒适，不偏蓝；

响应时间：≤25ms，保证动态数据平滑；

亮度均匀度：≥85%，防止边缘变暗；

防眩处理：AG涂层降低反射率至2%以下。

对于需要触控操作的型号，建议采用电容式触控（PCAP）并具备防手套操作功能，以适应焊接工人佩戴防护手套的现实场景。

九、可靠性测试与标准认证

符合工业焊接应用的液晶屏通常需通过以下测试标准：

测试项目	参考标准	要求
高低温循环	IEC60068-2-14	-30°C~+85°C，循环10次无异常
振动测试	IEC60068-2-6	5~500Hz，1.5G，30min各方向
静电放电	IEC61000-4-2	±8kV（空气），±4kV（接触）
电磁兼容	EN55022ClassA	满足工业环境电磁辐射要求
防护等级	IEC60529	前面板IP65
寿命测试	自定义标准	连续运行1000小时无死灯、闪烁

通过上述认证的液晶屏，才能保证在焊接车间长期稳定工作。

十、从选型到全周期管理

液晶屏的生命周期往往影响整机的可维护性。工业屏厂商应提供以下支持：

≥5年供货周期：确保产品迭代与售后兼容；

可更换背光模块：当亮度衰减后，支持独立更换LED背光；

批次一致性控制：维持色彩与亮度一致；

技术对接文档：提供LVDS引脚定义、背光驱动电路参考；

定制化方案：根据机器人面板定制亮度、接口或触控层。

对于像精显科技这类工业液晶屏显示方案供应商，通常会根据机器人厂商的需求提供G056系列或G057系列宽温屏，并支持防眩触控玻璃贴合，以提升可靠性。

工业焊接机器人使用的5.6寸液晶屏，不仅仅是一块显示面板，更是智能控制系统的“眼睛”。它必须在高温、高亮、强干扰的恶劣环境中保持清晰、稳定、持久。只有满足高亮度、宽温区、抗干扰、长寿命、防护等级高、供货周期稳定等条件的液晶屏，才称得上真正意义上的工业标准产品。
