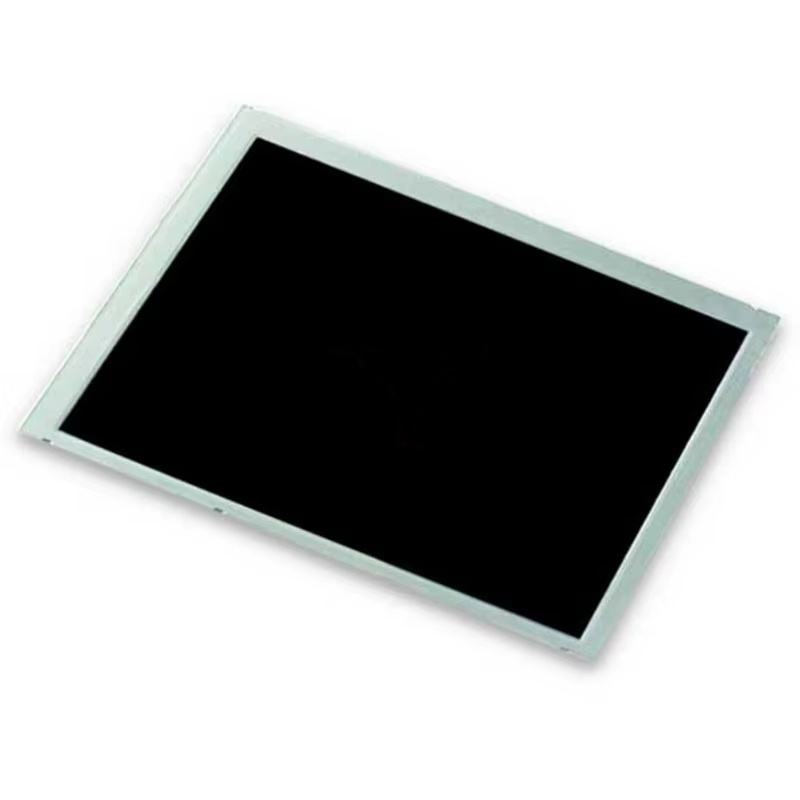

G101STN01.C友达10.1寸LCD液晶屏LVDS接口1024x600

G101STN01.C是友达AUO的一款10.1英寸工控液晶屏，分辨率为1024×600，属于WSVGA规格，显示比例为16:9，主要适合工业HMI、设备操作面板、车载辅助显示、检测仪器、户外便携终端、工控平板和嵌入式显示设备。公开规格书显示，该屏采用TN、Normally White显示模式，支持262K/16.7M色，接口为LVDS，屏体典型供电为3.3V，WLED背光带LED Driver，工作温度和存储温度均为-30℃至80℃。

相比普通10.1寸1024×600屏，G101STN01.C的重点在于500cd/㎡典型亮度、宽温范围、50K小时背光寿命和40Pin LVDS接口。选型时不能只看“10.1寸、1024×600”，还要确认完整后缀、LVDS线序、3.3V屏体供电、12V背光输入、PWM调光、触摸外配和结构安装方式。

10.1寸1024×600，适合中小型工业设备界面

G101STN01.C的主动显示区域为222.72mm×125.28mm，外形尺寸约235mm×143mm×4.9mm，典型重量约180g。这个尺寸在工控项目里比较常见，既能显示设备参数、菜单、报警信息和状态图标，又不会像15寸、21.5寸屏那样占用太多结构空间。

它更适合用于工业控制面板、数据采集终端、便携式检测仪、车载小屏、充电桩辅助显示、医疗辅助设备、安防终端和设备维护终端。若项目软件界面原本就是按1024×600设计，使用G101STN01.C可以减少UI重做、驱动适配和结构改版成本。

500cd/㎡亮度适合半户外，不等于强阳光屏

G101STN01.C的典型亮度为500cd/㎡，典型对比度为500:1，响应时间典型值为20ms，视角为70/70/60/60。相比250cd/㎡或300cd/㎡的普通室内屏，它在车间、设备现场、半户外终端和光线较强的仪器设备上更有优势。

但500cd/㎡仍不建议直接定义为户外阳光直射屏。实际可读性还受盖板透过率、AG防眩、AR减反、全贴合、安装角度和结构遮光影响。长期暴露在强光环境下的设备，建议同步评估1000cd/㎡以上高亮屏，或增加防眩盖板、减反玻璃和光学贴合方案。

宽温范围是G101STN01.C的重要价值

G101STN01.C工作温度为-30℃至80℃，存储温度同样为-30℃至80℃，这比普通消费类液晶屏更适合工业现场。公开供应页面也将该型号归类为宽温、WLED背光、长寿命、带LED Driver的工业应用屏。

这类宽温能力适合低温仓储、户外机柜、车载辅助设备、工业检测设备和复杂环境下的控制终端。不过，宽温只代表面板级能力，整机还要同步验证主板、电源、触摸屏、线材、结构密封和散热。尤其是高温满亮度长时间运行时，背光寿命和温升测试不能省略。

LVDS 40Pin是替换时的第一关

G101STN01.C采用LVDS接口，规格书中连接器为IPEX 20455-040E-12R或兼容型号，适配插头为IPEX 20453-040T-01或兼容型号，属于40Pin接口结构。公开资料也标注其信号接口为LVDS 1ch、6/8-bit，40pins。

维修替换时，不能只说“10.1寸LVDS屏”。还要确认VCCS供电脚、Rxin通道、RxCLK、EDID脚、SEL68位宽选择、Order_SEL格式选择、LED_PWM、LED_EN和LED_VCCS脚位。线序不一致时，常见问题包括黑屏、花屏、偏色、画面异常、背光不亮或亮度不可调。

6/8bit和JEIDA/NS格式要提前确认

G101STN01.C支持6bit和8bit LVDS输入，SEL68脚用于选择6/8bit模式；Order_SEL脚用于LVDS格式选择，规格书中说明Order_SEL为高电平时为JEIDA，低电平或悬空时为NS-Like。

这也是很多工控屏替换失败的原因。主板输出同样是LVDS，并不代表画面一定正常。若主板输出格式与屏端配置不匹配，可能出现颜色不对、灰阶异常、画面发白或显示不稳定。批量导入前，建议先用样品实测主板输出、屏线线序和位宽设置。

背光带驱动，但仍要确认12V和PWM

G101STN01.C的背光为WLED，并且LED驱动电路包含在屏体内。规格书显示背光输入电压范围为9V至15V，典型值为12V；背光输入电流典型值为225mA，最大270mA；背光功耗典型值约2.7W，最大3.3W；背光寿命标注为50,000小时。

内置LED Driver可以降低整机集成难度，但不代表背光随便接电就能稳定工作。实际项目中要确认LED_EN使能、LED_PWM调光、背光12V输入、电源纹波和上电时序。屏有图像但无背光、低亮度闪烁、休眠唤醒异常，很多都和背光控制脚没有匹配有关。

触摸屏不是默认配置，要按整机另配

G101STN01.C本体是LCD显示模组，不应默认带触摸屏。公开资料中也将该型号描述为无触摸屏的LCM产品，若项目需要触控操作，通常要另配电容触摸屏、电阻触摸屏或盖板玻璃。

工业HMI、车载终端、检测仪器和户外便携设备在选触摸方案时，要同步确认盖板厚度、透过率、AG/AR处理、USB或I2C接口、触摸IC抗干扰能力、前框压合方式和防水密封。10.1寸屏常用于操作界面，触摸方案后期临时追加，容易造成结构、亮度和装配返工。

不要和G101STN01.0、G101STN01.A直接混用

G101STN01系列有多个后缀版本，G101STN01.C、G101STN01.0、G101STN01.A、G101STN01.D等在亮度、温度范围、背光寿命、接口细节和供货状态上可能不同。例如公开资料中G101STN01.0常见亮度为250cd/㎡，工作温度为-10℃至60℃，而G101STN01.C则是500cd/㎡、-30℃至80℃宽温方向。

所以，维修项目建议按原屏完整标签采购，不能只写“G101STN01”或“10.1寸友达屏”。新项目开发可以横向评估同系列替代型号，但必须重新做点屏、背光、触摸、结构和温升验证。

采购前更应该看配套能力

G101STN01.C采购前，建议重点确认实物标签、规格书版本、LVDS 40Pin线序、3.3V屏体供电、12V背光输入、PWM调光、安装孔位、触摸盖板和批次供货状态。公开页面显示该型号生产状态为In Production，但具体库存、交期和批次仍应以供应商书面确认为准。

若项目需要屏体、驱动板、屏线、触摸屏、盖板和替代型号一起评估，可以选择具备工业显示配套能力的供应商协助。以杭州镜显科技为例，其公开资料显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏中国大陆区授权代理商，同时代理京东方液晶屏。群创、天马、龙腾等品牌工业液晶产品均有在售，产品覆盖3.5寸至55寸，并提供工业液晶显示驱动方案。

G101STN01.C工控液晶屏适合工业HMI、检测仪器、车载辅助显示、户外便携终端、设备监控面板、工控平板和嵌入式显示设备。它的核心选型点是10.1寸1024×600分辨率、500cd/㎡典型亮度、-30℃至80℃宽温范围、LVDS 1ch 6/8-bit 40Pin接口、3.3V屏体供电、12V背光输入、WLED背光带LED Driver、50K小时背光寿命和触摸外配方案。

维修替换项目应优先核对原屏标签、LVDS线序和背光接口；新项目开发建议同步验证驱动板、屏线、触摸盖板、结构开孔、温升和同系列替代型号，再进入批量采购。

仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
