Innolux群创7寸液晶屏AT070TN94工控LCD宽温液晶屏规格与替换选型指南

在7寸WVGA（800×480）这一档位里，AT070TN94液晶屏之所以经常出现在工控机、车载主机、仪表HMI、手持终端、导航/定位设备等方案中，核心原因并不神秘：尺寸与分辨率足够“通用”，50pin并口RGB接口便于很多主控直接驱动，光学与温度指标覆盖了大量现场环境，同时供货链条成熟、配套触控和驱动板生态丰富。

但“常见”不等于“随便换”。同为7寸800×480的液晶屏，接口形式（RGB并口/LVDS/MIPI）、FPC引脚定义、电源轨数量与时序、背光串并结构、外形定位孔、偏光片视角方向等只要有一项不一致，就可能导致点不亮、花屏、闪屏、过流、背光寿命骤降，甚至在高低温下出现间歇性故障。

1.AT070TN94的“型号画像”

AT070TN94工业液晶屏为7.0英寸TFT-LCD液晶模组，分辨率800×RGB×480，常白透射型，表面处理为Anti-Glare（雾面防眩）。模块外形尺寸约164.9(W)×100.0(H)×5.7(D)mm，有效显示区154.08(W)×85.92(H)mm，RGBstripe排列，采用50pinTTL（并口RGB）接口。

光学上，典型亮度400cd/m²、对比度典型500:1，视角（CR≥10）大致为L/R70°、T50°、B70°（典型值）。

温度范围方面，规格书给出的工作温度为-30℃到+85℃（TOP），存储温度同为-30℃到+85℃。

一个容易被忽略的点：AT070TN94属于TN面板路线的7寸WVGA，视角和色偏在“斜视+强光”场景下会比IPS更敏感；因此在自助设备、医疗、可视化看板等“侧面也要好看”的场景，往往需要把结构视角方向与安装高度一起评估，而不是只看亮度参数。

2.关键参数表

项目	AT070TN94典型/要点	工程意义
尺寸/分辨率	7.0“；800×RGB×480	主控时序与UI布局基准
有效区/外形	AA154.08×85.92mm；Outline164.9×100.0×5.7mm	结构开窗、支架、螺丝位/卡扣匹配
接口/排线	50pinFPC，0.5mmpitch；TTLRGB（并口）	决定是否能”直插替换“
数据格式	支持24bitRGB；也可用18bit（低2bit接地）	兼容6/8bit输出与色深策略
亮度/对比度	400cd/m²typ；CR500:1typ	室内工控/车载可读性与对比度
视角（CR≥10）	70/70/50/70（L/R/T/B）typ	安装姿态决定”正视方向“体验
电源轨	DVDD/AVDD/VGH/VGL/VCOM多电源	是否需要专用电源管理IC
背光	典型9.3V、180mA；寿命定义20,000h到50%亮度	背光驱动与寿命、热管理核心
帧率/像素时钟	60±5Hz；DCLK典型33.3MHz（范围见规格）	花屏/抖动/EMI与时序余量

以上关键数值来自AT070TN94的规格书（2017版本）。

3.AT070TN94是50pin并口RGB（TTL）

AT070TN94的FPC推荐连接器型号为HiroseFH12A-50S-0.5SH（50pin，0.5mmpitch），引脚中包含：

·HS/VS/DE、DCLK
·R0——R7、G0——G7、B0——B7（24bitRGB）
·MODE（DE/SYNC模式选择）、RESET、DITHB（抖动控制）
·电源与模拟电压：DVDD、AVDD、VGH、VGL、VCOM等

同时，规格书给出了两种同步方式：

·DE模式：MODE=“1”，此时VS/HS需拉高；
·SYNC模式：MODE=“0”，此时DE需接地；

并且数据在DCLK下降沿锁存：替换/维修现场最常见的“点亮失败”原因之一，就是主控端输出同步方式与面板MODE配置不一致，或DCLK边沿极性配置错误（导致看似点亮但图像撕裂、抖动或颜色错位）。

4.电源与背光

4.1面板电源轨

AT070TN94的典型工作电压大致为：

·DVDD：3.3V（3.0——3.6V）
·AVDD：10.4V（10.2——10.6V）
·VGH：16.0V（15.3——16.7V）
·VGL：-7.0V（-7.7——-6.3V）

VCOM为可调项（规格书给出参考范围，并提示需按具体模组优化）。

4.2上电顺序

规格书明确提示：先给DVDD与VGL，再给VGH，并给出了完整的powersequence时序参数（t1——t10等）。

这意味着：

·若系统只提供单路3.3V并期望“屏内自生电压”，往往无法直接满足；
·若用DC-DC/电荷泵产生AVDD/VGH/VGL，上电斜率、时序与负载能力需要按面板要求设计；
·若替换屏幕后电源轨需求不同（例如VGH/VGL变化、AVDD电流变化），原板电源可能出现过流、纹波超标、低温启动失败等问题。

在实际设计中，很多方案会采用集成式LCD偏压电源管理芯片（产生AVDD/VGH/VGL/VCOM）并配合背光升压/恒流驱动。TI的工程讨论中也提到过针对该类面板电源的常用器件族（如TPS6510x等）供选型参考。

4.3背光驱动与寿命定义

背光典型条件：

·LED背光电压VL：典型9.3V（8.4——10.2V）
·背光电流IL：典型180mA（170——200mA）
·LED寿命定义：在Ta=25℃、IL=180mA条件下，亮度衰减至初始的50%为20,000小时；并提示电流高于180mA会降低寿命。

这组定义对“替换是否成立”非常关键：

·若替换屏背光串数不同、正向压降不同，原背光升压范围可能不够；
·若原机把背光电流开得更高以追求亮度，短期看“更亮”，长期会快速衰减甚至出现灯条不均或局部发黄；
·冷链/户外设备常见的“低温发暗”问题，本质上也经常与背光电流温漂、导光结构和结温相关。

5.时序窗口

AT070TN94给出了像素时钟（DCLK）频率范围与典型值：典型33.3MHz，范围约26.4——46.8MHz，并配合60±5Hz的帧率说明。

在替换实践中，“同分辨率”只是第一层。更重要的是：

·HS/VS/DE的porch、pulsewidth是否与主控输出一致；
·主控是否支持在该DCLK窗口内稳定输出；
·走线长度、阻抗、地回流与串扰是否会在高温/振动/EMI环境下放大为闪屏。

并口RGB对布线更敏感：线越长、边沿越陡、干扰越强，误码概率越高。若原设计边界条件已经很“紧”，替换为输入门限更苛刻或时序余量更小的屏，现场就会出现“偶发花屏、偶发撕裂、偶发黑屏后恢复”的疑难问题。

6.“AT070TN94能替换哪些屏”：先分清三种替换层级

工程上建议把“替换”分为三档，避免用一句“兼容”造成误判。

A档：同系列/同平台的直接替换

通常出现在同厂同尺寸同接口的系列中（例如AT070TN9x家族）。一些元器件分销/市场信息页面会把AT070TN90、AT070TN92等列为AT070TN94的等效/可替代料号。

这类替换成功率相对高，但仍需核对：

·FPCpinout是否完全一致（不同后缀版本可能改过VCOM、扫描方向脚定义等）；
·背光串数/电流是否一致；
·机械定位孔/厚度是否一致（同7寸也可能厚度不同）。

B档：同外形+同分辨率+同接口“条件相似”的替换

例如市场上常见的“7.0”800×480，50pin，并口RGB，外形164.9×100×约6mm“的面板池。台亚光电（twscreen）在AT070TN94页面中列出了若干”规格相似面板“，并特别提醒”并非完全相容，详细功能请依原厂规格书为准“。

这类替换的核心在于：外形/接口看起来像，但pin定义与时序细节可能不同，需要做板级与软件双重确认。

C档：分辨率相同，但接口不同或电源体系不同

典型例子：把并口RGB的AT070TN94换成LVDS/MIPI的7寸WVGA。此时必须增加桥接芯片/更换主板/改线束，属于“改方案”而不是“换屏”。

7.可替换机型清单

以下清单更适合用于“备选料号池/供应链预案”，而不是直接写进采购单“一定可替”。建议把它当作初筛列表：先找得到规格书

7.1同外形/同接口/同分辨率的常见相似面板

品牌	型号（示例）	亮度/对比度（典型）	备注（替换风险提示）
Innolux	AT070TN94	400/500	基准型号
CMO/群创体系	DJ070NA-03A	400/500	需核对pinout与电源轨细节
天马	TM070RDH13-40等	300/800	视角与对比度更高，需核对电气兼容
天马（高亮）	TM070RDHG34	1000/800	高亮背光对电源与散热要求更高
AUO友达	A070VTN06.6	600/500	亮度更高，背光电流与寿命需评估

以上“亮度/对比度”是该来源页面给出的对照信息，用于快速筛选；真正能否替换，以各自原厂规格书的pin定义、时序、电源与机械图为准。

7.2同系列替换：AT070TN90/AT070TN92/AT070TN93等

市场上常把AT070TN90、AT070TN92等视为AT070TN94的等效/可替代参考项。

但同系列并不等于“100%直插”，原因包括：

·版本修订可能改变VCOM推荐值、背光电流、部分脚位定义；
·不同批次供应的背光灯条供应商不同，正向压降与发热也可能不同；
·某些后缀（含GZ/版本号）对应不同的机械细节或贴附工艺。

8.判断“能否替换”的九项硬核核对清单

为了让替换决策可复用、可量化，建议把核对项拆成“必须一致”和“允许可调”。

8.1必须一致（任一不满足就不建议做直插替换）

1、接口类型一致：必须同为并口RGB（TTL），不能拿LVDS/MIPI来硬替。

2、FPC引脚数量/间距一致：50pin、0.5mmpitch，连接器型号/锁扣方向要对齐。

3、Pinout一致：不仅是“有R/G/B/CLK”，还要每一脚对应一致（尤其电源脚、VGH/VGL/AVDD/VCOM）。

4、电源轨体系一致：是否需要AVDD/VGH/VGL、范围是否匹配，电源电流是否在原板能力内。

5、背光串并结构与电流等级一致：否则升压范围、恒流通道、NTC/保护策略都可能失效。

6、外形尺寸与安装孔位一致：164.9×100×厚度、定位孔/卡扣位置必须能装上且不应力变形。

8.2允许可调（通过软件/配置/外围电路可以适配）

7、同步方式（DE/SYNC）与边沿极性：通过MODE/主控寄存器配置适配，但必须可配置。

8、时序参数（porch/pulse/DCLK）：如果主控支持自定义timing，可在给定DCLK范围内调到稳定窗口。

9、颜色深度与抖动策略：18bit/24bit、DITHB使能等可调，但需要系统端支持。

9.替换验证流程

9.1台架阶段（1——3块屏就能发现80%问题）

·通电前：核对pinout、测量电源轨空载输出（DVDD/AVDD/VGH/VGL）
·通电时：严格按上电顺序执行（先DVDD+VGL，再VGH，再数据/背光）
·显示检查：纯色/灰阶/棋盘格/彩条，观察是否闪烁、撕裂、抖动
·触控联动（如有）：EMI下触控误触/丢点排查
·背光：不同亮度PWM下是否啸叫、是否出现条纹干扰（串扰到RGB）

9.2小批阶段（20——50台更容易暴露“现场真实问题”）

·高低温启动：-20℃、-30℃附近冷启动是否失败（电源斜率/背光升压常出问题）
·振动与插拔：FPC接触电阻变化引发的间歇性黑屏
·老化：连续点亮48——96小时，观察亮度一致性与色偏漂移

9.3量产阶段（把“替换成功”变成“可长期稳定供货”）

·建立“替换料号对照表+软件timing配置版本管理”
·关键物料（背光驱动、电源IC、FPC线束）同步锁定
·制定来料抽检项目：亮度、坏点、色偏、功耗、低温启动、ESD触发等

10.AT070TN94在工控系统中的典型集成方式

1、主控直接RGB并口输出：常见于部分MCU/MPU/工控主板，优点是链路简单，缺点是走线敏感、EMI与时序边界更紧。

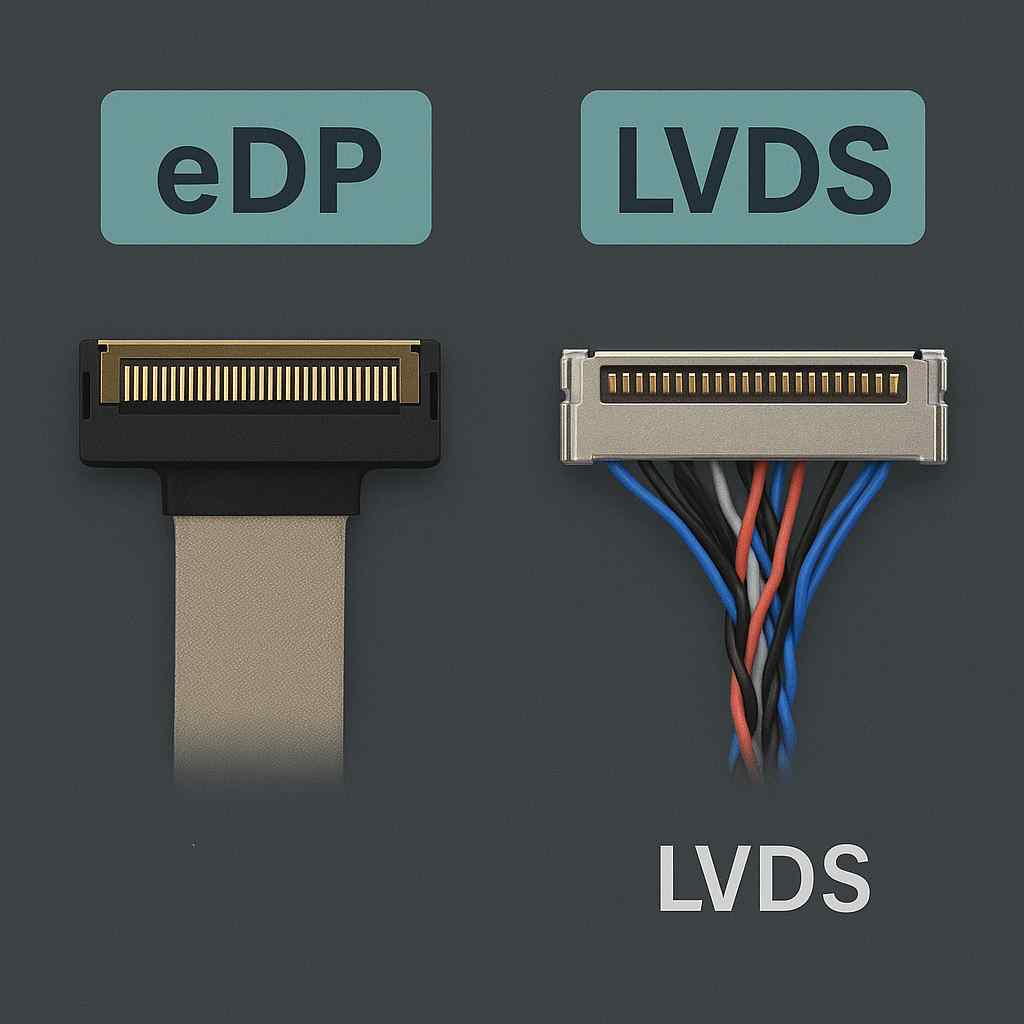

2、LVDS/eDP转RGB桥接：当主控没有RGB并口时，通过bridge转换驱动AT070TN94，但会增加BOM与调试工作。

3、通用驱动板（HDMI/VGA/AV视频）：用于售后/维修/展示机，能快速验证屏是否正常，但并不能证明“在原主板上直插就稳”。

其中最容易被忽略的是电源系统：AT070TN94多电源轨的特性决定了“电源管理设计”会成为长期稳定性的核心部分，而不仅是点亮那一刻的成败。

·想用AT070TN94去替换其它屏：优先选择同为7.0“、800×480、50pin、并口RGB、外形164.9×100×约6mm的相似面板池，并以pinout、电源轨与背光参数为”硬门槛“。

·想用其它屏来替换AT070TN94：同理，首先锁定“同接口同外形”的候选（如DJ070NA-03A、部分天马TM070RDH系列、友达A070VTN06.6等），再进入核对清单与台架验证流程；对于AT070TN90/92/93等同系列料号，也必须逐版核对规格书，避免“看着像”却在电源/背光/脚位上踩坑。

11.常见问题

Q1：同为7寸800×48050pin，就一定能直插替换吗？

不一定。50pin只说明物理针数一致，但pin定义可能完全不同。AT070TN94的引脚里包含AVDD/VGH/VGL/VCOM等偏压电源脚，若替换屏把这些脚定义成别的信号，直插可能直接损坏。

Q2：替换后能点亮，但偶尔花屏/抖动，优先查什么？

优先查同步方式与时序：MODE（DE/SYNC）配置是否一致、DCLK是否按下降沿锁存、DCLK频率是否在面板允许范围内、RGB线束/地回流是否导致串扰。

Q3：替换成更高亮的600nit/1000nit型号，会带来哪些连锁问题？

背光功耗与热量上升，背光驱动电流、升压裕量、散热结构、寿命衰减都会被放大；同时强背光可能让电源纹波与EMI更敏感，需要同步评估。AT070TN94的背光寿命定义基于180mA/25℃，电流提高会降低寿命。

Q4：为何有些资料把AT070TN94写成“车载屏/消费屏”，却又能用在工控？

“消费/车载/工控”更多是应用场景分类。真正决定能否用于工控的是温度范围、供货周期、可靠性测试、结构防护、背光寿命与系统级验证。AT070TN94规格书给出-30——85℃工作范围，覆盖了不少工业设备场景，但最终仍应以整机验证结论为准。

Q5：做替换料号池，最推荐把哪些信息固化到内部文档？

建议至少固化：外形图（含孔位）、pinout、供电轨与上电顺序、背光串数/电流/升压范围、timing参数（HS/VS/DE/DCLK）、视角方向、触控与盖板结构。
