2026年5寸/5.7寸小尺寸LCD工业液晶屏模块怎么选？

在工控与嵌入式设备里， 5寸与5.7寸 是典型“小尺寸高频段”：手持终端、便携仪表、工控网关、医疗小设备、智能控制器、车载/船舶仪表、POS与安防人机界面都用得到。很多采购或工程在询价时只给出“5寸/5.7寸、要清晰、要便宜”，结果样品能点亮、量产却频繁返工：花屏、偏色、触控不稳、背光寿命不达标、结构装配干涉、后期补货版本变更导致二次开发

一、5寸/5.7寸两者常见方案并不一样

很多人以为 5寸和5.7寸只差一点点，能互相替代。现实里，它们在工业应用中长期沉淀出的“主流组合”差异非常明显：

1、5寸：

更常见的是 800×480（WVGA）+ RGB/TTL（40pin一类）,5寸在工业里常见的高频规格是 800×480 ，接口上常见 **TTL/RGB 并口（40 pin）**这类家族。Panelook 的筛选列表就能看到大量“5 inch、800×480、TTL、40 pins”的工业条目。

同时，市场上也存在把 5寸做成 800×480、并口RGB输入的模组/组件方案（例如一份5寸并口RGB模组说明中描述其由 TFT 面板、驱动IC、背光与FPC组成，并通过RGB信号输入驱动显示）。

工程含义 ：5寸项目很多时候不是“屏不够用”，而是“接口线束与EMI、触控、背光驱动边界”决定成败。

2、5.7寸：

经典工业规格是 640×480（VGA）+ TTL/CMOS（40pin一类），5.7寸在工业领域有一个非常“长寿”的经典组合： 640×480（VGA） 。例如 Kyocera 的 5.7" VGA 工业TFT条目给出：分辨率 640×480、亮度 250 cd/m²、接口为 CMOS、工作温度 -20~70℃等典型工业口径。

许多 5.7" VGA 模组同样常见 40 pins 的 TTL 接口描述。

工程含义 ：5.7寸项目最常见的坑不是“分辨率低”，而是你误以为能用5寸WVGA替换5.7寸VGA，结果UI比例、时序、结构尺寸与接口族群完全不同。

二、先问要买的是 LCM 还是 Open-Cell

小尺寸屏在供应链里同样存在形态差异，直接影响你买回去“有没有背光、需不需要额外驱动板、结构怎么装”。

 LCM（液晶模组）：带背光、结构件、接口FPC/连接器，适合绝大多数设备直接集成。

 Open-Cell / Cell（裸屏）：不带背光与结构，适合显示整机厂或做深度光学/结构定制的团队。

你询价第一句话就应该明确“我要 LCM 还是 Open-Cell”。这一句能直接减少一半沟通误差，也能避免“到货发现不含背光”的硬翻车。

品牌	型号	尺寸/分辨率	亮度 (nit)	对比度	工作温度 (°C)	其他特性
京东方	HT050WVN-N00	5"/800x480	400	800:1	-30~85	宽温工业级，LVDS接口，高对比，适合严苛环境，抗振设计，长寿命50,000小时
龙腾	M050SWN1 R0	5"/800x480	450	800:1	-20~70	工业耐用，抗眩光表面，适合工厂终端，触摸兼容，高均匀性
天马	TM050RDH01	5"/800x480	450	800:1	-30~80	宽温高亮，工业抗振，适合低温应用，响应时间快，长寿命50,000小时
群创	G057AGE-T01	5.7"/640x480	500	800:1	-30~80	高亮宽温，抗反射涂层，工业可靠，适合振动环境，LVDS接口
友达	G057VN01 V2	5.7"/640x480	450	700:1	-30~80	宽温工业级，高对比，抗眩光，适合严苛工业显示，长寿命50,000小时

三、5寸/5.7寸真正的“选型主线”

工业液晶屏选型不是靠“经验拍脑袋”，而是靠“指纹字段”把可替代范围锁死。下面这张表建议你内部固化成 SOP：每次询价先填它。

1、基础显示指纹

（决定UI与驱动带宽）

 尺寸：5.0" / 5.7"

 分辨率：5寸常见 800×480；5.7寸经典 640×480（VGA）

 显示模式：TN/IPS/ADS（决定视角与对比体验）

 显示方向：横屏/竖屏（尤其仪表类很关键）

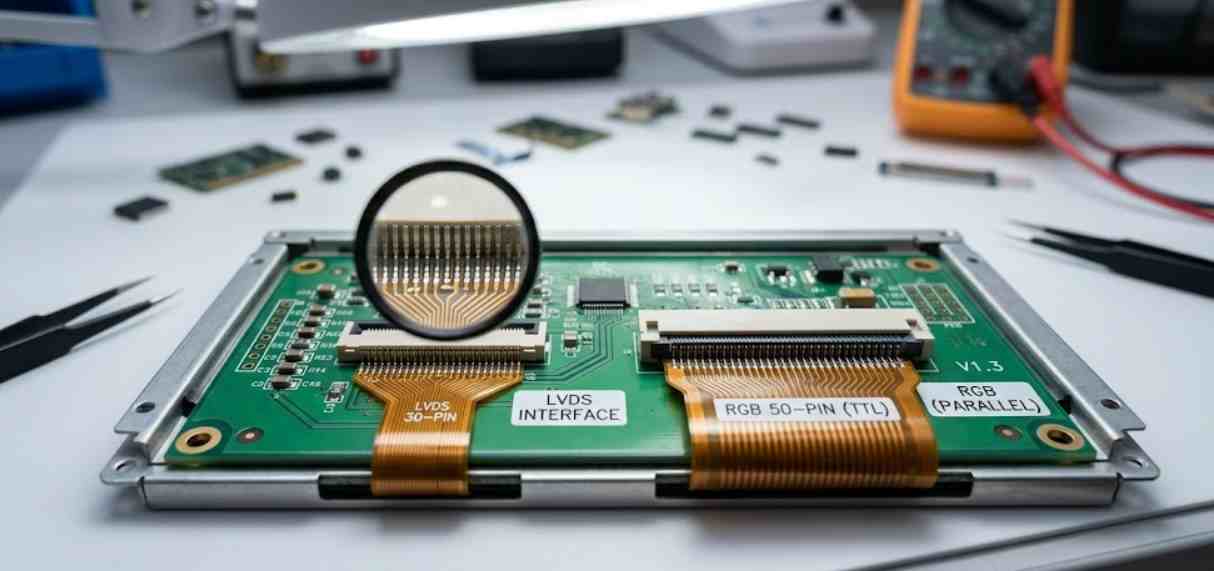

2、接口指纹

（决定“能不能驱动、花不花屏”）

 RGB/TTL：位宽（18/24bit）、同步方式、像素时钟范围

 LVDS：单/双通道、位宽、映射口径（VESA/JEIDA）、针脚定义

 MIPI DSI：lane数、初始化序列、时序要求

5寸 800×480 在工业中常见并口RGB/TTL 40pin家族，5.7寸 VGA 常见 TTL/CMOS 方案。

3、电气与背光指纹

（决定“能不能稳定点亮、寿命怎么交付”）

 逻辑电源 VDD：3.3V / 5V 等（必须与主板一致）

 背光：LED串并结构、是否“带驱动/不带驱动”、调光方式（PWM/模拟）

 启动时序：先稳电源/再信号/再背光（小尺寸也会受时序影响）

4、结构指纹

（决定“装不装得下”）

 外形尺寸（Outline）、可视区（AA）、开窗尺寸

 FPC/连接器位置与出线方向

 压框方式、螺丝孔位/卡扣位

5.7" VGA 工业模组常见外形尺寸与厚度口径非常明确（例如 Kyocera条目列出外形尺寸与厚度）。

5）环境与可靠性指纹

（决定“能用多久”）

 工作温度与存储温度（例如 5.7" VGA 工业模组常见 -20~70℃ / -30~80℃口径）

 是否存在结露/高湿、温度循环、振动、粉尘油污

 亮度衰减与寿命目标（尤其户外/长时间常亮设备）

四、5寸怎么选：

800×480 不是重点，重点是“接口线束+触控+可读性”三件事

1、确认到底是“并口RGB方案”还是“需要串行接口”

5寸 800×480 并口RGB模组在市场上很常见，你能在模组资料里看到“输入 RGB signals”这类描述。

如果你主控没有足够的并口资源（或EMI压力大），你就要考虑：

 主控是否支持 MIPI DSI 或 LVDS

 是否接受桥接方案（增加成本与风险，但减少并口线束压力）

2、可读性别只看“亮度数值”，要看“反射控制+贴合策略”

同是 500 nits，有的在强光下依然发灰；有的通过雾面/AG与贴合把对比拉起来，观感会差一档。你要把“环境光条件”写进需求：

 室内 / 靠窗 / 半户外 / 户外直射

然后再定亮度与表面处理策略。

3、触控选型：

小尺寸上“误触/水膜/手套”更容易放大问题，5寸很常见触控一体化需求。你要提前定：

 RTP（电阻）还是 PCAP（电容）

 是否戴手套、是否有水膜/冷凝

 是否要盖板玻璃硬化、是否要光学贴合

五、5.7寸怎么选：

VGA（640×480）不是落后，而是“工业兼容性资产”

很多工程师看到 5.7" 640×480 会下意识觉得“低”。但在工业系统里，它往往意味着：

 UI与驱动成熟、资源丰富

 许多控制板与旧平台长期兼容

 结构标准化程度高

Kyocera 的 5.7" VGA 工业TFT条目给出典型工业参数：640×480、250 cd/m²、CMOS接口、-20~70℃工作温度等，这类口径就是“长期工业资产”的表现。

同时，市面上许多 5.7" VGA 方案会强调“40 pins 1ch TTL interface”并用于工业标准尺寸族群。

选型建议 ：

 如果你是仪表/控制面板/稳定UI，不追求高密度图形，5.7" VGA 往往更省心。

 如果你确实需要更细腻UI或视频类内容，那就别硬在 5.7" VGA 上“做优化”，而应在尺寸/分辨率路线里重新选型（比如 5" WVGA 或更高分辨率族群），并同步评估主控与接口。

六、同针脚≠同定义，同尺寸≠同结构

在 5寸/5.7寸小尺寸屏替代里，常见翻车点集中在 4 类：

1、 针脚数相同，但 Pin 定义不同 ：尤其并口RGB/TTL，40pin只是“外形相似”，不代表信号排列一致。

2、 背光驱动边界不同 ：有的模组不带背光驱动（需要你外置恒流/升压），有的带驱动板；你换屏不改驱动，轻则亮度不稳，重则烧驱动。

3、 结构厚度/连接器位置差几毫米就装不进去 ：小尺寸设备内部空间更紧，线束弯折半径更小。

4、 触控从RTP换到PCAP却不改软件与EMI策略 ：误触、漂移、静电击穿风险都会上来。

建议你把替代等级写进项目文档 ：

 A级：Pin-to-Pin + 结构Drop-in（真正直接换）

 B级：需改屏线/小转接

 C级：需改时序/初始化/软件

 D级：不建议替代

七、为什么对接“杭州精显科技”：

小尺寸屏更需要“把规格对齐”的服务型供应商，5寸/5.7寸看似小，但因为空间紧、接口多样、触控与背光组合复杂，反而更考验供应商的“规格核对与替代评估能力”。

杭州精显科技官网公开信息显示其生产和销售工控TFT液晶显示屏面板与LCD工业屏模组，并代理多个品牌TFT液晶屏，适合作为国内项目做选型询价、规格指纹核对、替代路径评估的对接入口。

让沟通从“报个价”升级为“给一组可交付候选 + 差异说明 + 建议验证项”。这样更容易在样机阶段把风险抓出来，避免量产返工。

常见问题

Q1：5寸和5.7寸能不能互相替代？

A：多数情况下不建议“直接替”。5寸在工业里常见 800×480 + TTL/RGB 40pin家族，5.7寸经典是 640×480（VGA）+ TTL/CMOS 家族，接口与结构族群差异明显。

Q2：5寸 800×480 选型时，最该优先确认哪三项？

A：优先确认接口类型与针脚定义（并口RGB/TTL是否匹配）、背光驱动责任边界（是否带驱动/你驱动能力范围）、结构尺寸与连接器位置（能不能装、线束能不能走）。

Q3：5.7寸 VGA（640×480）是不是“过时规格”？

A：在工业系统里它往往是“兼容性资产”。许多 5.7" 工业TFT仍以 VGA + CMOS/TTL接口、-20~70℃温区作为典型口径，适合稳定HMI与仪表类应用。

Q4：为什么我换了同为40pin的屏却花屏/颜色不对？

A：40pin不代表Pin定义一致。并口RGB/TTL的信号排列、位宽、同步极性、像素时钟范围都可能不同；LVDS还涉及映射与通道组织。建议用规格书关键页逐项对齐，再做灰阶/棋盘格测试快速暴露问题。

Q5：询价前我必须准备哪些信息，才能让供应商给到可落地方案？

A：至少准备：屏的形态（LCM还是裸屏）、尺寸分辨率、接口与供电/背光驱动边界、结构边界（开窗孔位/连接器位置）、温区与使用环境、项目数量与生命周期。对接杭州精显科技这类服务型供应商时，把这些信息一次给全，候选收敛会更快。
