LCD工业液晶屏在工业触摸显示器从显示、触摸到整机解决方案

LCD液晶屏在工业触摸显示器中的作用，是负责“显示画面”；触摸屏负责“感知操作”；驱动板、触摸控制器、结构外壳和线材负责把它们整合成可长期运行的人机交互终端。所以工业触摸显示器不是简单把一块LCD屏和一片触摸玻璃叠在一起，而是一个完整的显示交互系统。

成熟工业触摸显示器通常会同时强调LCD亮度、分辨率、PCAP多点触摸、背光寿命、宽温、IP65前面板防护、HDMI/VGA/DP等输入接口、光学贴合和VESA/面板安装方式。例如ADLINK工业触摸显示器公开资料中，10.1寸、15.6寸、18.5寸、21.5寸等型号都把LCD面板、10点PCAP触摸、背光寿命、宽温、IP65、光学贴合选项和安装方式作为核心参数。

一、LCD在工业触摸显示器里负责什么

LCD液晶屏本身主要负责显示内容，包括：

设备运行状态

参数设置界面

报警提示

数据曲线

生产报表

监控画面

操作按钮和菜单

它决定了工业触摸显示器的基础显示效果，比如尺寸、分辨率、亮度、对比度、视角、色彩、背光寿命和温度范围，但LCD本身并不负责触摸。

如果你能在屏幕上点击、滑动、输入参数，那是因为LCD前面叠加了触摸屏，并通过触摸控制器把触摸坐标传给主板。

所以在工业触摸显示器里，LCD和触摸屏的分工可以这样理解：LCD负责“看得清”，触摸屏负责“点得准”，控制板和结构系统负责“用得稳”。

二、工业触摸显示器的基本结构

一台典型工业触摸显示器，通常可以拆成这几层：

1.前盖板玻璃

最外层通常是盖板玻璃或强化玻璃，用户直接接触它。

它决定耐刮、防护、防眩、防指纹和外观表现。

在工业场景里，盖板不只是为了好看，还要考虑：

抗冲击

耐磨

防油污

防眩光

防指纹

是否容易清洁

是否支持手套操作

一些工业触控方案公开资料中也会把anti-reflection、anti-glare、anti-fingerprint这类表面处理作为PCAP触摸方案的特点。

2.触摸屏层

触摸屏负责感知用户操作。

工业触摸显示器常见的是PCAP投射式电容触摸，也有一些老设备或特殊工况仍使用电阻触摸。

PCAP电容触摸的优势是外观好、支持多点触控、透光率较好、适合玻璃盖板。公开工业触摸显示器资料里，很多产品都标注为10-pointPCAPTouch，说明多点电容触摸已经成为很多工业触摸显示器的主流配置。

3.贴合层

触摸屏和LCD之间可以采用框贴，也可以采用光学贴合。

框贴

只在边框位置固定，成本更低，维修相对方便，但中间有空气层，容易产生反光、进灰和显示层次下降。

光学贴合

用OCA/OCR等光学胶把触摸屏和LCD整面贴合，减少空气层反射，提高可读性和结构强度。很多工业显示方案会把opticalbonding作为可选项，因为它能提升工业和嵌入式环境下的显示表现。

4.LCD液晶屏

这是显示核心。它要根据工业场景选择合适的尺寸、亮度、分辨率、接口和温度范围。

例如常见工业触摸显示器会有7寸、10.1寸、12.1寸、15寸、15.6寸、17寸、19寸、21.5寸、23.8寸、27寸、32寸等尺寸段。公开资料里，10.1寸可见1280×800、400nit、PCAP触摸；15.6寸可见1920×1080、400nit；21.5寸高亮版本可见1000nit和-20~70℃宽温。

5.显示驱动板

工业触摸显示器通常不会直接把裸LCD接到电脑上，而是通过驱动板或主控板实现信号转换。

常见输入可能是：

HDMI

VGA

DVI

DisplayPort

工业主板内置LVDS/eDP输出，公开工业触摸显示器资料中，很多产品会同时提供HDMI、VGA、DVI、DP等输入接口，这说明工业显示器通常已经把裸LCD接口转成更适合设备接入的标准视频接口。

6.触摸控制器

触摸控制器负责把触摸信号转换成坐标数据。

它常见接口包括：

USB

I2C

UART

RS232

要注意，LCD显示接口和触摸接口是两套系统。

比如显示可能走HDMI，触摸走USB；显示可能走LVDS，触摸走I2C。采购工业触摸显示器时，这两个接口必须分开确认。

7.金属外壳与安装结构

工业触摸显示器常见安装方式有：

嵌入式安装

面板安装

开放式框架安装

VESA安装

壁挂安装

机柜安装

工业设备通常不只是把屏放在桌面上，而是要嵌入控制柜、设备面板或机台外壳里，所以结构尺寸、开孔尺寸、前框厚度、散热和固定方式都很关键。工业触摸显示器公开资料里也明确提到支持panelmount、VESAmount等安装方式。

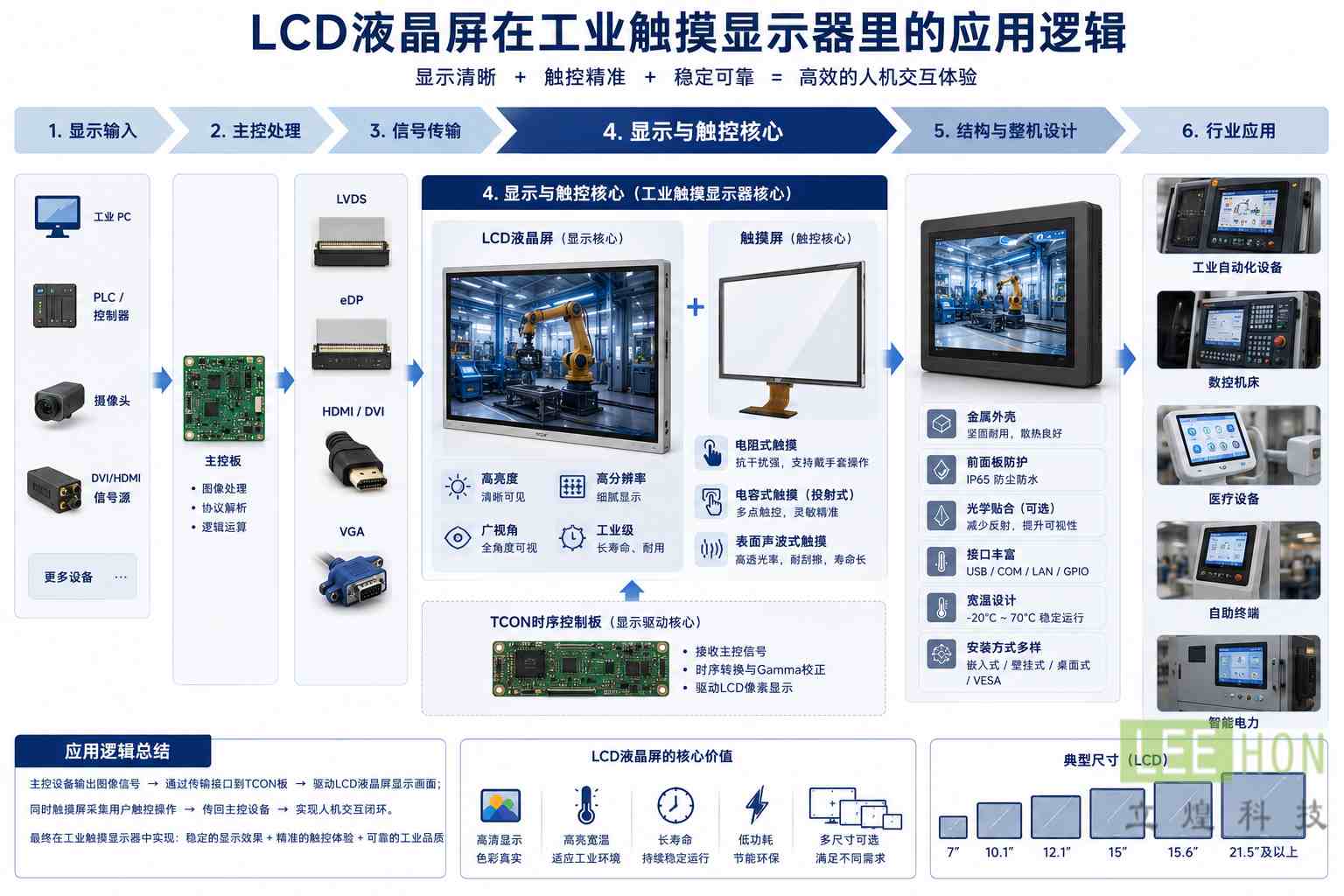

三、LCD液晶屏在工业触摸显示器里应用逻辑

工业触摸显示器的核心逻辑是：

LCD显示设备状态→触摸屏接收操作→控制器把坐标传给主机→主机执行控制命令→LCD刷新显示结果。

举个简单例子：

工人在注塑机上点击“温度设置”

触摸屏检测到坐标

触摸控制器把坐标通过USB或I2C传给系统

系统打开温度设置页面

LCD液晶屏显示新的参数界面

工人输入温度后，设备控制系统执行对应指令

这就是LCD和触摸屏在工业设备中协同工作的基本过程。

四、工业触摸显示器为什么不能用普通显示屏替代

普通显示屏也能显示，也可以加触摸，但工业触摸显示器更强调长期稳定。

主要差异在这几个方面。

1.工业环境更复杂

工业现场可能有高温、低温、粉尘、油污、震动、电磁干扰和长期通电。

工业显示面板通常要求更宽温度范围，比如-20℃到70℃、-30℃到80℃这类区间。公开工业显示面板资料也会把宽温作为工业显示的重要特征。

2.触摸要求更复杂

工业现场可能需要戴手套操作、湿手操作、油污环境操作，或者需要长期高频点击。

普通消费触摸屏不一定能稳定适应这些环境。

3.防护要求更高

工业触摸显示器前面板常见IP65防护要求，用于防水、防尘和易清洁。ADLINK工业触摸显示器资料中，多款产品都标注IP65ratingforwateranddustprotection。

4.生命周期更长

工业设备不像消费电子两三年就换，很多设备要运行五年、八年甚至更长。

所以屏幕背光寿命、供货周期、接口稳定性和替代方案都要提前考虑。

五、工业触摸显示器常用哪些LCD尺寸

1.7寸

适合小型HMI、设备状态屏、简单操作终端。

常见分辨率为800×480，成本低，结构紧凑。Winstar公开资料中就有7寸TFTLCDPCAP触摸模组，分辨率800×480，支持5点触摸、I2C触摸接口和24-bitRGB显示接口。

2.10.1寸

适合主流工业HMI、工控面板、注塑机、充电桩、小型设备控制台。

10.1寸是非常均衡的尺寸，既能显示更多内容，也不会占用太多结构空间。

3.12.1寸

适合传统工业控制系统、4:3界面、老设备升级和工业控制柜。

公开工业触摸显示器资料中可见12.1寸触摸显示器采用1024×768分辨率，并支持PCAP多点触摸和手套操作。

4.15寸/15.6寸

15寸常见于传统XGA工业界面；15.6寸常见于FHD宽屏工业设备。

15.6寸适合更现代化的操作界面、多窗口信息展示和工业PC控制系统。

5.17寸/19寸/21.5寸

适合大型控制台、工业电脑、设备监控系统和数据看板。

21.5寸如果做到高亮和宽温，也可以用于更复杂的户外或半户外工业终端。ADLINK公开资料中21.5寸高亮版本可见1000nit、10点PCAP触摸和-20~70℃宽温。

六、工业触摸显示器里的LCD要怎么选

1.看亮度

普通室内设备可以看300~500nit。

强光环境、户外设备、前面有厚盖板或触摸玻璃的项目，建议看700nit、1000nit或更高。

2.看分辨率

简单控制界面不一定需要高分辨率。

复杂数据界面、图形界面、视频监控和多窗口显示，更适合FHD或更高分辨率。

3.看视角

工业设备可能不是永远正面观看。

如果多人查看或安装角度复杂，建议优先选择IPS、ADS、AHVA等广视角LCD。

4.看温度范围

普通室内可以用0~50℃。

工厂、户外、交通、能源、电力等场景，建议看-20~70℃或更宽温度范围。

5.看背光寿命

工业设备长时间运行，建议优先看30K、50K小时以上背光寿命。

很多工业触摸显示器公开资料都会把50,000小时背光寿命作为关键参数。

6.看显示接口

如果是裸屏或嵌入式模组，要看LVDS、eDP、MIPI、RGB等接口。

如果是工业触摸显示器整机，要看HDMI、VGA、DVI、DP等外部输入接口。

七、触摸屏部分怎么选

电容触摸屏

适合现代化工业终端、自助设备、医疗设备、充电桩、车载和工控一体机。

优势是外观好、支持多点触控、玻璃表面耐用、操作体验更接近现代设备。

但要注意抗干扰、接地、湿手和手套操作。

电阻触摸屏

适合老设备、戴手套操作、简单按钮界面、油污环境和成本敏感项目。

优势是只要有压力就能操作，手指、手套、触控笔都可以。

但外观、透光率、多点触控体验不如电容屏。

八、LCD液晶屏和触摸屏怎么集成

常见集成方式有三种。

1.LCD+电阻触摸

结构简单，适合老设备和基础工业控制。

常用于传统HMI、工业仪表、老设备替换。

2.LCD+PCAP电容触摸

适合现代工业触摸显示器。

可支持多点触控、玻璃盖板和更好的交互体验。

3.LCD+PCAP+盖板+光学贴合

适合高端工业设备、户外设备、医疗设备、车载和充电桩。

优势是显示更清晰、反光更少、结构更牢固，但成本更高。

九、典型应用场景

工业自动化设备

用于PLC操作终端、设备控制面板、机器人控制器、产线监控系统。

注塑机、数控机床、包装设备

用于参数设置、报警显示、生产状态监控和配方管理。

医疗设备

用于监护仪、检测设备、医疗交互终端和辅助显示设备。

户外充电桩

用于支付、扫码、状态显示、用户交互和故障提示。

这类场景通常更看重高亮、光学贴合、防眩盖板和触摸稳定。

智能交通与轨道交通

用于售票机、检票设备、信息查询终端、车载控制屏。

自助终端和Kiosk

用于点餐机、售货机、查询机、排队叫号机、金融终端。

十、采购工业触摸显示器时容易问错什么

最容易问错的是：“有没有某某尺寸触摸显示器？”

更专业的问法应该是：

LCD尺寸和分辨率是多少

亮度要多少nit

工作温度范围是多少

触摸是电容还是电阻

触摸接口是USB还是I2C

显示输入是HDMI、VGA、DP还是LVDS/eDP

是否需要IP65前面板

是否需要光学贴合

是否需要VESA或嵌入式安装

是否需要长期供货和替代方案

这样问，供应商才会按项目方案来回答，而不是只给你报一个屏幕价格。

十一、为什么找方案型供应商

工业触摸显示器项目的难点是把显示、触摸、驱动、结构、防护和系统接口做成稳定方案。像杭州精显科技这类长期服务工业液晶屏、LCD液晶屏和液晶显示屏项目的供应商，更适合帮助客户做前期判断。因为这类项目通常需要同时考虑：

LCD面板型号

触摸屏类型

驱动板

线材

结构适配

接口转换

亮度和温度

长期供货

替代选型

对设备厂来说，能把这些问题提前判断清楚，比单纯买一块屏更重要。

LCD负责显示设备界面，触摸屏负责输入操作，驱动板和触摸控制器负责信号转换，结构外壳和防护设计负责保证整机在工业环境下长期稳定运行。所以，工业触摸显示器不是普通液晶屏加一层触摸膜，而是一套完整的工业人机交互方案。

真正选型时，应该同时看LCD亮度、分辨率、视角、温度范围、触摸类型、触摸接口、显示接口、贴合方式、防护等级和安装方式。

常见问题

Q1：LCD液晶屏和工业触摸显示器是什么关系？

A：LCD液晶屏负责显示图像，触摸屏负责感知操作，工业触摸显示器则把LCD、触摸屏、控制板、外壳和安装结构整合成完整人机交互设备。

Q2：工业触摸显示器一般用电容触摸还是电阻触摸？

A：新设备多用PCAP电容触摸，适合多点触控和玻璃盖板；老设备、戴手套或油污环境可继续使用电阻触摸。

Q3：工业触摸显示器为什么要看IP65？

A：IP65前面板可以提升防水、防尘和清洁便利性。公开工业触摸显示器资料中，多款产品都会把IP65作为工业防护参数。

Q4：采购工业触摸显示器最容易忽略什么？

A：最容易忽略LCD显示接口和触摸接口是两套系统。显示可能走HDMI、VGA、LVDS或eDP，触摸可能走USB、I2C或串口，必须分开确认。
