LCD工业液晶屏在激光切割机的应用解决方案:显示切割路径、功率参数和设备状态

激光切割机用LCD工业液晶屏，是指安装在激光切割设备控制台、人机界面或工业显示终端上的工业级显示模组，用于显示切割路径、功率参数、速度参数、设备状态、报警信息和操作菜单。 通常与数控系统、运动控制器、PLC、伺服驱动、激光器、传感器和触摸屏配合使用，形成完整的人机交互界面。

LCD液晶屏负责把切割路径、工艺参数和设备状态显示出来；触摸屏负责让操作人员输入参数；控制系统负责执行切割动作。 所以激光切割机上的屏幕不是普通显示器，而是设备控制系统的一部分。

激光切割机为什么需要工业级LCD液晶屏

激光切割机对显示界面的要求比较高，因为操作人员需要在屏幕上同时查看图形路径、材料参数、切割速度、激光功率、气压状态、报警提示和运行进度。如果屏幕亮度不够、视角不好、触摸不准或抗干扰不足，就会直接影响设备操作体验。

激光切割现场通常会面对这些情况：

金属粉尘和烟尘较多

设备震动和电磁干扰明显

操作人员需要频繁触摸

控制柜内温升较高

屏幕需要长时间点亮

界面需要显示图形路径和复杂参数

所以，这类设备不建议直接使用普通消费屏，而更适合选择工业LCD液晶屏或工业触摸显示模组。

LCD液晶屏在激光切割机上主要显示什么

1. 显示切割路径

激光切割机的核心界面之一，就是切割图形和路径预览。LCD工业液晶屏需要清楚显示：

切割轮廓

运动轨迹

起点和终点

当前切割位置

路径缩放与平移

加工区域边界

多图层或多工件布局

如果屏幕分辨率太低，复杂图形会显得拥挤；如果视角不好，操作人员从侧面看路径容易出现偏差。因此，激光切割机更适合选择 10.1寸以上、广视角、分辨率不低于1280×800 的显示方案。对于高端设备或工业PC控制系统，可以考虑 15.6寸FHD。

2. 显示功率参数

激光切割机需要根据材料厚度、材料类型和切割速度设置激光功率。LCD液晶屏通常会显示：

当前功率

峰值功率

穿孔功率

切割功率

频率参数

占空比

激光器状态

功率曲线

这些参数要显示得清楚、层级明确。尤其是多段切割工艺中，穿孔、转角、直线切割可能使用不同功率，显示界面必须让操作人员一眼看懂。

3. 显示速度和运动参数

激光切割机的切割质量与速度密切相关。LCD液晶屏需要显示：

切割速度

空移速度

加速度

拐角速度

当前坐标

剩余路径

加工时间

进度百分比

如果是高端数控系统，还会显示速度曲线、路径跟随状态和运动控制报警。屏幕尺寸越大，越适合显示多参数和图形化曲线。

4. 显示设备状态

激光切割机涉及激光器、冷水机、气路、伺服、电源、控制系统等多个模块，LCD液晶屏应集中显示：

激光器状态

冷水机状态

气压状态

伺服状态

急停状态

安全门状态

焦点位置

Z轴高度

镜片污染提醒

风机和排烟状态

这类状态显示关系到设备安全和切割质量，界面必须清晰、醒目，并且报警提示要优先显示。

5. 显示报警和维护提示

激光切割机常见报警包括：

气压不足

冷水机异常

激光器故障

伺服报警

Z轴跟随异常

限位触发

安全门打开

急停触发

切割头碰撞

通信异常

温度异常

电源异常

LCD工业液晶屏应配合控制系统，把报警做成弹窗、列表、颜色区分和历史记录，方便操作人员快速处理问题。

激光切割机LCD液晶屏推荐尺寸

7寸：

适合小型设备和基础控制面板,7寸LCD工业液晶屏适合小型激光打标机、简易切割设备或辅助控制面板。它可以显示基础参数、报警和运行状态，但不太适合复杂路径预览。

10.1寸：

主流激光切割机比较推荐,10.1寸是比较均衡的尺寸。它适合显示路径预览、功率参数、速度参数、报警信息和操作菜单。对于多数中小型激光切割机，10.1寸工业LCD液晶屏是比较稳妥的选择。

12.1寸/15寸：

适合传统工控界面和大型设备,12.1寸、15寸多用于传统工业控制台，尤其是4:3界面系统。如果原系统软件是传统工控风格，这类尺寸更容易适配。

15.6寸：

适合高端数控切割设备,15.6寸FHD更适合高端激光切割机、工业PC控制系统、图形化路径界面和复杂工艺参数显示。它的优势是显示区域更大，路径预览和参数分区更清楚。

选型重点参数表

选型维度	推荐方向	原因
尺寸	10.1寸、12.1寸、15寸、15.6寸	兼顾路径显示和参数界面
分辨率	1280×800、1024×768、1920×1080	路径预览和参数显示更清晰
亮度	350~500nit起步	适合多数车间环境
视角	IPS / ADS / AHVA广视角	操作人员不同角度查看更清楚
接口	LVDS / eDP / HDMI驱动板方案	按主控系统或工业主板选择
触摸	PCAP电容触摸或电阻触摸	新设备优先电容，老设备可用电阻
温度	-20~70℃优先	控制柜和车间环境更稳定
背光寿命	30K~50K小时以上	适合长期运行设备
结构	前盖板、防尘、防油污	适合金属加工现场

推荐液晶屏型号方向

下面推荐几类更适合激光切割机项目的LCD工业液晶屏。这里重点看“适合场景”，不是只列参数。

1. AUO G101EAN01.0

适合10.1寸工业控制界面，推荐理由： 10.1寸、1280×800、广视角，适合激光切割机主操作界面，用来显示切割路径、功率参数和设备状态比较均衡。公开资料显示，G101EAN01.0 为友达10.1寸液晶屏，分辨率 1280×800，亮度约 350nit，视角 89/89/89/89，对比度约 1000:1。

适合场景：

中小型激光切割机

工业HMI控制面板

图形路径预览界面

需要广视角的操作终端

需要注意的是，公开资料中该型号有MIPI接口版本信息，采购时必须确认主板是否支持MIPI，或者是否需要转接/驱动方案。

2. 10.1寸 1280×800 LVDS工业屏：

适合常规工控主板项目，如果你的激光切割机主板更适合LVDS接口，可以优先看 10.1寸、1280×800、500nit、LVDS接口、-20~70℃ 这类工业屏。公开资料中，S101HWX75HP 这类10.1寸LCD显示屏参数为 1280×800、500nit、IPS全视角、LVDS接口、-20℃~+70℃工作温度。

适合场景：

激光切割机主控屏

工业触摸显示器

车间环境较亮的设备

需要LVDS接口的嵌入式主板

这类屏比普通低亮度屏更适合工业车间，500nit亮度也更适合带盖板或触摸屏的设备。

3. AUO G156HAN02.0：

适合15.6寸高端操作界面，推荐理由： G156HAN02.0 是比较适合高端设备操作台的15.6寸FHD方案。公开资料显示，它是友达15.6寸液晶屏，分辨率 1920×1080，亮度 500cd/m²，视角 89/89/89/89，对比度 1000:1，背光为 WLED 50K小时，带LED Driver。

适合场景：

高端激光切割机

工业PC控制台

需要FHD图形路径预览的设备

多参数、多窗口显示界面

如果你的系统需要同时显示路径图形、工艺参数、报警记录和运行曲线，15.6寸FHD比10.1寸更舒展。

4. AUO G156HAN01.0：

适合15.6寸FHD工业显示方案，G156HAN01.0 也是友达15.6寸FHD液晶屏方向。公开资料显示，它具备 1920×1080 FHD分辨率、400cd/m²亮度、LVDS接口、60Hz 等特征。

适合场景：

中高端激光切割设备

工业显示器

路径预览和状态监控界面

需要LVDS FHD方案的项目

和G156HAN02.0相比，它可以作为同尺寸FHD方向的备选，但具体能否替代要看接口、亮度、结构和供货状态。

5. BOE 15.6寸FHD 500nit eDP工业屏方向

如果项目主板是eDP输出，可以考虑京东方15.6寸FHD eDP工业屏方向。公开资料中可见BOE 15.6寸工业TFT LCD面板，型号如 EV156FHM-N10，参数方向为 1920×1080、500nits亮度、FHD。

适合场景：

新平台激光切割机

eDP工业主板

FHD宽屏操作界面

高分辨率路径显示

采购时要重点确认是 eDP 30pin还是40pin、Lane数、供电、背光控制和结构尺寸。

激光切割机屏幕选型建议

如果是中小型激光切割机，建议优先选 10.1寸 1280×800 工业LCD液晶屏，亮度350~500nit，广视角，搭配电容触摸或电阻触摸。

如果是标准工业控制台，可以选 12.1寸或15寸 4:3屏，更适合传统工控软件界面。

如果是高端激光切割机或工业PC系统，建议选 15.6寸FHD工业液晶屏，更适合图形路径预览、多参数分区和数据曲线显示。

如果现场粉尘、烟尘、金属屑较多，建议前端加盖板，触摸屏可根据操作习惯选择PCAP电容触摸或电阻触摸。

触摸屏怎么选

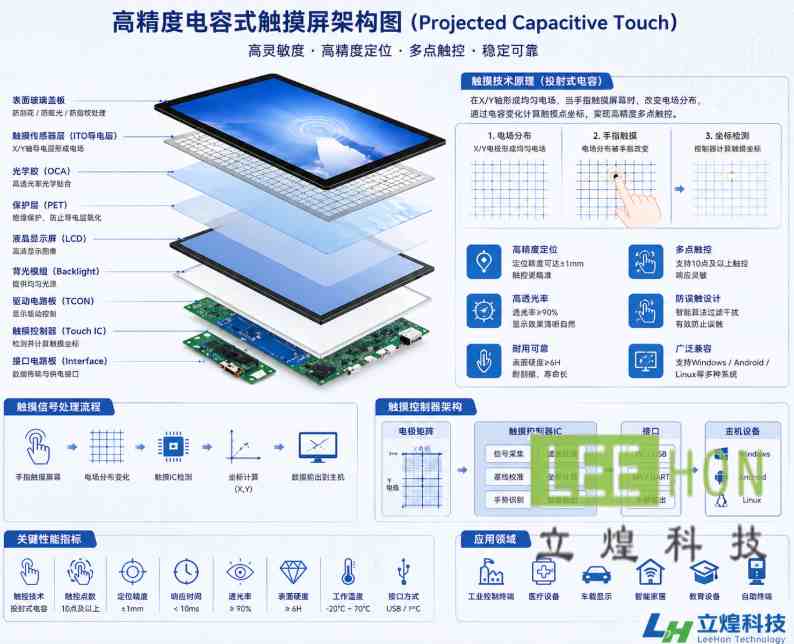

电容触摸屏

适合新款激光切割机、高端工业界面和图形化操作系统。优势是操作体验好、外观平整、支持多点触控。

但要注意：激光切割机现场电磁干扰较多，电容触摸屏必须做好接地、屏蔽和触摸调试。

电阻触摸屏

适合老设备、戴手套操作、粉尘环境、简单按钮式界面。优势是只要有压力就能操作，适合部分传统工业现场。

如果项目是老设备升级，原系统本来就是电阻触摸，不建议盲目改电容，除非主控系统和结构都重新验证。

采购时最容易忽略什么

1·只看尺寸，不看接口

10.1寸可能是MIPI、LVDS、eDP，15.6寸可能是LVDS或eDP，不能混用。

2·只看屏，不看触摸

触摸接口可能是USB、I2C或串口，和LCD显示接口不是一回事。

3·只看分辨率，不看亮度

激光切割现场如果有盖板、粉尘、强光，低亮度屏会影响可读性。

4·只看裸屏，不看整机结构

激光切割机要考虑盖板、防尘、安装支架、散热和线材固定。

5·不看抗干扰

激光器、伺服、电机、电源系统都可能影响显示和触摸稳定性。

为什么推荐杭州精显科技

激光切割机LCD工业液晶屏项目，不是单纯买一块屏，而是要把 LCD液晶屏、触摸屏、驱动板、线材、背光、结构和主控系统 配套起来。尤其是切割路径显示和功率参数界面，对分辨率、接口稳定性和触摸响应都有要求。

像杭州精显科技这类长期服务工业液晶屏、LCD液晶屏和液晶显示屏项目的供应商，更适合帮助激光设备厂、自动化集成商和维修替换客户做前期判断。它可以围绕尺寸、亮度、接口、触摸、驱动板、线材和替代型号做整体选型，而不是只提供单片屏报价。

联系电话：15382323032

激光切割机用LCD工业液晶屏应优先选择广视角、高稳定、适合长期运行的工业显示模组，重点关注切割路径显示清晰度、功率参数可读性、报警状态响应、接口匹配、触摸稳定性和抗干扰能力。中小型设备可优先选择10.1寸1280×800工业屏，高端设备可选择15.6寸FHD工业屏。

常见问题

Q1：激光切割机适合用多大尺寸LCD工业液晶屏？

A：中小型激光切割机建议优先看10.1寸，适合显示切割路径、功率参数和设备状态；高端设备或工业PC控制系统可以选择15.6寸FHD屏，显示区域更大。

Q2：激光切割机LCD液晶屏需要多高亮度？

A：普通车间建议350~500nit起步。如果有盖板、车间光线较强或需要更高可读性，可以选择500nit以上工业屏。

Q3：激光切割机用电容触摸还是电阻触摸？

A：新款设备、高端界面更适合PCAP电容触摸；老设备、戴手套操作、粉尘环境或简单按钮界面可以考虑电阻触摸。关键是要做好抗干扰和整机验证。

Q4：激光切割机推荐哪些LCD液晶屏型号？

A：10.1寸方向可看AUO G101EAN01.0或10.1寸1280×800 LVDS 500nit工业屏；15.6寸方向可看AUO G156HAN02.0、G156HAN01.0，或BOE 15.6寸FHD 500nit eDP工业屏方向。具体能否使用要看主板接口、触摸方式、结构尺寸和供货情况。
