LCD工业液晶屏幕接口lvds可以兼容edp吗？

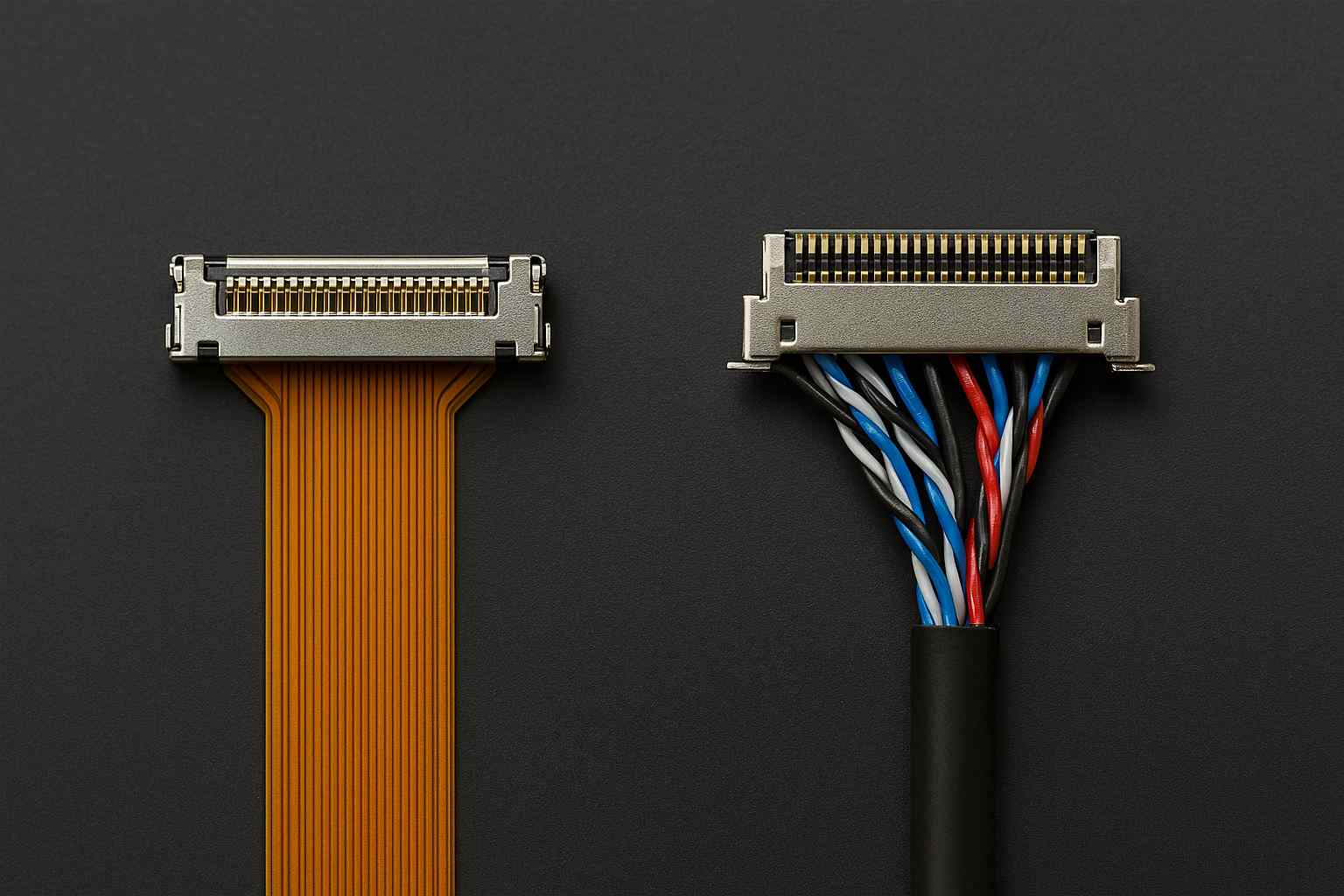

LVDS“不能直接兼容”eDP，但可以“通过桥接”实现系统级兼容很多人看到LVDS和eDP都是差分线对，就直觉认为“线对接上去就能亮”。但工程上必须把一句话说透：同为差分信号≠协议兼容。

LVDS（用于液晶模组的FPD-Link/LVDS视频链路）：本质是把并行RGB/像素时钟串行化后按固定时序送到面板端，面板端按约定的像素时钟与数据对重建图像。
eDP（EmbeddedDisplayPort）：本质是DisplayPort体系，包含链路训练（LinkTraining）、均衡/预加重、分包传输、AUX配置通道等机制。面板端并不是“等像素时钟喂数据”，而是通过链路协商建立稳定链路后再传输视频流。

因此在绝大多数项目中：

1·LVDS主控↔eDP屏：不能直连
2·真正可行的“兼容”通常是：加一颗（或一块）桥接芯片/转接板，把LVDS协议转换成eDP（或反向转换）。

工程上讨论“兼容”，应当明确是“电气直连兼容”，还是“系统方案兼容（桥接）”。这两者完全不同。

一、为什么差分不等于兼容：

你可以把LVDS理解为“固定节拍的流水线”：像素时钟决定每一拍送什么数据；链路本身很少做动态协商。

而eDP更像“先握手建链，再高速分包运输”：链路速率、均衡、lane数量、训练状态都影响最终能否稳定显示。

这带来三类直接差异：

1.时钟体系不同：LVDS强依赖像素时钟；eDP依赖链路速率与训练结果。

2.配置与控制路径不同：eDP必须通过AUX等机制做参数配置/状态管理；LVDS通常没有这种配置通道。

3.带宽与信号完整性要求不同：eDP的物理层速率更高、对走线与连接器更敏感（尤其在长线束/强EMI工业环境）。

1.1兼容的常见形态

在工业液晶屏项目里，出现LVDS与eDP兼容诉求通常来自两类业务驱动：

主板固定（只有LVDS）但想换成eDP液晶模组：常见于升级更高分辨率、更好供货周期的新屏。
屏固定（库存/认证机型是LVDS）但新平台只给eDP：常见于平台迭代、SoC更换后接口变化。

两种诉求的技术路线类似（都要桥接），但风险点不同：

复用主板→桥接更依赖面板端的eDP训练与配置，AUX/HPD的实现关键；
复用旧屏→桥接要把eDP视频流正确“还原”为LVDS时序，像素时钟/双通道配置更关键。

1.2一张表：LVDS vs eDP的关键差异

对比维度	LVDS接口	EDP接口	对“能否直连”的影响
信号本质	固定时序视频数据串行化	DP体系的高速分包链路	不是同一协议，不能按线序硬接
时钟机制	像素时钟主导（PCLK）	链路速率+训练协商	无训练/协商就无法建立eDP显示
配置通道	通常无独立配置通道	有AUX/HPD等配置/管理	eDP屏需要配置与链路管理支持
Lane/通道	单/双通道LVDS（常见）	1/2/4-laneeDP（常见）	lane规划不同，映射需转换
SI/EMI敏感度	相对较低（但仍需控阻抗）	更高（速率更高、均衡要求）	工业长线束下eDP更易翻车
典型“兼容方式”	主控直接驱动LVDS屏	主控直接驱动eDP屏	互转通常依赖桥接芯片/板卡

二、确定要的是“电气直连兼容”，还是“系统方案兼容”

讨论“LVDS接口能否兼容EDP接口”，工程上有且只有三种现实结论：

1.不能直连：LVDS主控直接接eDP液晶模组（或反过来）——协议层不通，通常点不亮。

2.可以桥接：通过桥接芯片/转接板把LVDS↔eDP做协议转换，实现系统级兼容。

3.少数模组版本兼容：同一尺寸/规格的液晶模组可能存在LVDS版本与eDP版本（外观相似但料号不同），所谓“兼容”其实是供应链层面的版本替换，而非电气直连。

如果目标是量产交付，建议从“最小风险路径”出发：

主控有什么输出，就优先选同接口液晶模组；
只有在屏源/平台被锁死时，才考虑桥接。

2.1为什么桥接不是“接几根线”：桥接芯片承担了协议、时序、配置与电源管理

以LVDS→eDP为例，桥接芯片要做的事情包括：

1·把LVDS的固定时序视频流，转换成eDP的分包数据流；
2·建立eDP链路训练，处理lane数、速率、均衡等；
3·通过AUX/HPD等通道完成面板侧必要配置；
4·同时把背光、面板电源时序与系统上电顺序协调好。

反向eDP→LVDS也一样：

1·把eDP的视频流还原为LVDS的像素时钟与数据映射；
2·处理单/双通道LVDS的映射、色深与时序匹配；
3·控制背光与面板供电，保证休眠/唤醒不花屏。

因此桥接方案从来不是“能点亮就结束”，而是“点亮+稳定+可量产”。

2.2工业场景下桥接方案的三大高风险点

1.带宽/映射风险：分辨率、刷新率、色深一旦接近带宽上限，就会出现“偶发花屏/抖动/黑屏恢复慢”。尤其是双通道LVDS转2/4-laneeDP的映射，必须精确匹配面板要求。

2.电源与时序风险：桥接芯片通常有多个电源域，上电时序不当会导致：

·训练失败→黑屏；
·偶发初始化失败→“重启才好”；
·温漂后概率上升→“只在冬天/夏天出问题”。

3.SI/EMI风险：eDP速率更高，对走线、连接器、线束、屏蔽与回流更敏感。工业液晶屏的应用常伴随长线束、强干扰、电机/开关电源噪声，桥接一旦把高速链路从板内引到更复杂路径，风险会放大。

2.3深度对比表：LVDS↔eDP“兼容方案”怎么选

方案路径	本质	BOM成本	研发/验证成本	量产风险	适用边界（建议	常见翻车点
方案1：选同接口液晶模组（不桥接）	主控LVDS配LVDS屏/主控eDP配eDP屏	低	低	最低	主控接口不被锁死，能换屏或换主板	供应链变更未管理（料号/版本）
方案2：LVDS主控→LVDS-to-eDP桥→eDP液晶模组	协议转换+链路训练+AUX配置	中	中高	中高	主板不能改，必须用eDP屏（供货/规格锁定）	上电时序、训练失败、EMI导致偶发花屏
方案3：eDP主控→eDP-to-LVDS桥→LVDS液晶模组	DP流还原为LVDS时序	中	中高	中高	平台升级但必须复用LVDS库存屏/认证屏	双通道映射错误、像素时钟边界、休眠唤醒异常
方案4：选双版本模组（LVDS版/eDP版）并做版本管理	供应链层面替换，不是电气兼容	低到中	中	低到中	同规格长期供货要求高，需要二供策略	料号混用、PCN未控、批次点亮差异
方案5：整机平台改造（改主控/改接口）	从根上统一接口	高	高	低（长期）	生命周期长、出货量大、希望一次性消灭桥接风险	周期长、软硬件联调成本大

倾向：

1·优先方案1/4（同接口或双版本管理）：最利于量产稳定。
2·方案2/3（桥接）只在“主板或屏被锁死”时采用，并且要把SI/EMI、时序、温漂与休眠唤醒作为必测项，不要只做“点亮测试”。

2.4工程决策的“快准口诀”：什么时候不建议桥接

你可以用这几个条件快速判断桥接风险是否偏高：

1·分辨率/刷新率/色深接近上限（带宽紧）
2·线束较长、连接器多、强EMI环境（电机/变频/长线束）
3·要求休眠/唤醒频繁且必须秒级恢复（容易触发训练/初始化边界）
4·宽温、密封散热差（温漂导致训练成功率下降）

满足越多条，越建议回到“同接口液晶模组”或“平台统一接口”的路线。

三、可落地的兼容方案模板

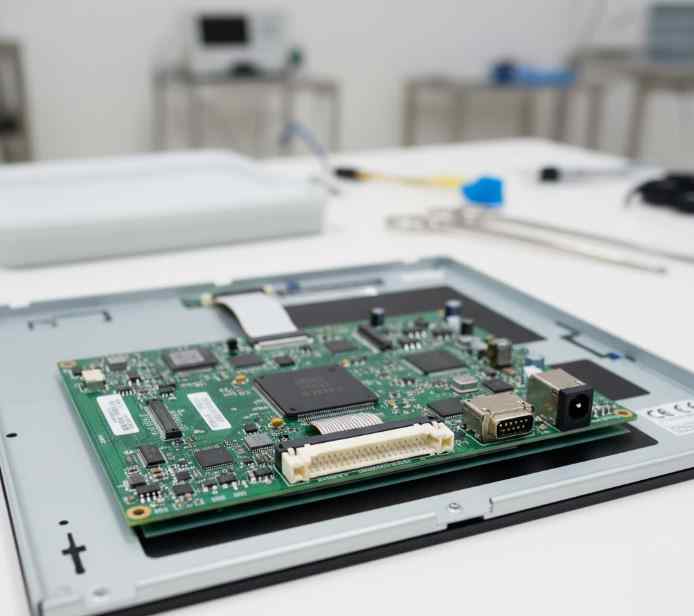

方案模板A：LVDS主板→（LVDS-to-eDP桥接）→eDP工业液晶屏

典型诉求：主板已定型（只出LVDS接口），但目标工业液晶屏/液晶模组只有EDP接口（供货、分辨率、尺寸被锁）。

A-1架构建议（最小闭环）

LVDS输出→桥接芯片（LVDSRx）
桥接芯片eDPTx→eDP液晶模组
AUX/HPD（若桥接需要）用于面板侧配置与链路状态
背光控制（PWM/EN）与面板电源时序（VDD、VGL/VGH等由模组内部决定或外置）统一由主板控制或由桥接协同

A-2关键工程点（按优先级）

1.带宽与Lane规划先算清

LVDS单/双通道、色深、像素时钟上限要与目标eDPlane数/速率匹配。
任何“接近上限”的方案，都要准备降级路径（降刷新率/降色深/简化时序），否则量产后极易出现“偶发花屏”。

2.上电时序与复位策略要写进设计规范

桥接芯片往往多电源域，电源上升斜率、复位时序、面板上电顺序会影响训练成功率。
建议增加“自恢复机制”：训练失败可自动复位桥接并重新训练，避免现场必须断电重启。

3.SI/EMI：eDP高速段优先做短、直、少连接

eDP走线尽量短且阻抗连续，减少过孔、转接与连接器级联。
若必须走线束，优先屏蔽双绞，回流路径明确，屏蔽层端接策略一致（避免地环路）。

4.背光噪声隔离

高亮背光驱动/PWM是常见噪声源，可能反过来影响eDP训练与稳定性。
建议背光电源与桥接/面板逻辑电源做分区滤波，避免共地噪声直接污染高速链路参考。

方案模板B：eDP主控→（eDP-to-LVDS桥接）→LVDS工业液晶屏（复用旧液晶模组）

典型诉求：平台升级后只保留EDP接口，但客户要复用旧库存LVDS接口液晶模组（认证机型、成本或供应原因）。

B-1架构建议

eDP输出→桥接芯片（eDPRx，含链路训练）
桥接芯片LVDSTx→LVDS液晶模组
关键是LVDS单/双通道映射、像素时钟生成、以及面板时序严格匹配

B-2关键工程点（复用旧屏的“雷区”）

1.双通道LVDS映射最容易翻车

很多LVDS屏对通道映射、bitmapping（JEIDA/VESA）与极性要求严格，错一点就可能“能亮但颜色不对/抖动/偶发”。
必须拿到液晶模组的确切mapping要求（不要靠猜）。

2.休眠/唤醒与热插拔行为必须验证

eDP平台常有省电策略，频繁进入低功耗状态；桥接后可能出现“唤醒黑屏/偶发花屏”。
这类问题不是调亮度能解决，通常是链路训练、复位与时序问题，需要设计自恢复策略。

3.像素时钟边界与抖动

LVDS链路对像素时钟质量敏感，桥接输出时钟抖动或边界接近上限，会导致长时间运行后概率性错误。

3.2量产稳定必做验证清单

你可以把下面当作桥接方案的最小验证矩阵：

1.功能类：点亮、分辨率/刷新率、色深、背光PWM/调光线性、OSD/全灰阶/纯色显示

2.稳定性类：长时间点亮（热态）、多次冷启动、反复休眠/唤醒、随机复位压力测试

3.环境类：高低温（尤其热态链路稳定）、振动（连接器/FPC微动）、湿热（若有密封）

4.SI/EMI类：靠近电机/开关电源时是否出现花屏；ESD事件后是否可自恢复

5.线束边界：不同线长、不同供应商线束/连接器的容差（最容易在量产暴雷）

四、常见问题

1：LVDS接口和EDP接口都是差分线，能不能直接接上去“碰碰运气”？

不建议，也基本不现实。差分只是物理传输形式，协议层完全不同：LVDS是固定时序视频数据串行化，eDP需要链路训练、分包传输与配置通道。直连的结果通常是：点不亮，或偶发异常不可控。真正能跑起来的方案，几乎都依赖桥接把协议转换掉。

2：桥接到底值不值？是换液晶模组更划算，还是加转接板更划算？

要看你被锁死的对象是谁：

如果主控平台可调整，

换成同接口的液晶模组往往更省研发验证、量产风险最低；

如果屏源被锁（比如必须用某款eDP工业液晶屏）且主板无法改，桥接才有价值；
如果是生命周期长、批量大、强EMI/长线束环境，桥接可能带来长期隐患（偶发花屏、训练失败、温漂问题），这时“平台统一接口”反而更划算。

一句话：桥接不是“省钱方案”，它是“约束下的折中方案”，成本不止在BOM，还在验证与交付风险。

3：桥接后现场出现花屏/闪屏/黑屏恢复慢，优先查哪里？

按命中率排序建议你这样排查：

1.上电时序与复位：训练是否稳定？是否存在偶发初始化失败？是否需要增加自动重训练/看门狗？

2.线束与连接器：高速段是否过长、连接器级联是否过多、屏蔽与回流是否连续？

3.供电噪声与背光干扰：背光PWM/驱动是否把噪声注入桥接/面板逻辑电源？滤波与地策略是否正确？

4.温度与环境边界：高温/强干扰时概率上升，通常说明链路裕量不足而不是“软件Bug”。

压缩成一句可执行的话：LVDS与eDP在工业液晶屏上通常不能直连；所谓“兼容”大多是通过桥接芯片/转接板实现系统级兼容。

工程决策上建议按风险从低到高排序：

1.同接口液晶模组优先：主控有LVDS就配LVDS屏；主控有eDP就配eDP屏。

2.双版本模组做版本管理：同规格准备LVDS/eDP两个料号，靠供应链与验证体系保证替换可控。

3.桥接方案最后上：当主板或屏被锁死无法变更时，用LVDS↔eDP桥接“救场”，但必须把上电时序、SI/EMI、温漂、线束边界与休眠唤醒纳入必测项，否则很容易出现“实验室OK、现场翻车”。
