15.6寸LCD工业液晶屏1000高亮度屏功率多大？背光功耗怎么算

做高亮液晶屏选型时，很多人会先问一句：“15.6寸1000nit的LCD工业液晶屏功率到底多大？”——看似简单，其实很容易被“参数口径”带偏：有的给你报整片液晶模组功耗，有的只报背光功耗，还有的把加了AD板/驱动板的整机输入功耗一起算进来，导致你拿着功耗去算电源、算温升、算结构散热时，越算越不对。

一、15.6寸1000nit液晶模组功率

15.6寸1000nit液晶模组功率通常不是“几瓦”，而是“二十几瓦起步”，在15.6英寸、1000cd/m²（nit）这个亮度等级，功耗的核心来源几乎都在背光（Backlight）。不同光学结构、LED串并设计、驱动效率差异很大，但从公开规格书来看，你可以先把范围记住：

背光功耗：常见在约25W左右，高一点的版本会到30W级别
液晶逻辑功耗（LCDPower/LogicPower）：通常是1–3W量级
整片液晶模组功耗（LCD+Backlight）：经常落在约20–35W的区间（看面板设计与规格口径）

下面用三份可核验的数据把“范围”落到实处。

二、三类典型规格口径

1、典型高亮15.6"FHD

典型高亮15.6"FHD：背光约25W，极限可到30W+，以AUO（友达）15.6"高亮面板G156HAN04.0的公开规格书为例，修订记录里明确给出了背光功耗从“Max27.1W”到“Typ25.14W/Max30.17W”的更新口径，同时背光供电电压VLED为10.8–13.2V（典型12V）。

同系列的另一份规格书摘要（G156HAN04.1）也给出清晰的“LCD功耗vs背光功耗”拆分：

LCDPowerConsumption：2.11W（Max）
BacklightPowerConsumption：26.4W（Max）

这类数据给我们的启示很直接：15.6寸1000nit的工业液晶屏，背光功耗到25W左右是常态，而且“Max”口径常常会给到更高，为的是覆盖高温、批次差异、极限亮度等条件。

2、同为15.6"1000nit：

也可能整片模组功耗约19W（注意：分辨率/光学结构/驱动方式会影响很大），另一份15.6"1000nit的模块规格书（CH156CLIL-HB1，1366×768，LVDS）在摘要表里给出：

白亮度1000cd/m²（Typ）
PowerConsumption（VDDLine+LEDLines）=19.3W
供电电压VDD5.0V，并注明背光测试条件包含IL=320mA等

这说明：同样是“15.6寸+1000nit”，功耗并不固定。分辨率（FHDvsHD）、背光串数、导光板/扩散片设计、LED效率、驱动架构不同，都可能让“整片功耗”出现明显差异。你不能只盯着“1000nit”三个字就去套一个功耗。

3、规格书里常见的“计算提示”

用VLED×ILED只是第一步，还没算驱动效率与系统损耗，在EV156FHM-N10-5850的规格书里，电气章节给出：

LCD功耗PD典型1.0W、最大1.6W
背光功耗PBL最大6.0W
总功耗Ptotal最大7.5W

并在背光章节写了“Calculatedvalueforreference（VLED×ILED）”这类说明。

这类“提示语”很关键：很多规格书会告诉PLED/PBL是按某种计算口径得出的参考值，并不等于你系统电源端测到的输入功耗。

三、为什么功耗在项目经常对不上

误区1：把“背光功耗”当成“整屏功耗”

在不少规格书里，LCDPower（逻辑）和BacklightPower是分开给的（例如2.11W+26.4W）。

如果只拿背光功耗去算系统电源，就会低估；反过来，只拿“整屏功耗”去算背光散热，又会高估或分配错误。

误区2：拿“Max”当“常态”

高亮液晶屏的Max往往是为极限条件留余量（温度、亮度、批次、老化补偿）。像G156HAN04.0把背光Max给到30.17W，就是典型的“工程上要兜底”。

如果做的是量产电源和散热设计，正确做法是：用Typ做主设计、用Max做边界校核。

误区3：忽略PWM调光与占空比

同一个高亮液晶屏，“1000nit”通常是PWM100%或特定电流条件下的指标。规格书里也会给PWM频率范围、Duty说明。

现实里你为了省电、控温、适配环境光，会把亮度拉到60%、40%、甚至更低——这时背光功耗近似跟Duty成比例下降，但不是完全线性（还受驱动效率、LEDVF温漂影响）。

误区4：把“模组功耗”直接等同“整机输入功耗”

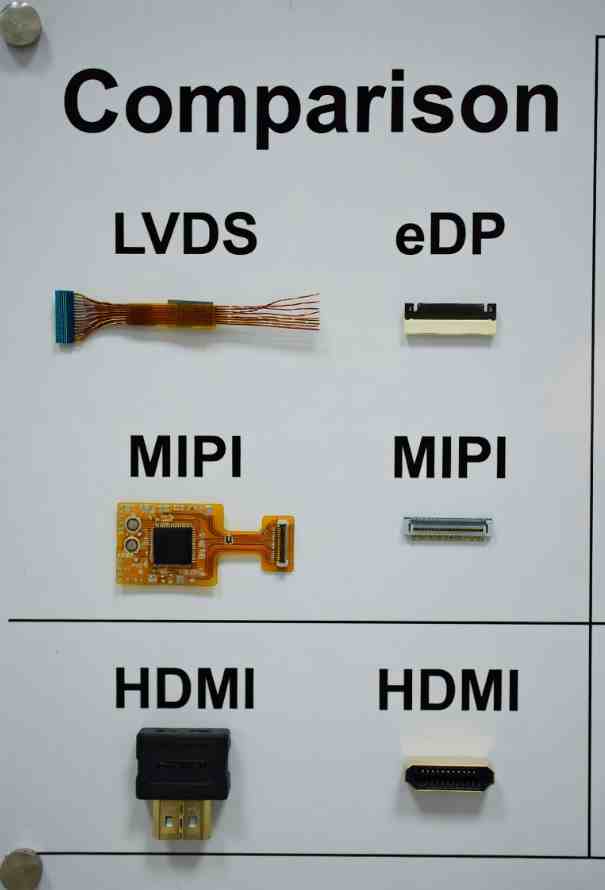

你系统里常常还有：DC/DC、LEDDriver、主板、转接板（HDMI转LVDS/eDP）、触控控制器、加热片等。

这些都会把“整机输入功耗”抬高10%~30%甚至更多。规格书里提“VLED×ILED仅作参考”就是在提醒：系统侧看到的是“多级损耗之后”的结果。

四、背光功耗怎么算更接近真实？

下面这套方法，适合LCD液晶屏渠道采购、项目工程师在选型评审时做“可落地”的功耗预估。

第1层：先按规格书口径拆分

P_LCD：通常1–3W（取规格书的LCDPower/LogicPower）
P_BL：看BacklightPower或PLED/PBL（注意Typ/Max）

例如某些15.6"高亮模组会明确写LCD2.11W、背光26.4W（Max），那模组上限就可以先按≈28–30W级别考虑（再做系统损耗叠加）。

第2层：用电气参数核对背光功耗

很多规格书会把VLED（通常12V系列）给出来，也会提示PLED的参考算法。

像G156HAN04.0背光供电电压范围10.8–13.2V（典型12V）。

如果能拿到ILED（或IF、串并信息），就能把背光功耗做成“可复核的数字”，而不是靠猜。

关键提醒：有的规格书给的是单颗LED的VF/IF（例如VF3.0–3.2V，IF50mA），并提示按串数与效率换算。

这时你要问清楚“每串多少颗、多少串并联、驱动效率多少”。

第3层：把“驱动效率”和“电源转换损耗”算进去

工程里你更关心“电源端输入功耗”。可以用一个简单但很实用的修正：

P_in(Backlight)≈(VLED×ILED)/η_driver

η_driver：LEDdriver+DC/DC的综合效率
经验上常见0.80–0.92（具体看方案与负载点）
你拿不到效率时，先用

0.85做保守估算，再用样机实测回填，这样做的好处是：当你把25W背光功耗除以0.85，你会得到约29W的输入需求，更贴近很多整机测得的数字。

第4层：把“实际亮度目标”映射到功耗

如果你最终运行亮度不是1000nit，而是700nit、500nit，那么：

PWM调光：P_BL,run≈P_BL,100%×Duty（近似）
恒流调光：P_BL,run≈P_BL,nom×(I_run/I_nom)（近似）

注意：LED的VF会随温度变化，低温VF更高，驱动损耗也会上升，所以冷启动/低温户外场景最好用Max或加10%余量。

五、把“算功耗”升级为“问需求”

很多沟通失败不是不会算，而是对方给的数据口径不完整。可以把“我要知道功耗”变成以下5个可执行问题：

1、这款高亮液晶屏的BacklightPower给的是Typ还是Max？测试条件是什么（PWM100%？白场？环境温度？）

2、背光的VLED范围与典型值是多少？（比如12V系列）

3、有没有ILED/IF的典型与上限？以及串并结构（几串几并）

4、LEDDriver是内置还是外置？综合效率大概多少（或是否有测试曲线）

5、是否有自动调光/环境光策略？如果有，默认目标亮度与功耗大概在什么区间（这决定你电源与散热的“常态工况”）

会发现：当把问题问到“测试条件与口径”，功耗估算就会从“玄学”变成“可复核”。

六、给项目落地的“功耗与散热”简化建议

面向LCD液晶屏渠道采购和直客工程团队，如果你在做15.6寸1000nit工业液晶屏方案，且规格书不全、但必须先做电源与散热预评审，可以用这个简化策略：

电源预估（模组级）：按30W级别先预留（保守覆盖25W背光+2–3W逻辑+损耗余量）
依据：同类15.6"高亮背光Max可达26.4W甚至更高版本记录到30.17W。
散热预估：把背光当成主要热源，按20–30W热耗布局热路径（导热垫/背板/风道/腔体）
实测校准：拿到样机后必须做三点实测：

1、25℃，PWM100%，白场/典型画面功耗

2、高温（如60℃腔体）稳定后功耗

3、目标亮度（如600–800nit）下的常态功耗

再回填电源与散热余量，避免“设计过度”或“边界不足”。

七、常见问题

Q1：15.6寸1000nit的工业液晶屏功率是不是固定在25W？

不是固定值。公开规格里同类产品背光功耗常见在25W左右，但不同结构/分辨率/驱动方式会差很多；例如有规格书给出背光Max26.4W，也有修订记录把背光Max提到30.17W。

Q2：为什么同样1000nit，有的模组总功耗只有19W左右？

“1000nit”只说明亮度，不说明背光架构与口径。有的规格书直接给整片功耗（含VDD+LEDlines），例如某15.6"1000nit模组在摘要表给到19.3W；其分辨率与结构不同，会显著影响功耗。

Q3：我只拿到VLED=12V，怎么估算背光功耗？

你还需要ILED（或IF与串并结构）。先做P≈VLED×ILED的参考值，再按驱动效率（例如0.85）修正，才能更接近电源端实际输入。规格书中也常提示“VLED×ILED为参考计算”。

Q4：PWM调光会让功耗线性下降吗？

近似线性，但不是绝对线性。PWM改变平均电流，功耗会随Duty降低而下降，但驱动效率、LEDVF温漂、系统损耗会让曲线偏离理想直线。PWM的频率与占空比范围通常会在规格书背光章节给出。

Q5：做电源与散热设计，我该按Typ还是Max？

建议“Typ做常态设计，Max做边界校核”。高亮液晶屏的Max往往覆盖极限条件（温度、批次、亮度），像15.6"高亮背光Max26.4W/30W级别就是典型兜底口径。
