工业LCD长条形液晶屏采购注意事项有哪些？

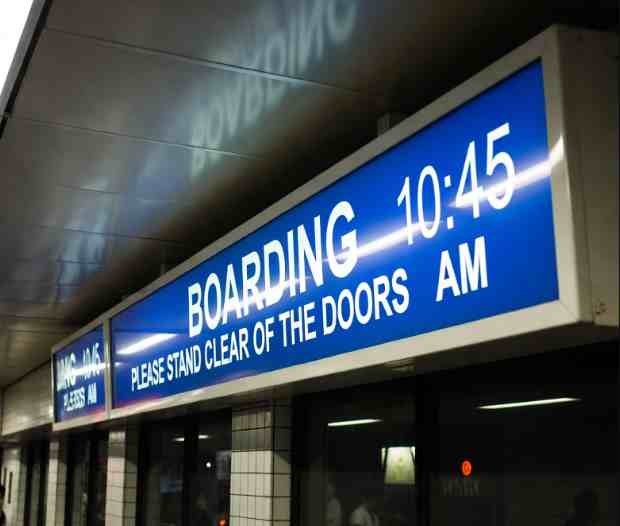

“长条形液晶屏”在货架电子价签、地铁车厢信息屏、工业设备状态条、智慧零售导购条屏、充电桩信息窗、医疗设备仪表条等场景越来越常见。它看起来只是“把屏拉长”，但在采购与集成上， 它比常规16:9更容易踩坑 ：分辨率非标、驱动板难找、结构装配更挑、线束更敏感、触摸与盖板更难做、替代料更容易“同尺寸不通”。

1、“长条液晶屏”是一个系统

长条液晶屏最容易被低估的地方在于：它往往不是“标准显示器生态”的产物，而是“面板生态 + 控制板生态 + 结构件生态”拼出来的系统。比如 AUO 的拉伸公显系列会以“28″ 1920×360、36.6″ 1920×290”等非典型比例提供长期商显化路线（强调24/7等属性）。

所以采购前，你最好先回答三个问题：

1. 买的裸液晶模组还是带AD板/整机套件？

裸LCM：成本可控，但你要承担接口、时序、驱动、线束、EMI的整合风险。

带AD板/整机套件：更省集成时间，但厚度、安装孔位、散热、电源输入被锁定（后期替代也更依赖同系列套件）。

2. 主控输出是什么？

（LVDS / eDP / MIPI DSI / HDMI），如果接口不一致，别用“转接线思维”，你是在做桥接系统（成本与验证都要上一个等级）。

3. UI内容是“拉伸适配”还是“显示窗口”？

长条屏最常见返工来自UI：字体压缩、图标变形、信息密度不合理。UI若不能自适应，就会把“换屏”变成“重做软件”。

2、锁定分辨率+刷新率+时序口径

长条屏最典型的坑是： 分辨率不在常见VESA时序列表里 （例如 1920×360、1920×290、480×1280 等），主板/控制板不一定“默认支持”。

举例：拉伸屏常见 1920×360（16:3 / 48:9）这种非标组合，市面上既有整机条屏（带AD板）也有裸面板参数页，接口可能是LVDS等。

要在采购阶段就问清楚：

 1·是否提供 推荐时序参数 （Pixel Clock、H/V总周期、porch、sync极性、DE模式）
 2·控制板是否支持 自定义时序/EDID写入 （带AD板的条屏更应问）
 3·主控是否能输出该分辨率；不能的话，是否接受

缩放 （缩放会带来清晰度与延迟问题，尤其是细字与二维码），经验提醒：长条屏常用于“展示文字信息”，缩放后的字体发虚、边缘锯齿，比普通视频内容更容易被用户感知。

3、长条屏“同接口也不通”的高发点

3.1 LVDS

别只写“LVDS”，要写“位宽+映射+通道”，LVDS在工业屏里很常见，但兼容性最容易被“口头描述”误导。TI 的应用笔记 SNLA014 明确指出，该文档目的就是提供数据映射以确保 LVDS（OpenLDI/OLDI）在 18-bit/24-bit SerDes之间互操作。

采购时至少锁定这些字段（写进询价单）：

 1·单路/双路（1ch/2ch）
 2·位宽（18/24-bit）
 3·映射（JEIDA/VESA）—— 要求供应商提供bit mapping图
 4·时钟对与数据对数量
 5·连接器型号与线序定义（差分对极性）

否则你很容易遇到：能亮但偏色/灰阶不对，或者花屏、碎屏。

3.2 eDP

别把它当“更先进的LVDS”，它更挑线束与训练边界，eDP属于DisplayPort体系，链路训练会在初始运行发生，也可能在检测到数据错误后重新发起，并用于补偿连接器/线缆差异。

这意味着：长条屏如果线束更长、结构更复杂，eDP反而更需要你把 连接器质量、走线阻抗、接地、供电纹波 当成采购要求的一部分。

采购要问清：

 1·Lane数、速率档位
 2·推荐线束长度与连接器型号
3· 是否有链路训练失败的恢复机制（整机套件通常更成熟）

3.3 MIPI DSI：

更像“软件接口”，要确认像素格式与初始化资料，条形屏在小尺寸段很常见（如 480×1280 的竖向长条）。例如 Winstar 的 6.75" Bar Type TFT（480×1280）明确采用 MIPI DSI 接口，并给出对比度、亮度等参数。

MIPI DSI采购时最关键的不是“几lane”，而是：像素格式（RGB565/666/888）、工作模式（video/command）与初始化命令资料是否可得。

4、机械装配：

长条屏返工的第一大来源不是电气，是孔位与受力，长条液晶屏通常“又长又窄”，结构件容错更低：

 1·孔位不一致：侧孔/背孔、孔距、牙型（M2/M3）不同，钣金会返工
 2·受力更敏感：前框压装不均匀更容易出现漏光、暗斑、玻璃应力
 3·连接器位置更苛刻：FPC在短边或长边，线束转弯空间不足会折损

采购时必须要求供应商提供：

 1·Outline外形图（含厚度、边框宽度）
 2·安装孔位坐标与公差
3· 连接器位置、出线方向、线束弯折半径要求
 4·如果带触摸/盖板：盖板外形、黑边遮光尺寸、贴合层结构

建议：如果计划二供/替代，结构件最好预留“可吸收差异”的策略（长孔+定位销、转接框），否则停产替代会非常痛。

5、光学与高亮：

别只问“多少nit”，要问“反射怎么控、功耗怎么算、寿命怎么测”，长条屏常出现在公共环境与强光环境，采购时建议把“可读性”拆成三个可验收指标：

1. 亮度（cd/m² / nits）与均匀性
2. 反射控制：表面AG/AR/AF、盖板玻璃是否全贴合
3. 功耗与温升：背光功耗、驱动方式、散热路径

在市场上会看到不同亮度档位的拉伸屏（如 AUO条屏 2000 nits 的参数页、或 1000 nits 的条形整机产品），这意味着功耗与散热差异会非常大。

采购时要明确： 你要的是峰值亮度，还是长期平均亮度 。能做自动调光/分档调光的方案，往往比“永远满亮”更省电也更耐用。

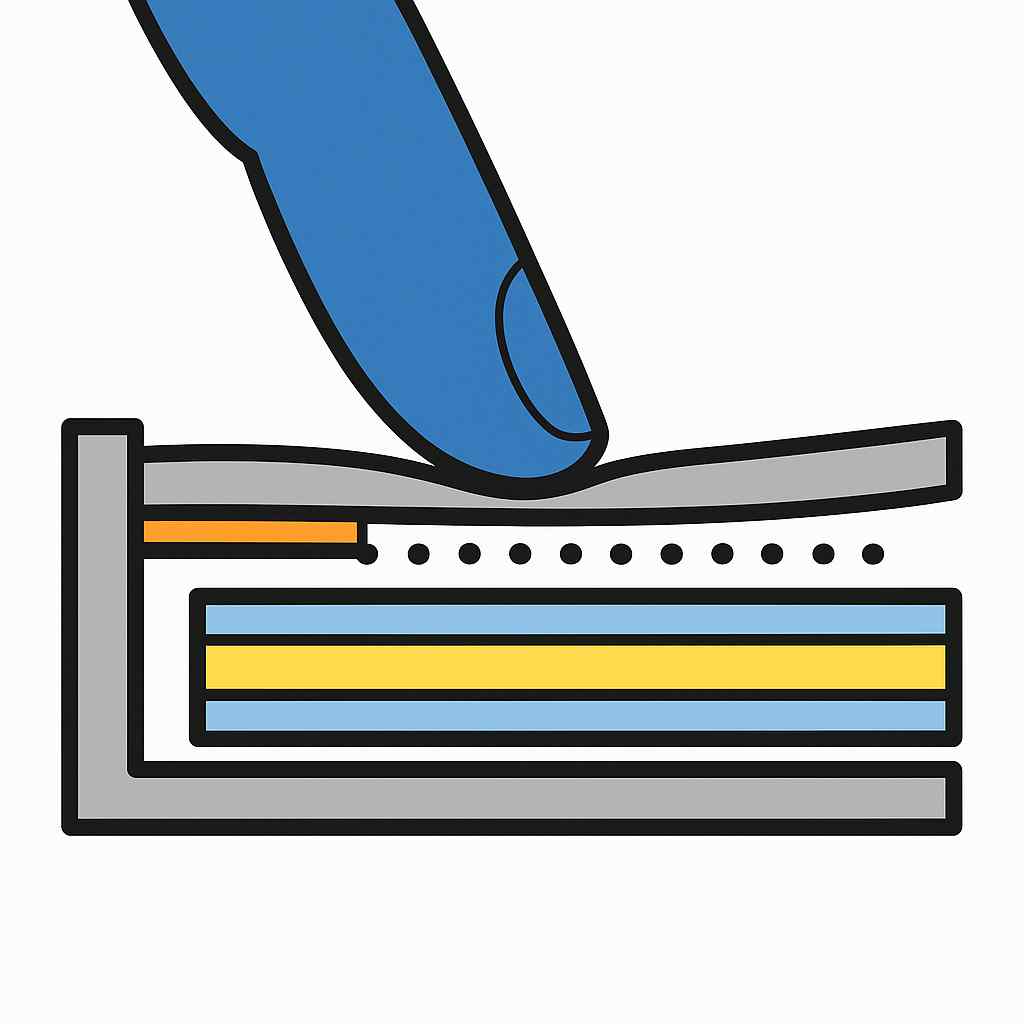

6、触摸屏：

先定触控，再定贴合方式（否则“看得见但不好用”），长条液晶屏加触摸屏，常见用于导购条、交互菜单条、设备滑条等。采购要点：

6.1 先定触控类型

 1·PCAP电容：体验好，但对水汽/EMI更敏感，需要控制器参数与ESD设计
 2·电阻：对手套/水汽更宽容，但观感与结构更“工业化”

6.2 再定贴合方式

 1·框贴（Air Bonding）：成本低，可维修；反射更强、易进灰起雾
 2·全贴合（OCA/OCR）：反射更低、触控更稳；成本高，返修难

长条屏的交互多是“滑动/拖拽”，触控噪声与边缘误触比“点按按钮”更容易暴露，所以这一步千万别省验证。

7、线束与EMI：

长条屏更像“长线系统”，不要把排线当普通线，你会发现很多厂商/板卡会专门列出“40pin LVDS显示线缆清单”，本质是在告诉你： 同接口、同针数，线缆仍然需要匹配板卡与屏 。

采购建议写进要求里：

1·LVDS差分对要成对绞合/屏蔽（按线束厂工艺）
2·线束长度上限与接地策略（单点/多点）
3·连接器插拔寿命与锁扣形式
4·若为eDP/MIPI：对阻抗、线束形态、连接器品质的要求要更明确（否则量产批次差异会放大）

8、供货与替代

长条屏很多是小众规格，停产替代会更难。你在采购阶段就应要求：

1·生命周期承诺（或同系列替代路线）
2·PCN/变更通知机制
3·至少准备2个候选型号：同外形/同接口/同分辨率/同时序口径
4·对“带AD板整机条屏”：确认主控板是否可替换、固件是否可维护

9、长条液晶屏采购规格清单

你可以把下面内容直接贴到询价单：

1. 产品形态：裸LCM / LCM+触控 / 带AD板整机
2. 尺寸与比例：对角尺寸、可视区尺寸（AA）、外形尺寸（Outline）
3. 分辨率与刷新率：××××@××Hz；提供推荐时序（PCLK、H/V总周期、极性）
4. 接口：LVDS/eDP/MIPI（注明：lane数/位宽/JEIDA或VESA映射/单双路）并提供bit mapping图（LVDS）
5. 亮度/对比度/视角：典型值、均匀性口径；表面处理AG/AR/AF
6. 背光：电压/电流/功耗；调光方式PWM/模拟；寿命口径（Lxx@xx℃）
7. 触摸屏：PCAP/RTP；输出接口USB/I²C；盖板厚度；贴合方式（框贴/全贴合）
8. 机械装配：孔位坐标与公差、牙型；连接器位置；线束弯折半径
9. 环境：工作/存储温度、湿度、振动冲击、ESD目标
10. 供货：最小起订量、交期、生命周期、PCN机制、替代推荐

10、5个常见问题

Q1：长条液晶屏分辨率非标，会不会主板不支持？

会。必须要求供应商提供推荐时序，并确认主控/控制板支持自定义时序或EDID配置，否则容易出现“能点亮但发虚/抖动”的问题。

Q2：同为LVDS，为什么换一块长条屏就花屏偏色？

高概率是位宽（18/24-bit）或JEIDA/VESA映射不一致。建议要求提供bit mapping图核对，TI SNLA014就是为互操作映射而写。

Q3：eDP长线束为什么更容易偶发黑屏？

eDP/DP体系依赖链路训练，训练可补偿连接器/线缆差异，也可能在错误后重启训练；线束质量、供电噪声与EMI会影响边界稳定性。

Q4：长条屏加触摸，最容易出问题的是哪一步？

通常不是“能不能触”，而是“水汽/手套/EMI条件下是否稳定”。先定触控类型，再定贴合方式（框贴/全贴合），并把ESD与EMI验证写进计划。

Q5：为什么建议提前做替代候选池？

长条屏规格更分散，小众型号停产后替代成本更高（结构孔位、时序口径、控制板适配都可能变）。提前准备候选池能把风险从“救火”变成“切换”。
