LCD液晶屏幕“4线制LVDS接口”和单/双通道有什么关系？

在工业液晶屏选型与替代里，你一定听过这些说法：

“这块屏是4线LVDS”“单通道LVDS”“双通道LVDS”“1ch/2ch”“18bit/24bit”“JEIDA/VESA”。看起来都在说“接口”，但很多返工就卡在这里：同样写着 LVDS，结果点不亮、花屏、偏色；同样写着“4线”，有人理解成“4根线”，有人理解成“4对差分”，沟通越多越乱。

4线制LVDS到底指什么、它和单/双通道是什么关系、在采购沟通中应该怎么问才不会踩坑呢？

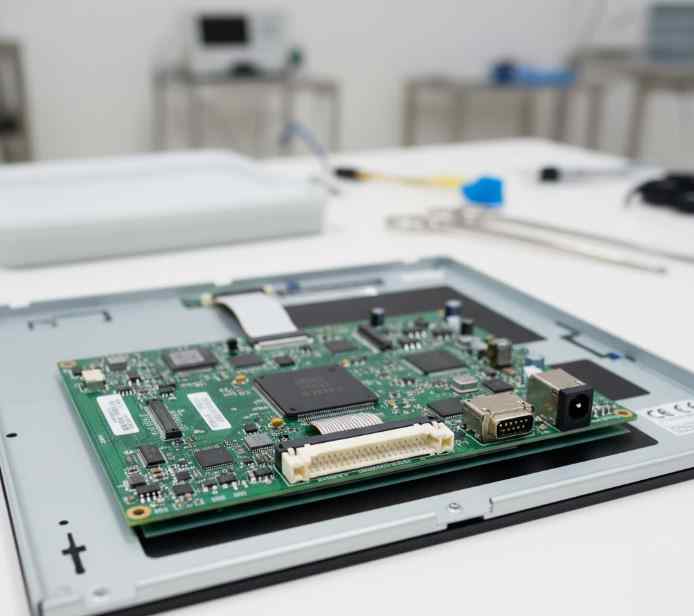

1、LVDS里说的“线”，通常是“差分对”

LVDS是差分传输，基础单元是 一对差分信号（D+ / D-） 。工程上谈“几线LVDS”，多数时候是在谈“几对差分”（尤其在面板/SerDes语境）。

所以当你听到“4线制LVDS”，99%的可能是指：

4对数据差分线（Data Pairs） 再加上 1对时钟差分线（Clock Pair） 也就是常见的“4 Data Pairs + 1 Clock Pair”的LVDS链路。

这类说法在 SerDes/面板链路里非常常见，因为LVDS数据的组织就是按差分对打包。

2、“4线制LVDS”到底对应什么位宽？

“4线制LVDS”到底对应什么位宽？和18bit/24bit有直接关系 最容易踩坑的一点：

“4对数据差分线”经常对应24-bit（RGB888）链路； 而 “3对数据差分线”经常对应18-bit（RGB666）链路。

TI 的 LVDS/OpenLDI 映射说明（SNLA014）把这一点讲得很明确：

18-bit RGB 通常使用 3条LVDS数据线 ；

24-bit RGB 通常使用 4条LVDS数据线 ；

并且 JEIDA（Format 1）映射的一个好处是：18-bit的MSB映射与24-bit的MSB保持一致，24-bit多出来的LSB放在第4条数据线中。

因此，“4线制LVDS”最常见的工程含义可以被翻译成一句更严谨的话：

它通常意味着这条LVDS链路支持24-bit位宽（RGB888），使用4对数据差分对承载数据（另有时钟对）。

但注意：这仍然不是100%绝对，因为还有映射口径（JEIDA/VESA）与通道组织方式要核对（后面讲）。

3、和“单通道/双通道（1ch/2ch）LVDS”是什么关系？

这里很多人会把两个不同维度混为一谈：

“4线制” 更多描述的是每个通道里有几对数据差分对 （3对还是4对）。

“单/双通道” 描述的是有几条完整的LVDS通道（Channel） ，也就是 1ch 还是 2ch。

可以用一个更直观的对照来理解：

3.1 单通道（1ch）LVDS：一套数据对+时钟对

典型： 4对数据 + 1对时钟 （常被口语化叫“4线LVDS”）

也可能： 3对数据 + 1对时钟 （常见于18-bit）

适用场景：分辨率不高、像素时钟不高（例如 800×480、1024×600、1280×800 等很多屏都能用1ch实现，具体取决于面板与时序）。

3.2 双通道（2ch）LVDS：两套通道并行传输

双通道LVDS本质是把像素数据分成两路并行，来提升带宽。典型做法是“奇偶像素分发”或“左右半屏分发”（不同平台组织方式不同）。

如果每个通道都是24-bit：你可能会看到 2×（4对数据+1对时钟）

如果每个通道是18-bit：可能是 2×（3对数据+1对时钟）

适用场景：更高分辨率、更高刷新、更高像素时钟（比如很多大尺寸高分辨率面板会走2ch LVDS）。

关键结论：

“4线制LVDS”不能直接等同于“单通道LVDS”。 它更像是在描述“每个通道里有4对数据差分对”（通常对应24-bit），而单/双通道描述的是通道数量（带宽等级）。

4、为什么“同是4线LVDS却不兼容”？

很多现场花屏/偏色问题，来自“同为LVDS但映射不同”。TI 的 E2E 论坛提醒过：行业里 JEIDA、VESA、SPWG、OLDI 等命名存在混用，不同厂商可能把名字互换使用，所以 不要只信名字，要看bit mapping图 。

因此你在采购沟通时，应该把“4线LVDS”继续拆成可验证的字段：

1. 位宽：18-bit还是24-bit？（4对数据通常意味着24-bit）

2. 映射口径：JEIDA还是VESA？（必须要bit mapping图对照）

3. 通道数：1ch还是2ch？

4. 通道组织：奇偶像素分发？左右分发？（这决定你花屏是否“切片”）

5. 差分对极性/线序：D+/D-反了也会异常

6. 时序参数：像素时钟、porch、sync极性等（同分辨率也可能不同节拍）

5、线数/通道搞错会出现什么典型症状？

5.1 把2ch当1ch（或把1ch当2ch）

常见现象：

画面被分割、左右错位、重复

类似“半屏正常半屏乱”或“切片花屏”

5.2 24-bit映射当18-bit（或反过来）

常见现象：

颜色怪、灰阶断层、渐变出现条带

画面能看但“观感明显不对”

5.3 JEIDA/VESA映射搞反

常见现象：

明显偏色（紫/绿/灰阶异常）

某些色块测试图更容易暴露问题（这也是为什么TI建议按映射图核对，而不要只看名称）

6、常见问题

Q1：4线制LVDS是不是指4根线？

通常不是。LVDS是差分传输，“4线”多数指 4对数据差分对 （另有时钟对），在SerDes/面板语境里很常见。

Q2：4线制LVDS一定是24-bit吗？

大多数情况下与24-bit链路高度相关，因为18-bit通常只需要3对数据差分对。SNLA014明确描述了18-bit用3条数据线、24-bit用4条数据线的映射规则。

Q3：4线制LVDS和单/双通道是不是一回事？

不是一回事。4线制更多描述“每通道有几对数据差分对”（位宽承载能力），单/双通道描述“有几条完整通道”（带宽等级）。

Q4：为什么同为LVDS还会花屏/偏色？

高概率是 JEIDA/VESA映射或18/24-bit位宽、单/双通道配置不一致。行业命名存在混用，建议按bit mapping图核对。

Q5：采购时我应该怎么把需求写清楚？

写成完整字段：1ch/2ch、18/24-bit、JEIDA/VESA映射、连接器型号、bit mapping图、推荐时序。别只写“4线LVDS”。
