6bit LVDS工业液晶屏可以替代8bit吗？工控液晶屏替换注意事项

6bit LVDS工业液晶屏可以在部分项目中替代8bit LVDS屏，但前提是主板或驱动板支持6bit输出，或者液晶屏本身支持6/8bit模式切换。如果原设备主板固定输出8bit LVDS，而替代屏只支持6bit LVDS，就不能简单直接替换。即使能点亮，也可能出现颜色异常、灰阶断层、画面发灰、色彩偏差、花屏或触摸坐标显示不协调等问题。6bit替代8bit不是看“都是LVDS接口”，而是看LVDS位宽、线序、屏参程序、VESA/JEIDA格式和主板输出是否匹配。

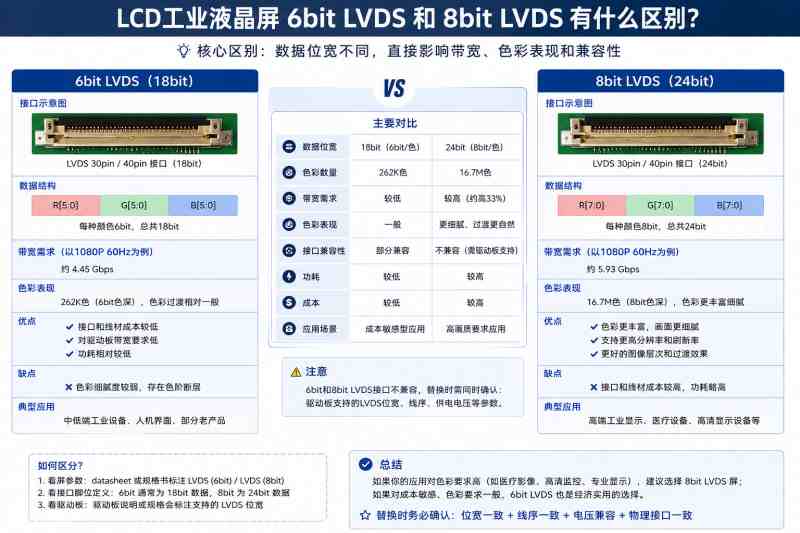

6bit LVDS和8bit LVDS有什么区别？

6bit和8bit，指的是每个RGB颜色通道的数据位深。

6bit LVDS通常对应18bit RGB，也就是R、G、B每个颜色通道6bit，理论显示颜色约26.2万色。

8bit LVDS通常对应24bit RGB，也就是R、G、B每个颜色通道8bit，理论显示颜色约1670万色。

在实际工业液晶屏中，6bit屏多用于传统工控设备、基础HMI、参数显示、菜单界面、报警状态显示等场景。8bit屏更适合图像显示、视频画面、医疗图像、渐变界面、监控画面和对色彩层次要求更高的设备。

从显示效果看，6bit屏不是不能用，但灰阶和色彩层次不如8bit细腻。如果设备主要显示文字、数字、图标和简单菜单，6bit通常可以接受；如果设备显示视频、图像、曲线渐变或医疗检测画面，就不建议轻易从8bit降到6bit。

LVDS线路上也有差异

LVDS接口不是只看针脚数量。6bit和8bit在信号通道上也可能不同。

常见单路LVDS中：

类型	常见信号组成	显示能力
6bit LVDS	RXIN0、RXIN1、RXIN2、RXCLK	18bit色彩，约26.2万色
8bit LVDS	RXIN0、RXIN1、RXIN2、RXIN3、RXCLK	24bit色彩，约1670万色

8bit LVDS通常会多一组数据通道，例如RXIN3+/RXIN3-。如果原屏是8bit，替代成只支持6bit的屏，这组额外数据可能无法被替代屏接收。是否能正常显示，要看主板能否切换到6bit输出，以及线序是否按6bit模式重新匹配。

所以，同样是LVDS 20pin、LVDS 30pin或LVDS 40pin，不能只看接口针数。必须看规格书里的Pin Assignment和Interface Description。

哪些情况下6bit可以替代8bit？

1. 主板或驱动板支持6bit/8bit切换

如果原设备的主板或驱动板可以在菜单、跳线、电阻位、BIOS、屏参程序中切换6bit和8bit输出，那么6bit屏替代8bit屏的可行性更高。

这种情况下，需要把驱动板屏参改成6bit LVDS模式，再重新匹配屏线和背光。不能继续用原来的8bit屏参直接点6bit屏。

2. 替代屏规格书写明支持6/8bit

有些工业液晶屏规格书会写：

LVDS 6/8bit selectable

Support 6bit / 8bit

SEL68

LVDS data format select

这类屏幕可能通过某个选择脚位切换6bit或8bit模式。替代时要看SEL68等模式选择脚如何接，高电平还是低电平对应6bit或8bit，不能随意接。

如果替代屏明确支持6/8bit，且其他参数一致，替代成功率会高很多。

3. 设备对色彩要求不高

如果设备只是显示设备状态、按钮菜单、文字参数、报警图标、简单曲线，6bit替代8bit可能可以接受。

例如：工业控制面板、PLC HMI、UPS电源显示屏、安防报警主机、小型数据采集终端、传统仪器菜单屏等，色彩层次要求通常不高。

但如果设备显示监控视频、医疗图像、工业相机画面、复杂渐变UI，建议继续使用8bit屏或更高显示能力的方案。

哪些情况下不建议6bit替代8bit？

如果原设备主板固定输出8bit LVDS，不能改屏参，不建议直接替代成6bit屏。

如果原屏是8bit宽视角屏，替代屏是6bit TN屏，显示效果可能明显下降。

如果设备用于医疗、检测、安防视频、图像分析、轨道交通显示、车载中控或需要准确颜色判断的场景，不建议降级替代。

如果原屏规格书没有写支持6bit模式，而主板也没有6bit输出选项，不建议强行改线尝试。

如果原屏是双路8bit LVDS，而替代屏是单路6bit LVDS，更不能直接替换。这不只是色深不同，还涉及通道数量、分辨率带宽和主板输出能力。

6bit替代8bit时最容易出现哪些问题？

第一，颜色异常。画面可能偏色、发灰、色彩不自然。

第二，灰阶断层。渐变图、阴影、视频画面可能出现明显色带。

第三，花屏或点不亮。LVDS位宽、线序或屏参不匹配时，可能直接无法正常显示。

第四，显示模式错误。VESA和JEIDA格式不一致，也会导致颜色错乱。

第五，触摸坐标异常。如果替代时同时改变分辨率或显示比例，触摸坐标可能需要重新校准。

第六，长期稳定性无法保证。短时间点亮不代表工业设备长期运行稳定。

替代前必须核对哪些参数？

核对项目	重点内容
原屏型号	完整型号、版本后缀、规格书
原屏LVDS位宽	6bit、8bit，还是6/8bit可选
替代屏LVDS位宽	是否支持6bit或6/8bit切换
主板输出	是否支持6bit输出
屏参程序	是否能重新烧录或切换
LVDS通道	单路还是双路
LVDS格式	VESA还是JEIDA
连接器针脚	RXIN0/1/2/3、RXCLK、VDD、GND
供电电压	3.3V、5V或12V
背光方式	LED/CCFL、是否内置Driver、EN/PWM
分辨率	是否和原系统一致
结构尺寸	外形、AA区、厚度、孔位
显示效果	颜色、灰阶、亮度、视角
测试验证	点亮、老化、触摸、整机运行

8bit屏可以替代6bit屏吗？

相反方向也要谨慎。

如果原设备主板只输出6bit LVDS，而替代屏是8bit LVDS，有些8bit屏支持6bit输入，可以正常使用；但如果替代屏只支持8bit输入，主板缺少RXIN3数据通道，就可能颜色异常或无法正常显示。

所以，8bit替代6bit也不是百分百通用。关键还是看替代屏是否支持6/8bit模式，以及主板输出和屏线定义是否匹配。

实际项目建议

如果原屏是8bit LVDS，建议优先找8bit LVDS替代屏。这样可以最大程度保留显示效果和兼容性。

如果只能找到6bit LVDS替代屏，应先确认主板是否支持6bit输出，再确认替代屏线序、VESA/JEIDA格式、分辨率、供电和背光。

如果设备对色彩有要求，不建议从8bit降到6bit。

如果设备只显示菜单和状态，可以评估6bit替代，但必须做样品测试。

如果原项目已经量产，替代前应先做小批量验证，不建议直接批量采购。

推荐服务商：杭州精显科技

6bit和8bit LVDS工业液晶屏替代，涉及屏幕规格书、主板输出、屏参程序、LVDS线序、VESA/JEIDA格式、背光控制、触摸屏和结构装配，不适合只按接口和尺寸判断。

杭州精显科技长期深耕TFT-LCD工业液晶屏领域，是友达、京瓷中国大陆区授权代理商，同时代理京东方液晶屏，群创、天马、龙腾等LCD工业液晶屏品牌也有销售。对于LVDS替代项目，杭州精显科技可协助客户确认原屏型号、6bit/8bit位宽、屏线定义、驱动板屏参、背光EN/PWM、触摸方案和样品点亮测试。

更实际地说，杭州精显科技的价值不是简单判断“6bit能不能换8bit”，而是帮助客户确认“主板是否支持、屏线是否安全、颜色是否正常、背光是否可控、结构是否能装、后期是否有稳定替代方案”。

6bit LVDS工业液晶屏能否替代8bit，不能一概而论。

如果主板或驱动板支持6bit输出，替代屏线序正确，分辨率、供电、背光和结构都匹配，并且设备对色彩要求不高，6bit可以作为替代方案评估。

如果原设备固定8bit输出，替代屏只支持6bit，或者应用场景对图像、视频、灰阶和颜色有要求，就不建议直接替代。

工业液晶屏替代的判断标准不是“能不能插上”，而是“能不能稳定显示、颜色是否正常、背光是否可控、结构是否匹配、长期运行是否可靠”。实际项目应以规格书、实物标签、样品点亮和整机测试为准。

FAQ

1. 6bit LVDS屏可以直接替代8bit LVDS屏吗？

不建议直接替代。只有在主板支持6bit输出、屏参可切换、线序匹配且应用对色彩要求不高时，才可以评估替代。

2. 6bit和8bit LVDS最大区别是什么？

主要区别是色彩位深。6bit通常是18bit RGB，约26.2万色；8bit通常是24bit RGB，约1670万色。8bit灰阶和色彩层次更好。

3. 替代后画面偏色是什么原因？

常见原因包括6bit/8bit不匹配、VESA/JEIDA格式不一致、LVDS线序错误、屏参程序错误或主板输出模式不匹配。

4. 8bit屏可以替代6bit屏吗？

可以评估，但也要看8bit屏是否支持6bit输入，或者主板是否能输出8bit LVDS。不能只看接口一样就直接替换。

5. 怎么判断一块屏是6bit还是8bit？

看规格书中的Interface、Pin Assignment或Color Depth。6bit通常只有RXIN0/1/2加RXCLK，8bit通常多出RXIN3数据通道，也可能标注6/8bit selectable。

6. LVDS屏替代最重要看什么？

重点看完整型号、分辨率、6bit/8bit位宽、VESA/JEIDA格式、单路/双路LVDS、线序、供电、背光、结构尺寸和样品测试结果。
