AT043TN25 V.1群创4.3寸液晶屏参数,RGB接口屏配主板注意事项

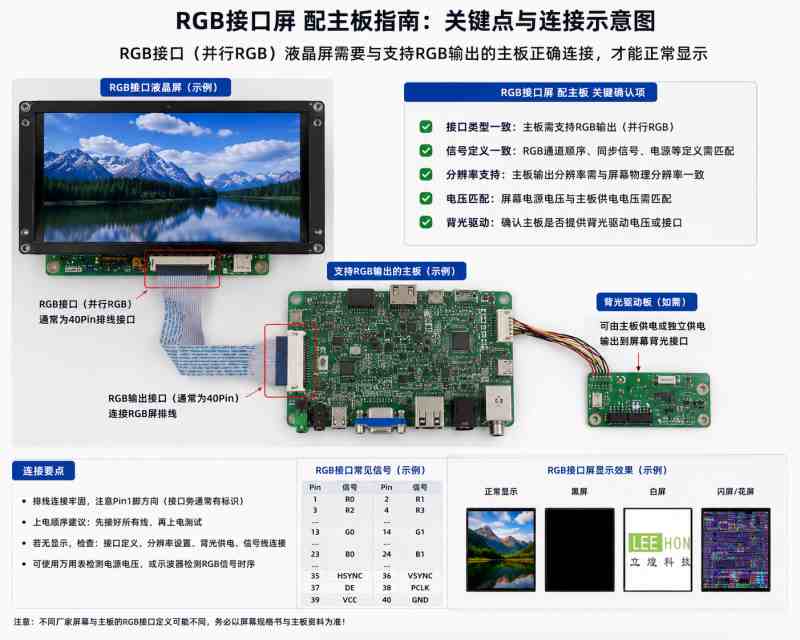

AT043TN25 V.1配主板，重点不是“4.3寸”，而是RGB位宽、时序、供电和背光，AT043TN25 V.1是群创Innolux一款常见4.3寸TFT-LCD液晶屏，常用于车载小屏、手持终端、导航设备、仪器仪表、工业控制面板、小型HMI、便携设备等场景。

资料显示，AT043TN25 V.1为4.3英寸、480(RGB)×272 WQVGA分辨率、TN Normally White透射式显示，典型亮度500cd/m²，显示色彩为262K，接口标注为Parallel RGB 1ch 6-bit + SPI，输入电压标注为1.8/3.3V。但在实际项目中，AT043TN25 V.1配主板不能只看“4.3寸、480×272、RGB接口”。真正要先确认的是：RGB 6bit还是8bit、是否需要SPI初始化、FPC线序、VDD/AVDD电压、DE/CLK时序、背光驱动方式、触摸屏接口和结构安装空间。AT043TN25 V.1是RGB接口屏，但RGB屏不是通用显示器，主板必须按屏参和线序输出。

AT043TN25 V.1参数速查

项目	AT043TN25 V.1参考信息
品牌	群创 / Innolux
尺寸	4.3英寸
分辨率	480(RGB)×272，WQVGA
显示模式	TN，Normally White，Transmissive
表面处理	Antiglare防眩
亮度	500cd/m²典型值
对比度	500:1典型值
色彩	262K，6-bit
接口	Parallel RGB 1ch 6-bit + SPI
供电	1.8/3.3V方向，需以规格书为准
背光	WLED
常见用途	车载显示、导航、手持终端、仪器仪表、小型HMI

项目AT043TN25 V.1参考信息品牌群创 / Innolux尺寸4.3英寸分辨率480(RGB)×272，WQVGA显示模式TN，Normally White，Transmissive表面处理Antiglare防眩亮度500cd/m²典型值对比度500:1典型值色彩262K，6-bit接口Parallel RGB 1ch 6-bit + SPI供电1.8/3.3V方向，需以规格书为准背光WLED常见用途车载显示、导航、手持终端、仪器仪表、小型HMI

需要注意的是，AT043TN25系列存在不同版本，例如AT043TN25 V.1和AT043TN25 V.2。公开V.2规格书显示，其同为4.3寸、480×272，AA显示区域为95.04×53.856mm，模组尺寸为105.5×67.2×2.9mm，接口采用40pin FPC，推荐连接器为HIROSE FH19SC-40S-0.5SH。

所以，选型时不能只写“AT043TN25”或“4.3寸群创屏”，必须确认完整后缀版本。

1. 先确认RGB位宽：

V.1是6bit方向，不能直接按RGB888处理，AT043TN25 V.1公开资料标注为Parallel RGB 1ch 6-bit + SPI，这意味着它更接近RGB666方向，而不是常见的RGB888全24bit输入。

很多主板的LCD控制器会提供RGB565、RGB666、RGB888等输出模式。如果主板默认按RGB888输出，而屏幕实际只接收6bit数据，可能出现颜色异常、灰阶不对、画面偏色或无法正常初始化。

配主板时要先确认：

主板LCD控制器是否支持RGB666；

R/G/B数据脚是否按6bit对应；

未使用的数据低位或高位脚是否按规格书处理；

系统屏参是否设置为480×272 RGB；

颜色格式是否与屏幕一致。

如果主板只有RGB888输出，也不是一定不能用，但需要确认是否可以通过硬件接线或软件配置兼容RGB666模式。

2. 是否需要SPI配置，要看屏幕版本和主板程序

AT043TN25 V.1资料中接口写有“+ SPI”，这点很容易被忽略。普通RGB屏有些只需要RGB数据、CLK、DE即可显示，有些则需要SPI配置寄存器、显示方向、伽马、电源或初始化参数。

如果主板没有预留SPI控制，或者程序中没有对应初始化流程，可能出现背光亮但无图、白屏、颜色异常、显示方向错误等问题。

因此，配主板前要确认：

SPI脚位是否接到主控；

是否有对应初始化代码；

主板系统是否支持该屏型号；

是否需要厂家提供屏参或驱动文件；

是否能在开机时按正确顺序初始化LCD。

对于MCU、ARM主板、Linux平台、STM32 LTDC、NXP、瑞芯微、全志等平台，RGB屏通常不是“插上就识别”，需要提前配置屏参。

3. FPC针脚要逐脚核对，不能只看40pin

AT043TN25系列常见为FPC连接方式。以AT043TN25 V.2公开规格为例，其40pin定义中包含VLED-、VLED+、GND、VDD、R0-R7、G0-G7、B0-B7、CLK、DISP、DE等信号。

这说明小尺寸RGB屏的FPC里不仅有显示数据，还有供电、背光、时钟、显示开关等脚位。即使两块屏都是4.3寸、40pin、480×272，pin定义也可能不同。

配主板时要重点核对：

VLED+和VLED-位置；

VDD和GND位置；

R/G/B数据线顺序；

CLK像素时钟；

DE数据使能；

DISP显示开关；

SPI相关脚位；

NC脚是否真的可以悬空；

FPC接触面方向和连接器型号。

如果线序不一致，不能直接用原屏线硬插，轻则不显示，严重时可能损坏主板LCD接口或屏幕背光。

4. DE模式、CLK频率和480×272时序要匹配

RGB接口屏依赖主板输出固定时序。以AT043TN25 V.2规格书为例，其时序部分标注为Parallel DE mode RGB input timing，并给出CLK频率7~12MHz、典型9MHz，水平显示区域480CLK，垂直显示区域272H等参数。

这对配主板非常关键。主板要支持480×272分辨率，并能设置合适的像素时钟、水平周期、垂直周期、DE有效区和消隐参数。

如果屏参不对，常见现象包括：

白屏；

画面偏移；

显示压缩或拉伸；

边缘抖动；

颜色错位；

开机闪屏；

部分区域不刷新。

所以，AT043TN25 V.1配主板时，建议不要只选择“支持RGB接口”的主板，而要确认主板是否有对应480×272 RGB屏参，或者是否支持自定义LCD时序。

5. 背光不是普通电源，必须确认LED驱动能力

AT043TN25系列为WLED背光，但不等于直接接3.3V或5V就能点亮。以AT043TN25 V.2公开规格为例，背光驱动条件标注LED背光电压典型27.9V，电流典型20mA，LED寿命按25℃、20mA条件下亮度衰减到50%计算。

这说明背光部分需要合适的LED恒流驱动，而不是简单电压供电。配主板时要确认：

主板是否带LED背光驱动；

背光输出电压范围是否够；

恒流电流是否匹配；

是否支持PWM调光；

背光EN是否可控；

背光启动是否会过压保护；

长时间运行温升是否正常。

很多小尺寸屏点亮失败，不是RGB信号问题，而是背光驱动不匹配。表现为屏幕有图但看不清、背光不亮、亮一下就灭、亮度不稳定或闪烁。

6. 供电电压和上电时序不能凭经验判断

AT043TN25 V.1资料标注输入电压为1.8/3.3V方向，AT043TN25 V.2规格书中典型VDD为3.3V。

这说明不同版本之间供电配置可能存在差异。配主板前必须看原厂规格书中的Electrical Characteristics和Power Sequence，不建议凭经验直接上电。

重点确认：

LCD逻辑供电是1.8V还是3.3V；

主板IO电平是否匹配；

SPI电平是否匹配；

RGB信号电平是否匹配；

上电后DISP脚是否正确拉高；

背光开启是否晚于LCD初始化。

如果上电顺序不合理，可能出现偶发白屏、开机闪屏、休眠唤醒不显示等问题。

7. 触摸屏要单独确认，AT043TN25 V.1本体不等于触摸总成

AT043TN25 V.1通常指LCD显示模组本体，不一定包含触摸屏。实际设备中可能外挂电阻触摸、电容触摸或定制盖板。

如果主板项目需要触摸功能，要单独确认：

电阻触摸还是电容触摸；

触摸接口是USB、I2C、SPI还是ADC；

触摸有效区是否匹配95.04×53.856mm显示区域；

盖板开窗是否遮挡AA区；

触摸排线位置是否与LCD FPC冲突；

是否需要触摸控制器和驱动程序。

不要把“4.3寸LCD屏”直接理解为“4.3寸触摸屏总成”。LCD能显示，不代表触摸能直接使用。

AT043TN25 V.1配主板核对表

核对项目	需要确认的内容
完整型号	AT043TN25 V.1还是V.2，后缀不能省略
分辨率	480×272 WQVGA
RGB位宽	V.1重点确认6bit RGB，主板是否支持RGB666
SPI	是否需要初始化，主板是否预留SPI
FPC线序	VLED、VDD、GND、RGB、CLK、DE、DISP
供电	DVDD/AVDD或VDD电压是否匹配
IO电平	RGB/SPI电平是否与主控一致
时序	CLK、DE、水平/垂直周期、消隐参数
背光	电压、电流、恒流驱动、PWM调光
结构	外形尺寸、AA区、厚度、FPC方向
触摸	电阻/电容触摸、接口、有效区和驱动
测试	点亮、颜色、背光、触摸、老化和装机验证

核对项目需要确认的内容完整型号AT043TN25 V.1还是V.2，后缀不能省略分辨率480×272 WQVGARGB位宽V.1重点确认6bit RGB，主板是否支持RGB666SPI是否需要初始化，主板是否预留SPIFPC线序VLED、VDD、GND、RGB、CLK、DE、DISP供电DVDD/AVDD或VDD电压是否匹配IO电平RGB/SPI电平是否与主控一致时序CLK、DE、水平/垂直周期、消隐参数背光电压、电流、恒流驱动、PWM调光结构外形尺寸、AA区、厚度、FPC方向触摸电阻/电容触摸、接口、有效区和驱动测试点亮、颜色、背光、触摸、老化和装机验证

常见配主板错误

第一，只看4.3寸和480×272，就认为所有RGB屏通用。

第二，把AT043TN25 V.1和AT043TN25 V.2混用，没有核对位宽和线序。

第三，主板默认输出RGB888，但屏幕实际按RGB666接线。

第四，忽略SPI初始化，导致白屏或显示异常。

第五，背光直接接电源，没有使用合适的LED恒流驱动。

第六，FPC接触面方向接反，造成不亮或损坏。

第七，只做点亮测试，没有做温升、触摸和整机装配测试。

对于AT043TN25 V.1配主板项目，杭州精显科技更实际的价值在于帮助客户确认：主板RGB接口能不能输出对应位宽，SPI是否需要配置，背光驱动是否匹配，屏线是否安全，触摸是否能用，后续是否有稳定供货或替代方案。

AT043TN25 V.1是群创4.3寸480×272 RGB接口液晶屏，但它不是通用显示器。配主板时，不能只看4.3寸、WQVGA和RGB接口，更要确认完整版本、RGB 6bit/8bit差异、是否需要SPI初始化、FPC针脚定义、LCD供电、DE/CLK时序和背光恒流驱动。

如果主板支持480×272 RGB输出、能配置RGB666模式、SPI初始化正确、背光驱动匹配、FPC线序安全，并通过样品点亮测试，AT043TN25 V.1可以作为小尺寸显示项目的成熟方案。

实际项目建议以原厂规格书、实物标签、主板原理图、屏线图纸和样品测试结果为准。小尺寸RGB屏配主板的底线是：不清楚线序不通电，不确认背光不点亮，不确认时序不批量，不做整机测试不定型。

AT043TN25 V.1屏主板FAQ

1. AT043TN25 V.1是什么尺寸和分辨率？

AT043TN25 V.1是群创4.3寸TFT-LCD液晶屏，分辨率为480(RGB)×272，属于WQVGA规格。

2. AT043TN25 V.1是什么接口？

公开资料标注AT043TN25 V.1为Parallel RGB 1ch 6-bit + SPI接口，配主板时要确认RGB位宽和SPI初始化。

3. AT043TN25 V.1和AT043TN25 V.2能直接互换吗？

不建议直接判断互换。V.1与V.2在色深、接口描述、供电和线序上可能存在差异，必须按完整规格书和实物标签确认。

4. AT043TN25 V.1配STM32、ARM主板要注意什么？

重点确认主板是否支持480×272 RGB输出、RGB666位宽、DE模式、合适CLK频率、SPI初始化和背光恒流驱动。

5. AT043TN25系列背光可以直接接5V吗？

不建议。以AT043TN25 V.2公开规格为例，LED背光典型电压约27.9V、典型电流20mA，需要合适的LED恒流驱动。

6. AT043TN25 V.1配主板最容易出问题的是哪里？

常见问题集中在RGB位宽不匹配、SPI初始化缺失、FPC线序错误、DE/CLK时序不对、背光驱动不匹配和触摸屏未单独适配。
