NV156FHM-NX1液晶屏应用在哪些场景？点不亮怎么排查

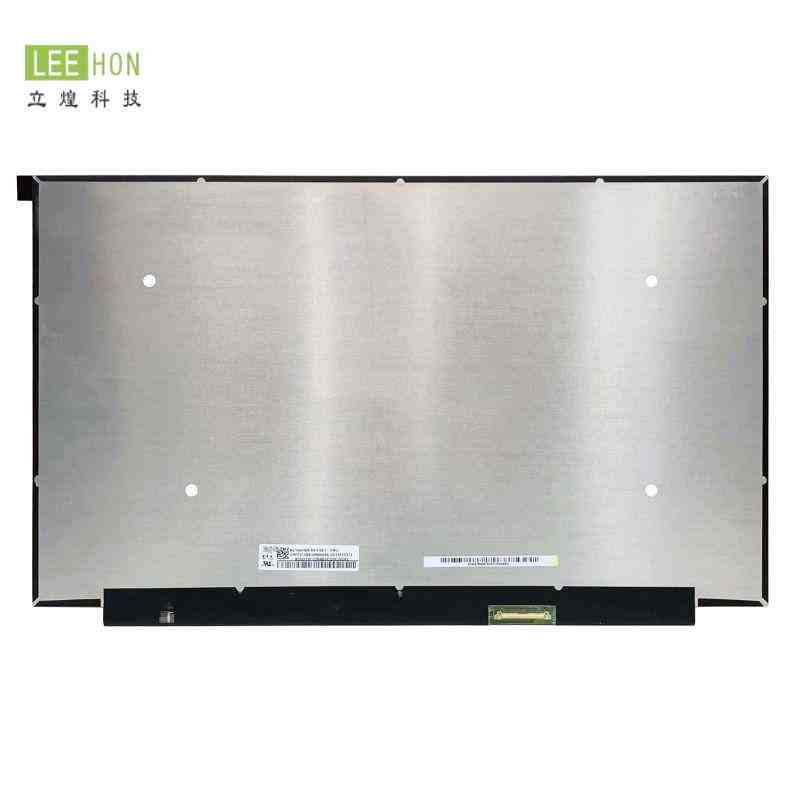

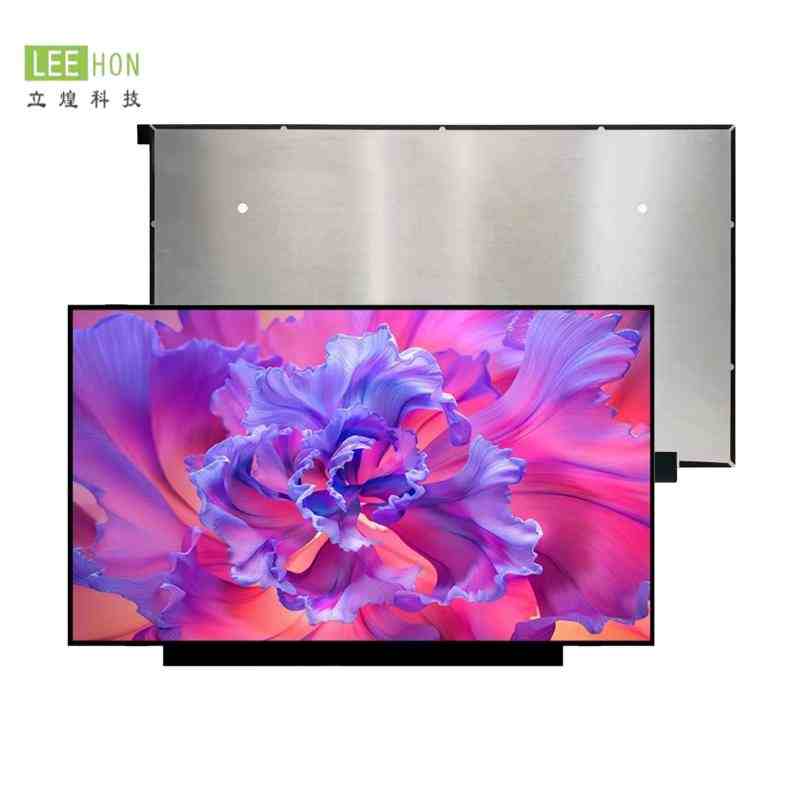

NV156FHM-NX1是京东方推出的一款15.6英寸笔记本液晶模组，采用1920×1080全高清分辨率、ADS常黑显示模式和雾面表面处理，典型亮度约250cd/m²。该屏为非触摸结构，使用40针eDP接口，支持4-Lane eDP 1.4 HBR2传输，常见版本刷新率为120Hz。

NV156FHM-NX1适合哪些应用场景？

该型号主要面向高刷新率笔记本电脑，适合游戏本、性能型笔记本、移动工作站以及对动态画面流畅度有一定要求的便携设备。相比普通60Hz屏幕，120Hz刷新率在游戏画面、页面滚动和动态界面中更加流畅。

在接口和主板条件匹配的情况下，它也可用于便携式显示器、测试设备或定制嵌入式终端。但其公开工作温度范围为0～50℃，亮度约250cd/m²，因此不适合作为户外高亮屏、低温启动屏或宽温工业屏直接使用。工业项目还需要重新评估散热、振动、连续运行和供货周期。

点不亮先判断是哪一种故障

“点不亮”应先分为两种情况。

第一种是屏幕完全黑暗，没有任何背光。此时应优先检查屏线、接口供电、背光使能以及主板屏供电保险。

第二种是屏幕已有微弱发光，但没有图像。这通常与eDP信号、屏参识别、AUX通信、主板固件或数据通道不匹配有关。可以在暗环境下观察屏幕，或使用手电筒斜照，判断是否只有背光故障。

检查屏线和接口是否匹配

NV156FHM-NX1采用40针eDP接口，不能使用普通30针eDP屏线。即使两条线都能连接到主板，也可能存在通道数量、接口宽度和针脚定义差异。该屏需要4-Lane eDP信号，原设备如果只提供2-Lane eDP，通常无法稳定驱动120Hz画面。

排查前应关机并断开电池或主电源，再重新插拔屏线。重点观察连接器是否插歪、锁扣是否到位、排线是否折断，以及转轴位置是否存在长期挤压。禁止在带电状态下插拔eDP屏线，否则可能烧坏屏幕接口、主板保险或信号芯片。

检查3.3V供电与主板输出能力

该屏液晶逻辑部分采用典型3.3V供电，并内置LED背光驱动。维修时应根据规格书针脚定义测量屏端供电，不能仅测主板输入电压。若屏端没有3.3V，应继续检查主板屏供电保险、MOS开关和屏线上电压降。

供电正常但没有图像时，要确认主板是否支持1920×1080、120Hz和4-Lane eDP 1.4。部分主板虽然使用40针接口，但只支持触摸屏、60Hz屏或其他针脚方案，不能仅凭“同为40针”判断兼容。

注意型号版本和替代屏差异

采购或维修时应核对完整标签，包括NV156FHM-NX1后面的V8.0、V8.1等版本信息。不同版本可能在时序、EDID、结构细节或整机认证方面存在差异。安装普通15.6英寸FHD屏测试时，也应确保接口位置、针数、eDP通道和刷新率均符合主板要求。

最有效的交叉排查方法，是使用已确认正常的同规格屏线和液晶屏分别测试。更换屏线后恢复，说明原屏线故障概率较高；更换屏幕后恢复，则需进一步检查原屏接口、背光或内部驱动。外接显示器能够正常显示，只能证明显卡基本工作，不能排除主板eDP接口和屏供电电路故障。

NV156FHM-NX1主要适用于15.6英寸高刷新笔记本及兼容的便携显示设备，不宜仅因尺寸和分辨率相同就应用到普通工业终端。点不亮时，应按照“确认症状、核对完整型号、检查40针屏线、测量3.3V供电、确认4-Lane eDP输出、交叉更换测试”的顺序排查。未经接口和主板能力确认，不建议直接更换其他40针液晶屏通电尝试。
