LCD工业液晶屏单通道LVDS和双通道LVDS能直接互换吗？

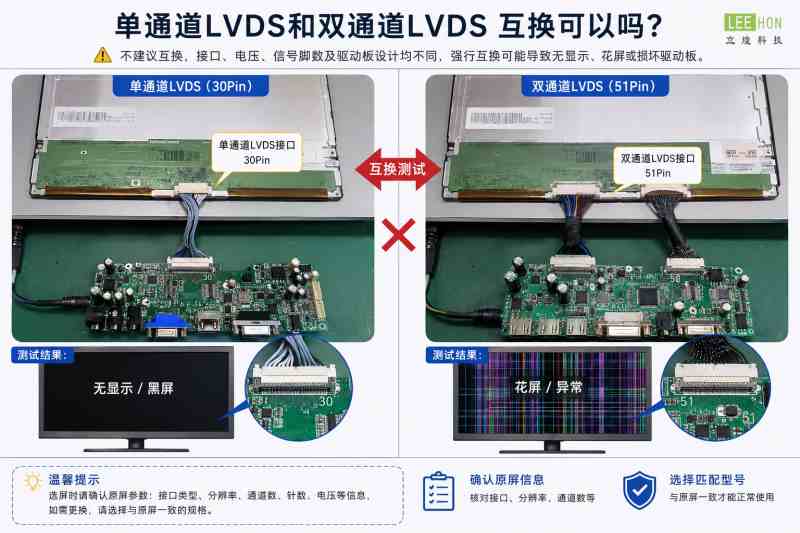

LCD工业液晶屏的单通道LVDS与双通道LVDS通常不能直接互换。两者虽然都使用LVDS差分信号，但传输通道数量、像素分配方式、时钟频率、接口针脚及主板输出模式可能不同。仅凭屏幕尺寸、分辨率或连接器针数相同，就直接插接测试，容易出现黑屏、花屏、画面重叠、左右错位或只能显示部分图像。

单通道与双通道LVDS有什么区别？

单通道LVDS也常被称为Single Link或Single Pixel LVDS，通常由一组LVDS数据通道和一组时钟信号传输完整画面。

双通道LVDS也称Dual Link或Dual Pixel LVDS，一般使用两组数据与时钟通道，分别传输奇数像素和偶数像素。采用双通道后，每组链路承担部分图像数据，可以在较低的单链路时钟下传输更高分辨率或更高刷新率的画面。TI的LVDS桥接器资料显示，双通道输出可将像素分配到奇、偶两组链路，并以约一半的像素时钟传输。

实际通道数量、数据对数量和接口定义仍应以液晶屏规格书为准。

为什么不能只改一根屏线？

单通道主板连接双通道液晶屏时，主板只能输出一组完整像素流，而双通道屏需要同时接收奇数与偶数像素数据。缺少其中一组信号后，屏幕可能完全不显示，也可能出现画面压缩、重复或隔列异常。

双通道主板连接单通道屏同样存在问题。即使只取其中一组输出，该组信号通常也不是完整画面，而是已经拆分后的奇数或偶数像素数据，无法通过简单舍弃另一组信号实现正常显示。

此外，LVDS本身主要规定差分信号的电气传输特性，并不统一液晶屏的连接器、针脚排列和图像协议。完整接口还涉及像素映射、数据格式、时序及机械定义，因此“都是LVDS接口”并不代表能够互换。

什么情况下可以实现转换？

只有主板或驱动板具备单通道、双通道切换功能，并且可以重新配置输出时序时，才可能通过设置实现兼容。

另一种方法是增加专用LVDS转换芯片或转接驱动板，把单像素数据转换为双通道奇偶像素输出，或者将双通道数据重新组合为单通道输出。专用器件需要完成像素重排、时钟转换和数据映射，并不是普通转接线能够实现。TI的相关器件可在单通道和双通道模式之间转换，但仍需根据目标屏的分辨率、像素时钟和数据格式完成电路设计。

替换前需要核对哪些参数？

判断两款LVDS工业液晶屏能否替换，应对照原厂规格书检查：

 • 单通道还是双通道；
 • LVDS数据对和时钟对数量；
 • 18bit还是24bit色深；
 • VESA或JEIDA数据映射；
 • 像素时钟及允许范围；
 • 分辨率、刷新率和时序参数；
 • 接口针数及每个针脚定义；
 • 逻辑供电电压和上电顺序；
 • 背光供电、使能与PWM控制方式。

特别要注意VESA与JEIDA映射差异。即使通道数量相同，数据位排列不一致，也可能导致颜色异常或灰阶错误。不同厂商的24bit LVDS面板可能采用不同的数据映射方式。

常见问题

单通道和双通道屏分辨率相同，可以互换吗？

不一定。部分分辨率可能同时存在单通道和双通道版本，但主板输出模式、像素时钟及针脚定义仍需完全匹配。

双通道屏只接一组LVDS信号能显示吗？

通常不能正常显示。双通道屏的两组信号分别承担不同像素数据，缺少一组后无法组成完整画面。

使用通用驱动板能解决吗？

支持目标屏分辨率、通道模式、数据映射和时序配置的驱动板，经过正确烧录后可能实现替换，但必须使用对应屏参程序和匹配线材。

LCD工业液晶屏单通道LVDS和双通道LVDS不是简单的线数差异，而是两种不同的像素传输结构，通常不能直接互换。更换液晶屏时，应首先确认主板输出模式和目标屏输入要求；存在通道差异时，需要更换支持对应模式的驱动板，或增加专用转换电路。未经规格书比对和样品测试，不建议直接通电尝试。
