29寸电容触摸条形屏怎么选？触控方案及LCD型号推荐

先确定一个问题：你要的是29寸，还是29.4寸？采购29寸电容触摸条形屏时，最容易出现的错误不是接口选错，而是把“29寸条屏”当成统一比例。

目前工程中可以遇到两种明显不同的规格：

条屏类型	常见分辨率	屏幕特点
29.0寸	1920×540	更细长，约32:9
29.4寸	1920×720	高度明显增加，约8:3

例如群创S290AJ1-LE2采用29寸1920×540，有效显示区域为698.4×196.425mm；友达P294IVN01.1则是29.4寸1920×720，有效显示区域达到698.4×261.9mm。两者横向有效宽度几乎一样，但纵向高度相差约65mm。

所以，如果机柜已经开好了一个约700mm宽的窗口，不能只说“我要29寸条形屏”，还必须确定窗口高度。

29寸电容触摸条形屏，其实是三套系统组合

多数29寸LCD条形面板本身并不带电容触摸。完整触摸显示模组通常由：

LCD液晶屏 + PCAP电容触摸传感器/盖板 + 触摸控制器组成。

如果还需要直接连接电脑，则进一步增加：

LVDS驱动板 + HDMI/DP输入 + USB触摸输出。

因此采购时最好区分两类方案。

OEM裸屏方案

适合自助设备、工业设备、轨道交通终端和定制机柜。

配置可以采用：

29寸LCD + 定制PCAP + USB/I²C触摸控制器 + LVDS驱动板

优点是结构、盖板、黑边和接口都可以根据设备定制。

整机触摸显示器方案

适合已经有Windows工控机、安卓盒子或普通PC的设备。

可以直接设计成：

HDMI输入 + USB Touch + 12/24V电源

主机不需要直接处理51pin LVDS，工程集成会简单很多。

第一项：先按界面选择1920×540还是1920×720

1920×540适合真正的超宽条形界面

这种屏幕适合：

 • 地铁线路查询；
 • 商场导购台；
 • 货架查询终端；
 • 工业产线状态栏；
 • 长距离菜单；
 • 楼层索引；
 • 智慧公交信息设备。

页面可以采用“左侧导航+中间内容+右侧操作”的横向布局。

1920×720适合需要较大按钮的触摸设备

720个纵向像素意味着可操作高度明显增加，更适合：

 • 自助查询机；
 • 智慧展厅；
 • 设备操作台；
 • 数字沙盘控制台；
 • 售票与导览终端；
 • 商业互动显示。

如果屏幕不仅是信息显示，还需要频繁点击，1920×720通常更容易布局较大的触控按钮。

第二项：29寸PCAP控制器不能按普通触摸屏选

29寸条形触摸屏又长又窄，对电容触摸控制器提出了一个特殊要求—— 触摸通道必须适合超宽传感器。

控制器能力并不是单纯按照“最大支持多少寸”判断，而与X/Y电极数量、传感器比例、节点数量及电极间距有关。

Microchip当前maXTouch系列可覆盖到45寸显示应用；其M1系列还专门支持超宽形状，通过重新配置触摸通道，可覆盖最高34寸、7:1比例方向的超宽触控设计。

这说明29寸条形屏选PCAP控制器时，应让触摸厂商根据实际玻璃尺寸计算电极：

不能拿一块普通21.5寸电容触摸控制板，直接认为也能带29寸条屏。

否则可能出现中间正常、两端触摸漂移，或者边缘灵敏度不足。

第三项：USB还是I²C触摸接口？

这取决于你的主机。

主机类型	推荐触摸接口
Windows工控机	USB HID
Linux工业电脑	USB优先
安卓盒子	USB HID
ARM嵌入式主板	I²C或USB
自研工业主板	I²C
老设备改造	USB方案较容易实施

主机类型 推荐触摸接口 Windows工控机 USB HID Linux工业电脑 USB优先 安卓盒子 USB HID ARM嵌入式主板 I²C或USB 自研工业主板 I²C 老设备改造 USB方案较容易实施

对于直接连接PC或工控机的29寸条屏，通常采用USB更方便。

如果是批量嵌入式产品，采用I²C可以减少USB资源占用，但需要主板驱动、IRQ、RESET及固件配合。

第四项：触摸屏盖上以后，不能只看LCD原始亮度

LCD规格书中的700、1000或2000cd/m²，通常指LCD模组本身。

增加PCAP以后，中间又多了：

 • 触摸Sensor；
 • OCA/OCR；
 • 盖板玻璃；
 • AG/AR表面处理。

最终整机亮度和反射效果需要重新测量。

因此，可以按照实际环境反向选择：

场景	LCD亮度建议方向
商场、展厅室内	500～700cd/m²
车站大厅、强照明区域	700～1000cd/m²
靠窗查询设备	1000cd/m²方向
半户外设备	高亮+低反射方案
户外强光	需要专门的超高亮与热设计

如果本身就在普通室内使用，没有必要为了参数漂亮直接选择2000nit屏，因为功耗和散热会明显增加。

推荐型号一：群创S290AJ1-LE2——适合高亮1920×540触摸条屏

S290AJ1-LE2是群创InnoLux的29寸原生条形LCD，规格书明确给出：

 • 29寸；
 • 1920×540；
 • 2-channel LVDS；
 • 8bit；
 • 1000cd/m²典型亮度；
 • 4500:1典型对比度；
 • 178°方向宽视角；
 • 内置LED背光转换模块。

其有效显示区域为698.4×196.425mm，外形典型约720.8×226.3mm，LCD使用12V供电；51pin LVDS接口的48～51脚为12V输入。

推荐应用

 • 地铁线路查询；
 • 智能货架终端；
 • 工业产线触摸看板；
 • 商业导航终端；
 • 需要较高亮度的大厅交互设备。

做电容触摸时的建议

PCAP有效区按照698.4×196.425mm方向设计，外层盖板则根据设备前框扩大。

如果用于公共区域，可以考虑钢化盖板+电容触摸，并通过USB连接工控机。

这款的特点是：屏很“长”，1000nit亮度方向比较适合强照明场景。

正式项目仍应确认具体Revision和当前供应情况。

推荐型号二：京东方DV290FBM-N10——适合700nit通用型29寸触摸条屏

DV290FBM-N10同样属于29寸1920×540条形屏。

原始BOE规格资料给出的主要参数为：

 • AA区：705.6×198.45mm；
 • 分辨率：1920×540；
 • 外形约720.8×226.25mm；
 • 8bit、16.7M色；
 • 常黑显示；
 • AG Haze 25%、3H表面。

其典型中心亮度为700cd/m²、典型对比度1200:1，左右上下典型视角均达到89°方向。

显示接口采用LVDS，使用51pin连接器，1～3脚即为12V输入，规格资料明确列出了双路LVDS架构。

推荐应用

 • 银行或政务查询设备；
 • 商场楼层查询；
 • 智慧零售触摸终端；
 • 室内导航设备；
 • 会议室控制台；
 • 工业操作终端。

相比1000nit型号，700nit用于普通大厅通常已经具有较好的亮度基础，功耗和整机热设计压力也更容易控制。

一个容易忽略的地方

虽然DV290FBM-N10和S290AJ1-LE2都是：

29寸 + 1920×540 + 51pin LVDS + 12V

但两者AA区并不完全一样：

 • S290AJ1-LE2：698.4×196.425mm；
 • DV290FBM-N10：705.6×198.45mm。

如果PCAP已经按照其中一款进行了黑边丝印和全贴合，换另一款时必须重新检查显示区对位。

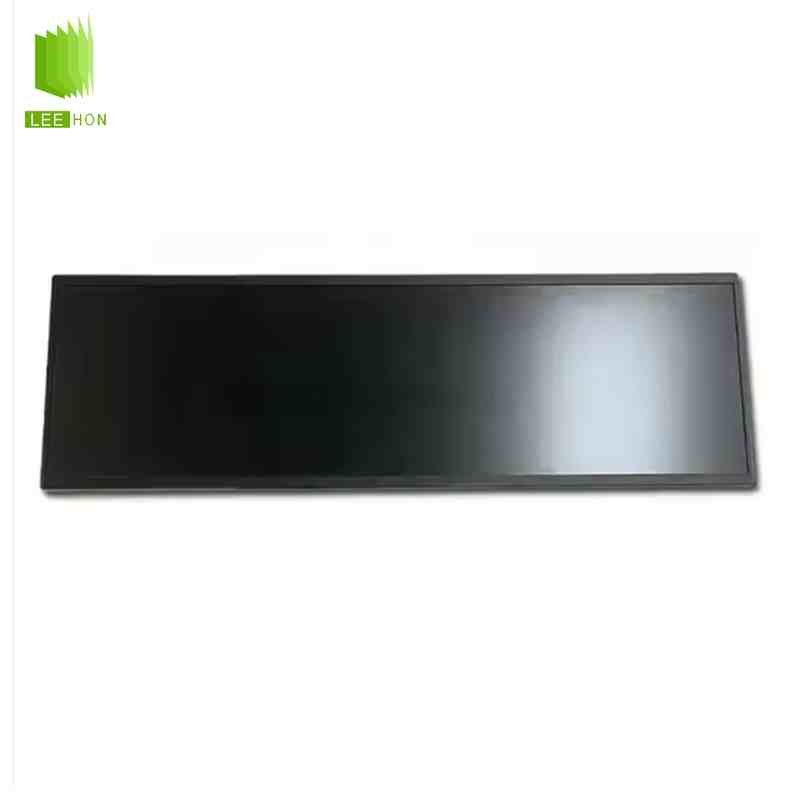

推荐型号三：友达P294IVN01.1——适合1920×720大操作区方案

如果你所说的“29寸条形屏”不要求特别细长，而是希望触摸操作面积更大，可以考虑P294IVN01.1。

该屏尺寸为29.4寸，采用：

 • 1920×720；
 • AA区698.4×261.9mm；
 • 外形约722.2×285.7mm；
 • AMVA3常黑；
 • AG、3H；
 • 支持横屏/竖屏；
 • 24/7运行方向设计。

典型亮度为700cd/m²，典型对比度为4000:1，左右上下典型视角达到89°。

它使用双通道LVDS、51pin综合接口，并采用12V供电；规格书中Pin48～51均为12V输入。

更适合这些设备

 • 展厅交互查询台；
 • 机场信息终端；
 • 大型会议控制台；
 • 设备监控HMI；
 • 智能导览终端；
 • 需要多行按钮的自助设备。

P294IVN01.1与1920×540的29寸屏不能按照替代关系处理。

它的有效高度达到261.9mm，而1920×540方案只有约196～198mm，机柜开窗和电容玻璃都完全不同。

推荐型号四：MDT290000——适合高亮29.4寸项目

如果项目安装在靠窗、半户外或强环境光区域，可以进一步评估Midas Displays MDT290000。

其规格资料给出的主要参数为：

 • 29.4寸；
 • 1920×720；
 • 2000cd/m²典型亮度；
 • 4000:1典型对比度；
 • AA区698.4×261.9mm；
 • 外形722.2×285.7×25.6mm；
 • LVDS；
 • 12V；
 • AG+3H。

不过，高亮的代价也比较明显。

该模组规格书给出的LCD加背光典型功耗约94.6W，其中LED部分约88W。

所以它更适合：

 • 强光展示终端；
 • 半户外信息设备；
 • 靠落地玻璃窗的查询机；
 • 亮度要求明显高于普通室内设备的项目。

如果只用于商场内部触摸查询，使用这类2000nit方案通常没有必要，还会增加风道、金属背板和电源设计工作量。

四款29寸条形LCD怎么选？

型号	尺寸	分辨率	典型亮度	接口	更适合
S290AJ1-LE2	29	1920×540	1000nit	51pin双路LVDS	高亮超宽触摸终端
DV290FBM-N10	29	1920×540	700nit	51pin LVDS	室内综合交互设备
P294IVN01.1	29.4	1920×720	700nit	51pin双路LVDS	大操作区交互终端
MDT290000	29.4	1920×720	2000nit	LVDS	强光、高亮项目

这里没有简单的“哪一款更好”。

要超宽比例：优先看1920×540。

要更大的触摸按钮和纵向空间：选1920×720。

室内：700nit方向已经可以重点评估。

强照明：可以评估1000nit。

强光环境：再考虑2000nit，同时处理散热。

29寸PCAP是框贴还是全贴合？

框贴

LCD与电容触摸之间留有空气层。

优势是：

 • 成本相对容易控制；
 • LCD损坏后更方便拆换；
 • 维修难度较低。

不足是环境光下反射会更明显。

适合普通室内工业设备和自助查询终端。

全贴合

通过OCA/OCR将LCD与PCAP结合。

更适合：

 • 强环境光；
 • 高端交互设备；
 • 对视觉一体感要求高的产品；
 • 需要降低内部反射的项目。

但是29寸条形玻璃长度接近700mm，贴合工艺对平整度、气泡控制和结构应力要求更高。量产前应进行高低温、长期点亮及玻璃形变验证，而不能只检查样品刚贴完时是否有气泡。

盖板玻璃不要只给一个“29寸”

PCAP厂家至少需要这些尺寸：

LCD AA显示区域、LCD外形、前框开窗、整机玻璃外形、黑边宽度、FPC出口位置、安装方向。

例如同为29寸1920×540：

DV290FBM-N10的AA为705.6×198.45mm，而S290AJ1-LE2为698.4×196.425mm。

如果直接使用同一块印刷黑边的PCAP，可能出现黑边压住像素或露出LCD金属边框。

公共设备还要检查水、手套和EMI

29寸电容条屏经常安装在公共设备或工业控制台，因此样品阶段最好专门测试：

 • 干手连续点击；
 • 湿手；
 • 水滴停留；
 • 戴手套；
 • 两端边缘触摸；
 • 10点连续触摸；
 • 长按和拖动；
 • LCD最高亮度状态下触摸；
 • 开关电源干扰；
 • USB长线；
 • 金属外壳接地。

大尺寸PCAP容易受到LCD、电源和环境噪声影响。Microchip的大尺寸maXTouch方案也专门针对显示噪声、电磁噪声及超宽传感器进行了设计，这说明PCAP控制器需要与实际Sensor Stack共同调试，而不是控制板插上USB能识别就算完成。

一个实际场景：地铁自助线路查询台怎么配？

假设设备要求：

 • 屏幕宽约720mm；
 • 显示地铁线路图；
 • 用户可点击站点；
 • 安装在室内大厅；
 • Windows工控机；
 • 现场照明较强。

可以采用：

S290AJ1-LE2 + 定制29寸PCAP + 钢化盖板 + LVDS驱动板 + HDMI输入 + USB Touch。

1920×540界面用于横向展示线路，1000nit亮度应对较亮大厅；触摸控制器使用USB HID，主机侧不需要开发专用I²C程序。LCD本身采用51pin双路LVDS、12V方向。

如果同样的设备需要显示站点详情、地图、按钮和广告区域，1920×540纵向空间可能偏紧，此时可改用P294IVN01.1的1920×720方案。

这就是29寸条形触摸屏最重要的选型逻辑：

先看UI需要什么比例，再决定是哪一种29寸，而不是先决定型号再让软件迁就屏幕。

杭州精显科技可协助29寸条形触摸屏配套

29寸电容触摸条形屏往往不是采购一块标准LCD即可完成，还需要配套PCAP、盖板玻璃、控制器、LVDS驱动板和屏线。

精显科技可根据设备开窗、主板输入、亮度和触摸需求，协助评估群创、京东方、友达等29寸条形LCD，并配套电容触摸、USB/I²C控制方案及HDMI/DP转LVDS驱动方案。批量项目建议在确定LCD型号后再制作PCAP，避免后续更换屏幕造成AA区和黑边重新开版。

29寸电容触摸条形屏，最先确定的是1920×540还是1920×720

29寸电容触摸条形屏怎么选，可以先按照四种需求判断：

需要真正超宽、显示线路和横向信息：S290AJ1-LE2、DV290FBM-N10方向。

需要更大纵向操作区域：P294IVN01.1方向。

需要强光高亮：可以进一步评估MDT290000等2000nit方案。

但LCD型号确定以后，还必须继续核对：

PCAP有效区、盖板外形、触摸控制器通道、USB/I²C接口、LVDS驱动板、亮度、全贴合以及整机散热。

尤其不要把“29寸”理解成统一尺寸。

29寸1920×540与29.4寸1920×720虽然名称只差0.4寸，但屏幕高度、PCAP尺寸、设备开窗和UI布局完全属于两套方案。

常见问题FAQ

1.29寸条形屏一般是什么分辨率？

工程中常见1920×540，另外还有29.4寸1920×720方案。两者比例和实际高度差别明显。

2.29寸LCD原屏自带电容触摸吗？

上述推荐LCD主要属于显示模组，电容触摸通常需要根据LCD和设备外壳定制PCAP及控制器。

3.Windows工控机用什么触摸接口方便？

通常可优先配置USB HID触摸控制器；LCD显示部分则通过驱动板转换成HDMI或DP输入。

4.S290AJ1-LE2和DV290FBM-N10能使用同一块触摸玻璃吗？

不能直接判断。两者分辨率虽然相同，但AA区域分别为698.4×196.425mm和705.6×198.45mm，黑边和有效触摸区应重新核对。

5.700nit做电容触摸后够亮吗？

普通室内设备可以优先评估，但盖板、触摸Sensor和贴合方式会影响最终视觉效果，正式项目应以成品模组实测亮度和现场可读性为准。

6.29寸PCAP控制器可以使用普通大尺寸电容控制板吗？

不能仅凭尺寸判断。超宽Sensor需要根据X/Y电极数量、比例和控制器通道能力重新匹配，尤其要检查长边两端的触摸灵敏度和抗干扰性能。
