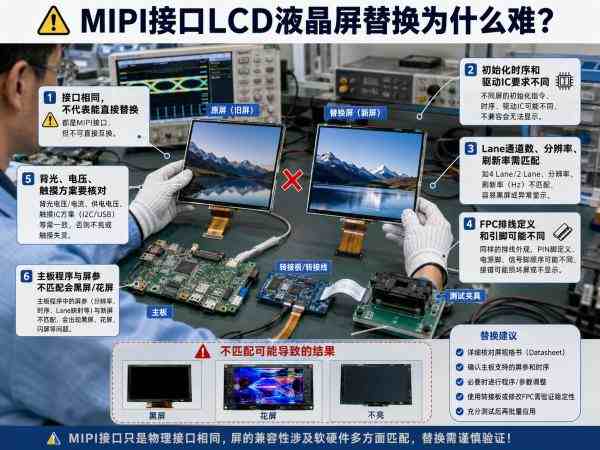

MIPI接口LCD液晶屏替换为什么难？同尺寸、同分辨率也可能无法点亮

MIPI屏替换难，难点往往不在排线，MIPI接口LCD液晶屏即使尺寸、分辨率、FPC针数和Lane数量相同，也不一定能够直接替换。,与部分RGB或LVDS液晶屏相比，MIPI DSI屏幕通常不只是接收连续图像信号。主板在输出图像前，还可能需要按照特定顺序完成供电、硬件复位、寄存器初始化、退出休眠、像素格式设置和显示开启。

MIPI联盟将DSI定义为处理器与显示模组之间的高速串行接口，采用D-PHY物理层，并结合MIPI DCS命令集控制显示模组。标准统一了通信框架，却没有统一所有液晶模组的FPC线序、供电结构和厂商私有初始化参数。

因此，MIPI屏替换更像是一次软硬件联合适配，而不是单纯寻找一块外形相同的LCD。

同样是MIPI，FPC接口没有统一线序

市场上的MIPI液晶屏可能使用20pin、24pin、30pin、31pin、40pin或其他FPC结构，但针数相同并不代表定义相同。

一条MIPI屏线除了时钟和数据Lane，还可能包含：

1. VDDI或IOVCC逻辑电源；
2. VCI模拟电源；
3. 正负偏压输入；
4. RESET复位信号；
5. TE撕裂同步信号；
6. 背光电源；
7. 背光使能及PWM；
8. I²C触摸信号；
9. ID识别脚；
10. 接地和屏蔽脚。

例如两块屏都是30pin MIPI接口，一块可能把1.8V逻辑电源放在前几脚，另一块相同位置却是背光电源或数据Lane。原排线未经逐脚核对直接插入，轻则不开机，重则造成电源短路或损坏屏幕驱动IC。

所以，判断MIPI屏能否使用原线，应对比完整的Pin Assignment，而不是只比较接口针数和排线宽度。

Lane数量相同，传输速率也可能不兼容

MIPI DSI通常可以采用1 Lane、2 Lane或4 Lane等配置。官方技术资料显示，DSI通过Clock Lane和Data Lane传输数据，并可在高速模式与低功耗模式之间切换。

但“都是4 Lane”仍然不代表兼容，还要核对：

参数	可能产生的影响
每Lane传输速率	过低可能带宽不足，过高可能无法锁定
连续或非连续时钟	配置错误可能黑屏或偶发闪屏
RGB565、RGB666、RGB888	设置错误会偏色、花屏或无图
Burst或Non-Burst	模式不匹配可能无法正常刷新
前后肩和同步宽度	可能产生错行、抖动或画面偏移
刷新率	影响总带宽和显示稳定性

MIPI屏需要的Lane速率与分辨率、刷新率、色深和消隐参数共同相关。新屏分辨率相同，但如果像素格式从RGB888变为RGB666，或者显示时序不同，主板DSI Host参数也要重新配置。

Command Mode与Video Mode可能不同

MIPI DSI主要包含Command Mode和Video Mode两类显示方式。

Video Mode通常由主机连续发送完整视频帧，并与屏幕刷新时序同步；Command Mode则会通过命令控制显示区域、写入图像数据或调用模组内部帧缓存。

如果原主板只支持Video Mode，而候选屏要求Command Mode，单纯修改排线无法解决。即使两块屏都支持Video Mode，也可能在以下项目上不同：

1. Burst Video Mode；
2. Non-Burst Sync Pulse；
3. Non-Burst Sync Event；
4. Low Power命令发送阶段；
5. BTA读取功能；
6. TE同步方式；
7. EoTP开关；
8. Clock Lane工作状态。

这也是一些MIPI替换项目“背光亮、信号有波形，但始终没有图像”的原因。

驱动IC不同，初始化代码通常不能通用

这是MIPI液晶屏替换中工作量较大的部分。

MIPI DCS规定了退出休眠、显示开启、像素格式、亮度控制等通用命令。Linux内核的MIPI DSI接口也提供了软件复位、退出休眠、设置像素格式和开启显示等函数。

但实际液晶模组通常还需要一组与显示驱动IC和玻璃参数相关的初始化表，用于配置：

1. 电源电路；
2. Gamma曲线；
3. VCOM；
4. Gate驱动；
5. Source驱动；
6. 扫描方向；
7. 行列映射；
8. 帧率；
9. 像素格式；
10. 极性设置；
11. 显示模式；
12. 睡眠和唤醒时间。

两块屏可能都是7寸、800×1280、4 Lane、RGB888，但只要内部驱动IC不同，原初始化代码就可能无法使用。

实际替换时常见的错误做法，是只把设备树中的分辨率和时钟改成新屏参数，却继续使用原屏初始化表。结果往往是背光正常但黑屏、白屏、画面颜色异常，或者只能显示一部分区域。

供电顺序和RESET时间要求不同

MIPI屏通常包含多路电源，常见有1.8V、2.8V、3.3V及背光电源，部分模组还需要外部提供正负偏压。

不同屏幕可能要求：

1. 先上IOVCC，再上VCI；
2. 延时后释放RESET；
3. 发送初始化命令；
4. 执行Sleep Out；
5. 等待规定时间；
6. 执行Display On；
7. 最后开启背光。

如果上电顺序错误，屏幕可能在冷启动时不显示，但重新开机后偶尔恢复；也可能开机正常，休眠唤醒后黑屏。

Linux显示驱动把供电、复位、初始化、退出休眠和显示开启分成不同的软件操作，也说明MIPI模组的启动不是简单上电即显示。

MIPI屏通常需要修改软件驱动

LVDS替换项目有时只需配置分辨率和时序，而MIPI屏经常需要同时修改：

1. Bootloader显示代码；
2. Linux内核Panel Driver；
3. Android设备树；
4. DSI Host参数；
5. 初始化命令数组；
6. GPIO复位逻辑；
7. 电源调节器配置；
8. 背光驱动；
9. 屏幕旋转和扫描方向；
10. 休眠唤醒流程。

Linux DRM系统需要将MIPI DSI外设绑定到对应DSI Host，并由面板驱动完成显示控制。

这意味着没有源码、没有原厂初始化表，或者主板程序无法修改时，即使硬件条件接近，也很难完成可靠替换。

一个典型替换案例：7寸屏参数相同，接上却只有背光

以一台7寸手持检测终端为例，原屏与候选屏都标注：

1. 7寸；
2. 800×1280；
3. 4 Lane MIPI；
4. 60Hz；
5. 40pin FPC；
6. 电容触摸。

工程人员起初认为只需要重新制作一条40pin转接排线，但接入后只有背光，屏幕没有画面。

进一步排查发现，替代屏存在四项差异：

对比项目	原屏	替代屏
逻辑电源	1.8V	1.8V和2.8V两路
RESET有效状态	低电平复位	低电平复位但延时不同
像素格式	RGB888	默认RGB666，需命令切换
初始化表	原驱动IC命令	需要全新的厂商命令表

最终处理方案不是单纯改线，而是增加2.8V供电、调整RESET延时、导入候选屏初始化代码，并重新设置DSI像素格式和Lane速率。

这个案例说明，MIPI屏的尺寸、分辨率和Lane相同，只能证明具备初步适配基础，不能证明软件和电源兼容。

出现不同故障，可以从哪一层排查？

现象	优先检查方向
完全无背光、无画面	电源、FPC方向、背光和使能
有背光但黑屏	RESET、初始化代码、Sleep Out、Display On
白屏	模组电源正常，但驱动IC未正确初始化
花屏或偏色	RGB格式、Lane速率、数据映射
画面滚动或错位	水平垂直时序、刷新率、视频模式
偶尔开机成功	上电顺序、RESET延时、电源稳定性
休眠后无法恢复	睡眠与唤醒命令、时钟和电源控制
左右或上下颠倒	扫描方向寄存器、行列映射
局部闪烁或干扰	D-PHY时序、FPC阻抗、接地和PCB布线
有显示但触摸无效	触摸是独立I²C/USB接口，需单独适配

什么样的MIPI屏替换成功率相对高？

满足以下条件时，改造难度会相对降低：

1. 使用相同显示驱动IC；
2. 原厂确认初始化代码兼容；
3. 分辨率和刷新率一致；
4. Lane数量和速率范围一致；
5. Command或Video Mode一致；
6. 像素格式一致；
7. FPC连接器和逐脚定义一致；
8. 逻辑电压及上电顺序一致；
9. RESET、TE及背光控制一致；
10. 外形、AA区和安装位置一致。

即使满足这些条件，也只能列为优先验证候选，不宜在未经测试时直接描述为完全兼容。

MIPI屏替换可以分成三种等级

A级：同驱动IC、同初始化、同线序

这类方案改动较少，可以优先保留原主板和原屏线，但仍需要检查版本后缀及结构。

B级：硬件接近，需要修改程序

分辨率、Lane和供电基本匹配，但驱动IC或初始化表不同。通常需要获取新屏初始化代码，并修改Bootloader或内核驱动。

C级：协议或平台不匹配

例如原主板输出2 Lane，而新屏必须使用4 Lane；原板只支持Video Mode，新屏只支持Command Mode；或者候选屏需要主板没有的电源。此时可能需要更换主板或使用MIPI转换方案。

采购替代屏前应向供应商索取哪些资料？

MIPI液晶屏替换不能只索取一页参数表，至少需要以下内容：

资料	主要用途
完整规格书	核对尺寸、电源、线序和时序
Pin Assignment	判断原屏线能否使用
Initialization Code	配置驱动IC寄存器
Power Sequence	设置上电、复位和关机顺序
DSI Timing	配置Lane速率和PHY参数
显示模式说明	确认Command或Video Mode
驱动IC型号	判断原程序能否复用
参考驱动代码	移植Linux、Android或MCU程序
机械图	核对AA区、FPC和安装尺寸
样品版本记录	避免量产版本与测试版本不一致

无法提供初始化代码和完整上电时序的MIPI屏，即使价格和尺寸合适，也可能增加较大的开发风险。

MIPI接口LCD液晶屏替换涉及裸屏规格、驱动IC、初始化代码、FPC转接、电源时序和主板软件。杭州精显科技可根据原屏完整型号、主板平台、MIPI Lane、接口定义及结构尺寸，协助筛选候选液晶屏，并判断项目属于原线验证、改线改程序，还是需要重新设计驱动方案。

送样前建议同时提供原屏规格书、开机程序、主板接口照片和设备系统版本。只有屏幕实物而没有软件修改权限的项目，应优先寻找驱动IC和初始化程序一致的型号。

MIPI屏难替换，是因为每块屏都可能带有自己的“启动规则”

MIPI接口LCD液晶屏替换困难，主要不是接口速度高，而是兼容条件分布在多个层面：

FPC线序、Lane数量、D-PHY速率、视频模式、像素格式、驱动IC、初始化命令、电源时序、RESET控制和系统软件。

同为MIPI只说明两块屏使用相近的通信标准，不等于可以直接互换；同为30pin只说明连接器有30个触点；同尺寸、同分辨率也不能证明初始化和供电一致。

可靠的替换流程应先比较规格书和驱动IC，再确认初始化代码、供电时序和软件修改条件，最后进行限流点亮、开关机、休眠唤醒、温升及长期运行测试。

FAQ

1.同尺寸、同分辨率的MIPI屏能直接换吗？

不能直接判断。还要核对Lane数量、速率、视频模式、像素格式、FPC线序、驱动IC及初始化代码。

2.同为4 Lane MIPI为什么还会黑屏？

可能是Lane速率、D-PHY时序、像素格式、初始化命令或RESET流程不匹配，并不一定是屏幕损坏。

3.MIPI屏替换只改设备树可以吗？

部分参数接近的项目可以通过设备树调整时序和GPIO，但驱动IC不同的时候，通常还需要修改Panel Driver和初始化命令。

4.没有初始化代码可以点亮MIPI屏吗？

少数采用标准默认配置的屏可能可以尝试，但多数模组需要厂商初始化参数。没有初始化表时，适配难度和风险会明显增加。

5.MIPI接口能改成LVDS或eDP吗？

可以通过专用桥接芯片或转换板评估，但需要配置转换芯片、输入输出时序和电源，不能通过普通排线直接转换。

6.替换后只有背光，说明MIPI信号坏了吗？

不一定。背光与图像链路相对独立。应先检查面板供电、RESET、初始化代码、退出休眠命令和Display On命令。
