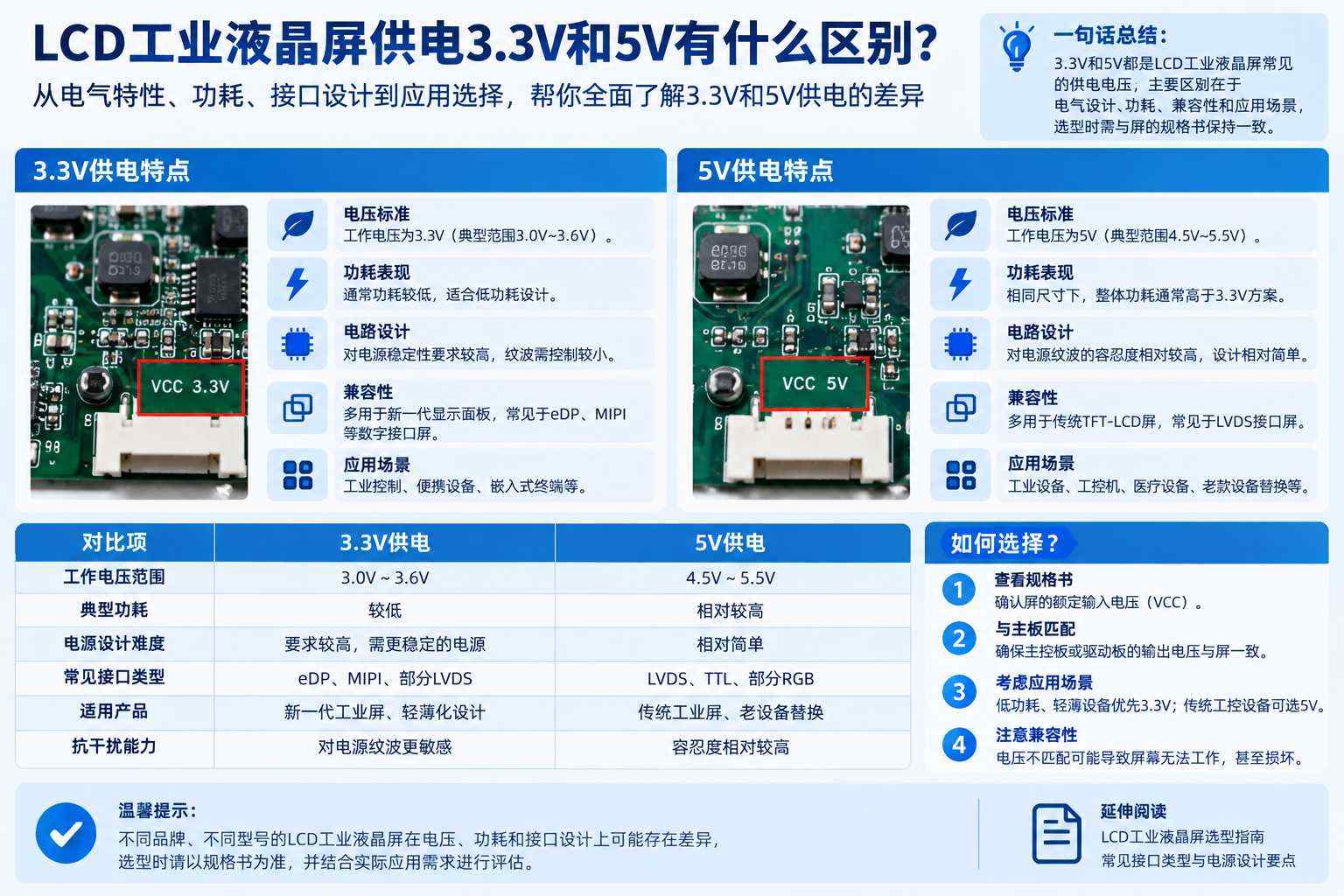

LCD工业液晶屏供电3.3V和5V有什么区别？可以混用吗？

工业液晶屏替换过程中，3.3V和5V是一个很容易被忽略、但又不能出错的参数。实际维修中经常会遇到这样的情况：新旧两块屏尺寸一样、分辨率一样，都是LVDS接口，30Pin连接器甚至可以直接插上，但新屏装上以后没有画面。继续核对规格书才发现，原屏逻辑供电是5V，而新屏要求3.3V。

那么，液晶屏标注的3.3V和5V到底有什么区别？5V屏能不能接3.3V，3.3V屏又能不能接5V？

对于工业LCD来说，答案应该先说在前面：如果规格书明确规定面板逻辑供电为3.3V或5V，就应该按照对应电压供电，不能因为接口和分辨率相同就直接混用。工业主板之所以专门提供3.3V/5V LCD电压选择，本身就说明不同面板存在明确的供电差异。精显多款工业主板也明确要求安装LCD前先查看面板规格书，再选择正确的3.3V或5V Panel VCC。

3.3V和5V通常指的是液晶屏逻辑供电

讨论这个问题之前，首先要把“液晶屏供电”说清楚。工业LCD内部并不是只有一组电源，显示逻辑和LED背光通常是两个不同的供电系统，规格书中常见的VCC、VDD或者Panel Power，一般指液晶模组内部TCON、Source Driver、Gate Driver等显示电路使用的逻辑电源，这部分可能是3.3V，也可能是5V。而LED背光则可能使用另外一组电源，有些屏内部带LED Driver，有些需要外置恒流驱动，输入电压也可能与面板逻辑电压完全不同。

例如Advantech一款工业LCD的接口定义中，液晶面板VCC_IN明确为+3.3V，但背光另外设置了Converter输入、Enable和亮度调节接口，两者并不是同一个供电回路，所以看到一块LCD标注“3.3V”，不能理解成整块屏所有地方都只需要3.3V；看到设备里还有12V，也不能因此认为LCD面板本身就是12V供电。换屏时首先应该确认的是Panel VCC，其次再单独确认LED背光供电和控制方式。

3.3V屏和5V屏，区别并不是“哪个功率更大”

3.3V和5V最直接的区别，是液晶模组内部电路设计所要求的工作电压不同。它并不能直接说明一块屏更亮、性能更强或者更工业级，一块15英寸5V工业屏并不一定比3.3V屏亮，一块3.3V屏也不一定比5V产品功耗低。真正决定亮度的主要还是LED背光系统，而分辨率、响应速度、视角和工作温度则由面板本身的整体设计决定。

因此，选屏时没有必要主动追求3.3V或者5V。只要主板能够正确提供对应电压，并且其他电气参数匹配，两种方案都可以正常使用。

真正需要警惕的是：原设备按照5V屏设计，新买的替代屏却是3.3V；或者反过来。

很多工业主板正是为了兼容不同LCD，才会在LVDS接口附近设计Panel Voltage Jumper。Advantech PPC-175T的主板手册就明确提供3.3V和5V两档LVDS Panel Voltage选择，而且默认值为3.3V。

这类跳线不是可有可无的设置，而是更换LCD之前必须确认的项目之一。

3.3V液晶屏直接接5V

风险比“点不亮”更严重，如果新LCD明确要求3.3V逻辑供电，却把主板设置在5V后直接连接，问题不是简单的“电压稍微高一点”，5V相对3.3V已经高出大约52%。对于按照3.3V设计的TCON、电源管理和驱动电路来说，这可能超过允许输入范围。结果可能是屏幕无法正常工作，也可能造成内部器件过压损坏。

而且这种损坏未必一定表现为“上电马上冒烟”。有时可能先出现异常显示、反复启动或工作不稳定，也可能内部器件已经承受超规格电压，但短时间还没有完全失效，所以在不知道LCD供电规格的情况下，不能抱着“先插上试一下”的想法。

针对LCD接口的技术说明也特别提醒，不同TFT LCD可能采用3.3V或5V，连接前应再次核对数据手册并把LCD Power Jumper设到正确电压，对于工业设备维修，这一步应该放在上电测试之前，而不是点不亮以后再回来检查。

5V液晶屏接3.3V

也不能认为“电压低一点比较安全”，另一种常见想法是：3.3V比5V低，就算接错应该不会损坏，所以可以先试。从过压风险来看，低电压确实通常不像5V直接加到3.3V器件上那么危险，但这并不意味着设备可以正常工作，如果一块LCD内部电路按照5V输入设计，而实际只获得3.3V，内部电源或驱动电路可能无法进入正常工作状态。实际现象可能是完全没有显示，也可能表现为启动异常或者显示不稳定，具体表现取决于面板内部电源架构。

所以“能不能点亮”不能作为判断两种电压是否兼容的方法，工业主板既然专门提供3.3V和5V选择，就应该按照面板规定值设置，而不是依赖面板内部是否“刚好能够容忍”。安装流程通常是先查LCD Datasheet确定VCC，再设置3.3V或5V跳线，然后才连接屏线、配置Panel Type并上电。

对于批量设备来说，更不能因为某一块样品用错误电压暂时点亮，就把这种方式写进BOM。

同样是LVDS，有些屏是3.3V，有些却是5V？

这里还要避免另一个误区：LVDS是信号标准，3.3V和5V则通常是Panel VCC，两者不是同一个概念，LVDS通过差分信号传输图像数据，它有自己的电气特性，而液晶屏内部接收器、TCON和驱动芯片仍然需要供电。因此，两块LCD可以同样采用LVDS信号，却使用不同的Panel VCC。

也就是说：“都是LVDS”不代表供电相同；“都是30Pin”也不代表电源Pin位置相同，工业主板的实际设计也证明了这一点。例如有些LVDS连接器在同一接口上提供可选择的+3.3V或+5V Panel Power，就是为了适配不同LCD。

所以换屏时真正需要核对的是完整接口定义，包括电源脚、地线、LVDS差分数据以及其他控制脚，而不是只确认连接器针数。

原屏5V，新屏3.3V，是不是就一定不能替代？

也不一定。

这里要区分“不能直接混用”和“不能通过适配替代”，如果设备主板本身能够通过跳线、BIOS或者硬件设置把LCD输出从5V切换到3.3V，同时新屏的LVDS Pin定义、分辨率、时序和结构都能够匹配，那么新屏完全可能成为可行替代方案。

这种情况下，真正需要做的是按照新LCD要求重新设置Panel Voltage，而不是继续沿用原屏5V配置。

如果主板没有3.3V Panel Power输出，也不能简单把5V直接送给新屏。有些项目可以增加合适的电源转换或重新设计屏线供电，但这已经属于条件替代，需要根据LCD实际电流、上电时序和设备电路进行设计验证，而不是随便串一个降压模块就完成。

反过来也是一样。如果原屏是3.3V，新屏需要5V，首先要看主板有没有5V Panel Voltage选择。有些工业主板同时支持3.3V、5V甚至12V面板电源，但具体能力必须查对应主板手册，不能根据其他型号推测。Advantech的AIMB-U117就是一个例子，其LVDS面板电压选择接口同时提供3.3V、5V和12V相关供电选项。

因此，供电电压不同并不一定意味着替代失败，它首先意味着不能再按照直接替代处理，需要检查主板是否具备对应电压输出。

供电调对以后也不要只盯着3.3V和5V

工业LCD替换过程中还有一种情况：发现原屏5V、新屏3.3V，把主板跳线改成3.3V以后，屏幕还是没有正常显示，于是怀疑电压设置有问题。

实际上，供电正确只是兼容条件之一。

换屏还需要同时核对分辨率、LVDS单/双通道、6-bit/8-bit、JEIDA/VESA映射、Pin定义和显示时序。有些工业主板在更换LCD以后，还需要重新选择BIOS中的Panel Type。

Advantech的LCD安装说明也明确把Panel Voltage设置和Panel Type设置分成两个步骤：先按照LCD Datasheet选择3.3V或5V，再在BIOS中选择正确面板类型。

这说明，3.3V或5V解决的是“给LCD正确供电”的问题，并不能自动保证图像信号也已经匹配。

所以一块新屏点不亮时，不能只拿万用表测到3.3V就认为剩下都没有问题。

实际换屏时，怎么判断应该用3.3V还是5V？

最可靠的方法不是看经验，也不是看屏幕尺寸，而是查完整型号对应的规格书。

首先找到Power Supply Voltage、VCC或者VDD参数，确认典型值和允许范围；然后查看Connector Pin Assignment，确认哪些脚是Panel Power；之后再查工业主板手册，确认LVDS/eDP接口输出的Panel Voltage以及是否需要通过跳线进行选择，如果是老设备维修，建议把原屏和新屏两个规格书放在一起逐项核对。

重点至少包括：

需要核对	原屏	新屏
Panel VCC	3.3V或5V	3.3V或5V
VCC Pin位置	按原规格书	按新规格书
接口类型	LVDS/eDP/RGB等	是否一致
LVDS配置	单/双通道、位宽	是否兼容
分辨率/Timing	原主板输出	新屏是否接受
背光供电	独立确认	独立确认
EN/PWM控制	原方案	是否匹配

完成这些核对以后，再断电调整主板Panel Voltage设置、确认屏线方向和Pin定义，最后上电测试。

这种流程看起来比“插上试试”麻烦一点，但对于工业LCD来说，实际上能够避免很多不必要的黑屏和硬件损坏。

3.3V和5V真正不能混淆的，是“兼容”和“可以改”

回到最初的问题，液晶屏3.3V和5V可以混用吗？

如果这里的“混用”是指一块明确要求3.3V的屏直接接5V，或者一块5V屏不做任何确认就接3.3V，那么不应该这样使用。LCD应该按照完整规格书规定的Panel VCC供电，特别是把5V直接送入3.3V面板，存在明显的过压损坏风险。但如果原屏和替代屏供电不同，也不意味着项目一定无法继续。只要工业主板能够正确切换Panel Voltage，或者通过经过验证的供电适配方案提供新LCD要求的电压，3.3V和5V之间的差异完全可以作为替代设计的一部分处理。

所以工业液晶屏更换时真正需要记住的并不是“3.3V比5V新”或者“5V屏更工业”，而是一条更简单的原则：LCD要多少电压，就给多少电压。接口能插进去之前，先把Panel VCC和Pin定义搞清楚。

很多工业换屏项目最后点不亮，并不是屏幕尺寸、分辨率选错了，而是忽略了接口中那几根看起来不起眼的电源线。对于LCD来说，3.3V和5V只有1.7V的数字差异；对于内部电路来说，却可能决定这块屏究竟是正常工作，还是从第一次上电开始就已经接错了。
