TFT-LCD液晶屏模组使用的通信协议有哪些？

TFT-LCD是一种基于薄膜晶体管技术的液晶显示器，广泛应用于各种显示设备中，如电视、电脑显示器、智能手机、工业控制屏幕、汽车显示屏等。随着电子技术的不断发展，TFT-LCD屏幕逐渐替代了传统的显示技术，成为现代显示技术的重要组成部分。

TFT-LCD工作时，需要通过不同的通信协议与其他硬件（如微控制器（MCU）、GPU（图形处理单元）、显示驱动IC）进行数据交换。这些协议负责传输图像、文本、视频等信息，并控制显示屏的亮度、对比度、颜色等显示效果。常见的通信协议包括并行接口和串行接口两大类。

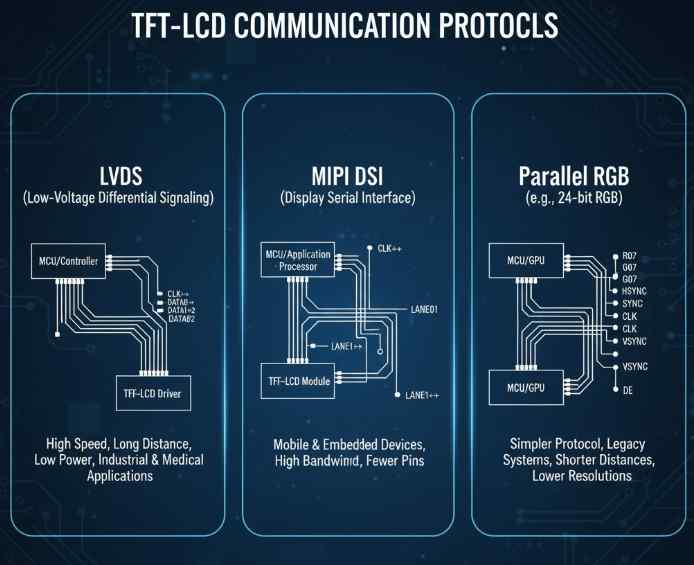

跟着精显科技来深入探讨TFT-LCD使用的通信协议，包括并行通信协议（如RGB、8080/6800并行接口）和串行通信协议（如SPI、I2C、MIPIDSI、LVDS）。我们将逐一介绍这些协议的工作原理、优缺点、应用场景以及它们与TFT-LCD的适配性。

二、TFT-LCD常见的通信协议

1.并行接口协议

1.1RGB接口

RGB接口是TFT-LCD最常用的并行接口协议之一，广泛应用于各种显示设备中。它通过红色（R）、绿色（G）、蓝色（B）三种色光信号以及同步信号（HSYNC、VSYNC）来传输显示数据。

工作原理：RGB接口将每个像素的红、绿、蓝分量通过多条数据线并行传输到显示屏的驱动IC，然后通过液晶分子控制背光透过显示图像。

接口特性：

数据线数量：一般为8位、16位、24位或32位，用于传输每个像素的红、绿、蓝色分量。

时序信号：HSYNC（水平同步）和VSYNC（垂直同步）用于同步图像刷新。

数据传输：并行传输，每个像素的颜色数据通过多条线同时传输，提高了数据传输速度。

优点：

高速传输：并行数据传输方式使得图像数据传输速度较快，适用于大分辨率、高刷新率的显示需求。

简单易用：结构简单，许多显示设备和驱动IC都支持RGB接口。

缺点：

占用多条线：RGB接口需要多条数据线，线路复杂，尤其在高位宽（24位或32位）时，线缆复杂且占用空间较大。

功耗较高：由于并行数据传输，每个时钟周期需要多条信号线同时工作，导致功耗较高。

1.2 8080并行接口

8080并行接口是一种由Intel定义的8位数据总线，常用于早期的TFT-LCD显示屏。

工作原理：8080接口使用8条数据线进行并行传输，通过命令/数据选择信号（RS）、读/写信号（RD、WR）来控制数据传输。同步信号CS（ChipSelect）用于选择目标设备。

优点：

简单易用：该接口传输方式简单，适用于低复杂度的显示设备。

兼容性好：广泛用于旧款MCU和显示设备中，兼容性较好。

缺点：

带宽有限：相比RGB和LVDS接口，8080并行接口的传输速度较低，适合分辨率较低的显示设备。

信号干扰由于数据总线较长，信号容易受到干扰，影响传输质量。

1.3 6800并行接口

6800接口与8080接口类似，也是并行数据传输接口，由6800系列微处理器定义。

工作原理：6800接口采用8位数据线，并通过控制信号（如读/写信号（RD、WR）、命令/数据选择信号（RS））与显示器进行通信。

优点：

简化设计：接口简单，适用于一些较为基础的显示设备。

成熟稳定：被广泛应用于早期的TFT显示屏。

缺点：

速度较低：6800接口的传输速度较慢，无法满足高分辨率显示的需求。

功耗较高：与8080接口类似，信号并行传输时功耗较高。

2.串行接口协议

2.1SPI（SerialPeripheralInterface）

SPI是一种常用的串行通信协议，适用于TFT-LCD与微控制器（MCU）之间的数据传输。

工作原理：SPI协议使用四条信号线：

MOSI（MasterOutSlaveIn）：主设备到从设备的数据线。

MISO（MasterInSlaveOut）：从设备到主设备的数据线（在三线制SPI中没有此线）。

SCK（SerialClock）：时钟信号，由主设备提供。

SS（SlaveSelect）：选择从设备的信号。

优点：

简单易用：相较并行接口，SPI仅使用四条信号线，设计更加简单。

数据传输稳定：由于使用串行通信，传输数据稳定性较高，适合中等分辨率的显示需求。

缺点：

传输速度较低：相比并行接口，SPI的速度较低，通常适用于中等分辨率、低帧率的显示器。

不支持高速图像传输：对于需要高带宽的显示需求（如高清显示），SPI协议可能会受到限制。

2.2MIPIDSI

MIPIDSI是专为移动设备设计的高带宽串行接口，广泛应用于高分辨率的智能手机、平板电脑及其他嵌入式设备的TFT-LCD显示屏。

工作原理：MIPIDSI通过差分信号传输（HS（高速信号）和LP（低功耗信号）），提供高速数据传输，并通过MIPIPHY层接口进行优化。MIPIDSI协议支持多通道传输，可提高带宽。

优点：

高带宽：MIPIDSI支持高分辨率和高刷新率的显示需求，适用于4K甚至8K显示屏。

低功耗：MIPIDSI采用差分信号传输方式，功耗相对较低，适合便携设备。

灵活性强：支持多通道传输，可以根据需要扩展带宽。

缺点：

复杂性高：相较于SPI和并行接口，MIPIDSI接口更加复杂，需要专门的硬件支持。

应用范围有限：目前MIPIDSI主要用于高端智能设备和移动设备，适用于工业液晶屏的应用相对较少。

2.3LVDS

LVDS是一种常见的低压差分信号通信协议，广泛应用于液晶显示器的高速数据传输。

工作原理：LVDS通过差分信号对（正负电压差）传输数据，相比单端信号，差分信号更能有效减少电磁干扰，提供高速稳定的数据传输。

优点：

高传输速率：LVDS能够提供高速的图像数据传输，适用于高分辨率显示。

低功耗：相比传统的TTL或RS-232接口，LVDS具有更低的功耗。

抗干扰性强：差分信号的使用大大提高了抗干扰能力，适合恶劣环境下的应用。

缺点：

硬件复杂：LVDS需要专门的驱动IC和接收电路，相比SPI和并行接口设计更复杂。

成本较高：由于差分信号的需要，LVDS的实现成本较高。

三、TFT-LCD通信协议的选择

选择合适的通信协议对于TFT-LCD的应用至关重要，以下是选择协议时需要考虑的几个因素：

1.分辨率和数据传输速率

对于高分辨率的显示器（如4K显示屏、高清视频），需要选择支持高速数据传输的协议，如MIPIDSI或LVDS。这些协议能够提供更高的带宽，适合显示大量图像数据。

2.设备类型

低功耗设备：对于一些低功耗设备（如嵌入式设备、智能设备），建议选择SPI协议，因为其简单、低成本且适用于中等分辨率显示。

高性能设备：对于要求高显示质量和分辨率的工业显示屏、医疗显示器、车载显示器等，MIPIDSI或LVDS是更好的选择，它们提供更高的带宽和更稳定的显示效果。

3.功耗要求

如果设备对功耗有严格要求，MIPIDSI和LVDS提供更低的功耗，同时也能支持更高的显示分辨率和刷新率。相比之下，并行接口和SPI接口的功耗较高。

4.成本与设计复杂度

如果设备成本要求较低，且对显示效果要求不是特别高，SPI接口或并行接口是较为适合的选择。它们的硬件设计相对简单，成本较低。而MIPIDSI和LVDS在硬件设计和接口实现上更加复杂，适合需要高性能显示的设备。

常见问题

1.TFT-LCD屏幕如何选择合适的通信协议？

选择合适的通信协议需要考虑显示设备的分辨率、刷新率、功耗要求和成本。如果设备需要高分辨率和高刷新率，建议选择MIPIDSI或LVDS协议；如果设备是低分辨率、低功耗的应用，SPI和并行接口更合适。

2.SPI协议的传输速度是否适合高分辨率的显示？

SPI协议的传输速度相对较低，通常适合中等分辨率的显示设备。对于高分辨率（如4K或以上）显示器，建议选择MIPIDSI或LVDS，因为它们能提供更高的带宽和更快的数据传输速率。

3.MIPIDSI和LVDS协议有何区别？

MIPIDSI：适用于移动设备，带宽高，功耗低，支持高分辨率和高刷新率，广泛应用于智能手机和便携式设备中。它采用差分信号传输，并且支持多通道传输，适合高速数据传输。

LVDS：常用于工业设备，支持高分辨率显示，抗干扰能力强，功耗较低。它的传输速率高，适合高质量显示，但需要更复杂的设计。

4.并行接口协议与串行接口协议的优缺点是什么？

并行接口协议（如RGB、8080接口）传输速度较快，适合需要快速传输数据的高分辨率显示设备，但需要更多的信号线，增加了布线复杂度和功耗。

串行接口协议（如SPI、MIPIDSI、LVDS）使用更少的信号线，适用于低功耗设备，但由于串行数据传输，速度相对较慢，尤其是SPI。

5.LVDS适合哪些应用场景？

LVDS广泛应用于需要高分辨率、快速数据传输和高稳定性的显示设备中，如工业显示器、医疗设备、车载显示屏等。它的抗干扰能力强，非常适合恶劣环境下的显示需求。

TFT-LCD液晶模组使用的通信协议有多种，选择合适的协议对于显示效果、功耗、传输速度及成本等方面至关重要。常见的协议包括：

并行接口（RGB、8080、6800）：适用于分辨率较低、成本敏感的应用，但线缆多，功耗较高。

SPI：适用于低分辨率、低功耗应用，支持单向通信，成本低。

MIPIDSI：适用于高分辨率、移动设备、需要低功耗的应用，具有较高的传输速率。

LVDS：适用于高分辨率、高速度的显示应用，抗干扰能力强，广泛用于工业和专业显示器中。
