液晶屏：数码管和点阵屏的主要区别是什么

在电子工程、工控设备、家电控制器、消费电子及户外显示技术不断发展的今天，“数码管”和“点阵屏”依旧是技术工程师绕不开的两类基础显示器件。尽管二者都属于“LED基础显示技术”，但它们在显示结构、驱动方式、可扩展性、编码方式、成本结构、可靠性要求、使用场景等方面存在根本差异。

许多人以为：

“数码管就是显示数字，点阵屏是显示汉字。”

这当然没错，但远远不够。

为什么家电控制器仍大量使用数码管而不是点阵屏？

为什么工控设备、仪表、医疗设备逐渐从数码管升级到点阵屏？

为什么点阵屏比数码管难驱动？

为什么点阵屏需要字库，而数码管不需要？

为什么一个7段数码管只要1块钱，而一个16×16点阵屏可能要几十甚至上百？

为什么数码管几乎永不坏，而点阵屏需要防水、防尘、防腐蚀？

两者属于完全不同的技术体系

1、数码管的结构：Segment（段）驱动显示技术

数码管的本质是“预定义段的组合显示”。

最典型的是7段数码管（7-SegmentDisplay）：

它包含七条LED灯条（A、B、C、D、E、F、G），可通过不同组合表示0——9十个数字。

若带小数点，则会多一个DP段，变成8段。

复杂的字符可使用：

1、14段（字母+基本符号）

2、16段（更完整字母、符号）

每一个段是固定形状，不能改变，因此显示能力有限。

2、点阵屏的结构：Pixel（像素）驱动技术

点阵屏是由一个个可独立点亮的LED像素组成的矩阵结构，如：

1、8×8

2、8×16

3、16×16

4、32×16

5、64×32

6、192×64（户外LED广告级）

每个像素点都可以独立控制亮灭→构成：

1、数字

2、字母

3、汉字

4、图形

5、动画

点阵屏就是“像素屏”，类似早期LCD的点阵显示方式。

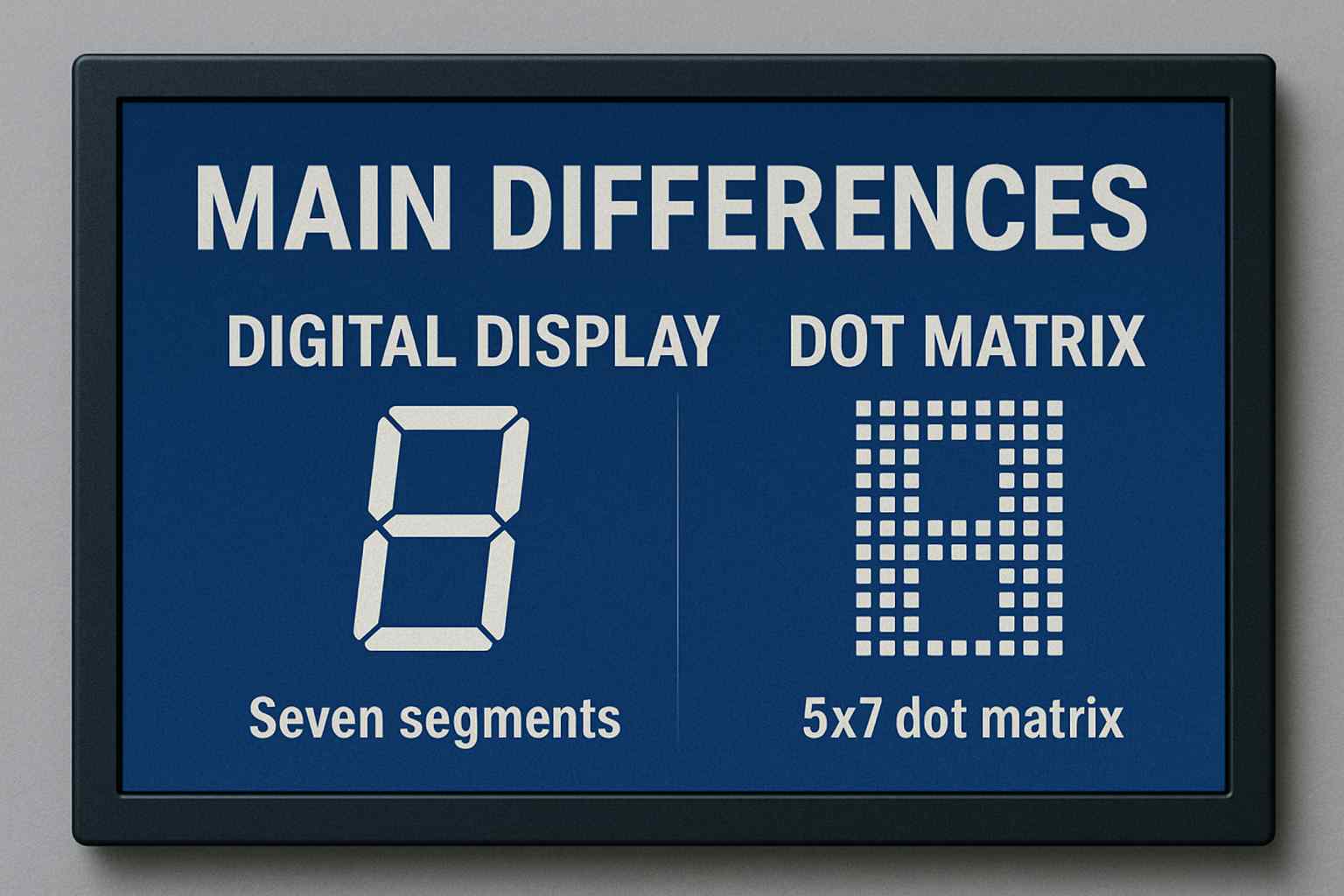

固定字符vs无限字符区别

比较项目	数码管	点阵屏
显示方式	固定段组合	像素点自由组合
可显示数字	√	√
可显示字母	受限（要用14/16段	√完全支持
可显中文	不可能	支持任意汉字
可显示图形	×	√
可显示动画	×	√
灵活性	低	高
扩展性	极低	极强

数码管能显示“预定格式”的内容；点阵屏能显示“任何格式”的内容。

驱动方式的技术差异

1、数码管的驱动：位选+段选的动态扫描方式

驱动方式如下：

1、段（Segment）控制“A、B、C、D、E、F、G”

2、位（Digit）控制“第几位数字”

通常采用动态扫描方式：依次点亮：Digit1→Digit2→Digit3→…

每一位在瞬间点亮，通过视觉暂留形成稳定显示。

常见驱动芯片：

1、TM1637

2、TM1640

3、PT6311

4、MAX7219（可驱数码管或8×8点阵）

特点：

1、控制简单

2、MCUIO占用少

3、不需要字库

4、编码逻辑简单（0x7E=显示数字0等）

2、点阵屏的驱动：行列扫描+字库+恒流IC

点阵屏驱动包含三个关键要素：

①行列扫描（MatrixScan）

例如一个16×16点阵：

16行

16列

共256个像素点

需要MCU或专用IC不断切换行并输出对应列数据。

②字库（FontLibrary）

显示汉字或字符必须通过字库，例如：

GB2312

ASCII

自定义点阵库

显示文字本质是：“从字库中取出点阵矩阵→映射到像素点”

③恒流驱动IC

为了保证亮度一致性，点阵屏必须使用：

TLC5940

MY9221

ICN2038

74HC595（低端用）

HUB75体系驱动（户外LED）

这些IC可提供：

稳定电流

PWM调光

多级灰度

行列切换逻辑

点阵屏的驱动比数码管困难一个数量级以上。此MCU负载、程序复杂度、驱动IC数量，均大幅提升。

从电源与功耗角度的差异



项目	数码管	点阵屏
功耗	低	中到高
LED数量	少（7——16个）	多（数十——数百——数千）
是否需要恒流驱动	不需要	必须
热量	极低	名下发热

大尺寸点阵屏甚至需要：

1、外置驱动电源

2、散热板

3、风扇系统

4、EMC屏蔽

数码管完全不需要。

可视效果差异

1、数码管：数字感强、风格固定

数码管显示效果特点：

冷冰冰的“数字”感觉

只能显示固定段

无法柔和显示

亮度高，但形状死板

适合：

仪表读数

时间、温度、电压等简单参数

2、点阵屏：可设计UI，可显示图形

点阵屏支持：

LOGO

中文提示

滚动字幕

动态动画

图标UI

应用体验明显更好，适合：

工控HMI

医疗设备

自助终端

车载显示模块

成本结构上的差异

数码管成本低的原因

LED数量极少

驱动简单

PCB简单

MCU负担轻

无字库

无灰度控制

量产规模大

单价可做到：

7段数码管：0.5——2元

16段字符管：2——10元

点阵屏成本高的原因

像素数量大量增加

LED灯点需均匀匹配

恒流驱动IC成本高

PCB层数多

需要字库IC或MCU算力

工艺难度高

例如常见价格：

8×8点阵：3——6元

64×32全彩：100——300元

户外LED点阵屏：数百至数千元

两者不是一个量级的产品。

应用场景上的根本分野

1、数码管的典型应用

家电控制器（空调、热水器）

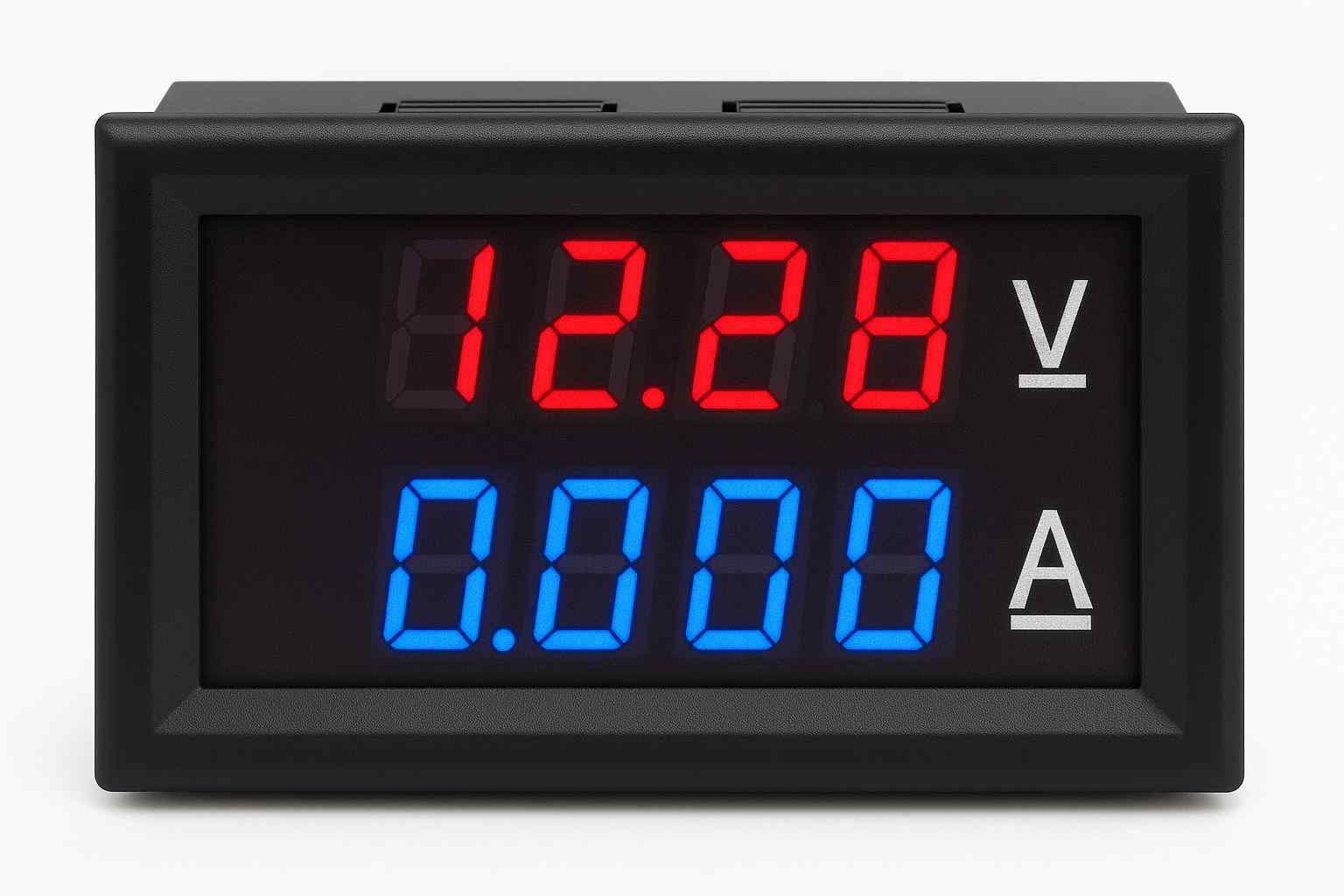

电压电流表

电子秤

时间显示器

电梯楼层指示

UPS显示

简单工业仪表

低成本、固定信息显示→数码管最佳。

2、点阵屏的典型应用

车载LED显示屏

医疗设备提示信息

工控HMI简易显示

公交站牌

户外广告

多语言显示界面

LOGO、图形界面

电子价签ELS

机器人状态显示

可变内容、多语言、图形化→点阵屏不可替代。

为什么很多行业从数码管转向点阵屏？

各行业升级原因包括：

1、用户体验提升：点阵屏能显示汉字、提示、动画，使设备更智能。

2、国际化需求提升：需要多语言UI，而数码管无法实现。

3、复杂仪表需要更多显示信息

例如医疗设备：

血压计

心电监护

呼吸机状态指示

这些信息靠数码管根本不够。

4、品牌美观要求提升：点阵能显示品牌LOGO，提升档次。

常见问题

Q1：为什么数码管这么便宜？

因为：

LED数量少

驱动简单

工艺成熟

应用极大量化

Q2：点阵亮度不均怎么办？

常见原因：

恒流驱动不一致

电流分布不均

老化时间不同

某些LED失效

解决方案：

使用品牌驱动IC（如ICN系列）

选择批次一致的LED

均匀老化8——24小时

Q3：点阵屏显示中文为什么需要字库？

因为每个汉字需要一个点阵图（通常16×16或24×24），MCU避免人工编码，需字库模块。

Q4：数码管是否可以显示字母？

可，但需：

14段数码管

16段数码管

成本比7段高，但远不如点阵灵活。

Q5：多位数码管为什么会闪？

原因：

动态扫描频率不足

MCU性能不够

驱动电流不足

刷新频率应≥80Hz才不易闪烁。

Q6：点阵屏耗电高怎么解决？

方法：

降低占空比

PWM降亮度

使用高效恒流驱动

分区控制

使用低功耗LED

Q7：数码管能否替代LCD？

不能，因为信息量完全不足。

点阵屏逐渐取代数码管，但不会完全消失

1、消费电子已全面抛弃数码管

几乎都改为OLED或LCD。

2、工控和医疗设备大量转向点阵屏

原因：

复杂UI

多语言提示

更智能的交互需求

3、数码管仍将长期存在于低成本、固定数据显示领域

例如：

电子秤

仪表车间

低成本家电

UPS显示

它们仍然需要“最简单、最便宜、最稳定”的方案。

数码管是“预制段”，点阵屏是“可编程像素”。固定显示→选数码管；任意显示→选点阵屏。

数码管胜在：

成本最低

可靠性最高

驱动简单

功耗极低

点阵屏胜在：

显示能力最强

支持图形

支持汉字

可扩展性高

用户体验好

二者并非替代关系，而是不同层级的液晶屏显示技术方案。
