LVDS接口到屏幕之间的线长40cm,会不会影响到差分信号质量？

40cm长吗？会不会影响LVDS差分质量？40cm对LVDS来说“通常不算长”，但已经“足够长到必须按传输线去设计”。这句话看似矛盾，其实是工控现场最真实的经验：

如果你用的是典型工控分辨率（例如800×480、1024×768、1280×800@60Hz一类）、线束是阻抗可控的双绞线、连接器与板端过渡做得规范、端接正确，40cm大概率稳定工作。

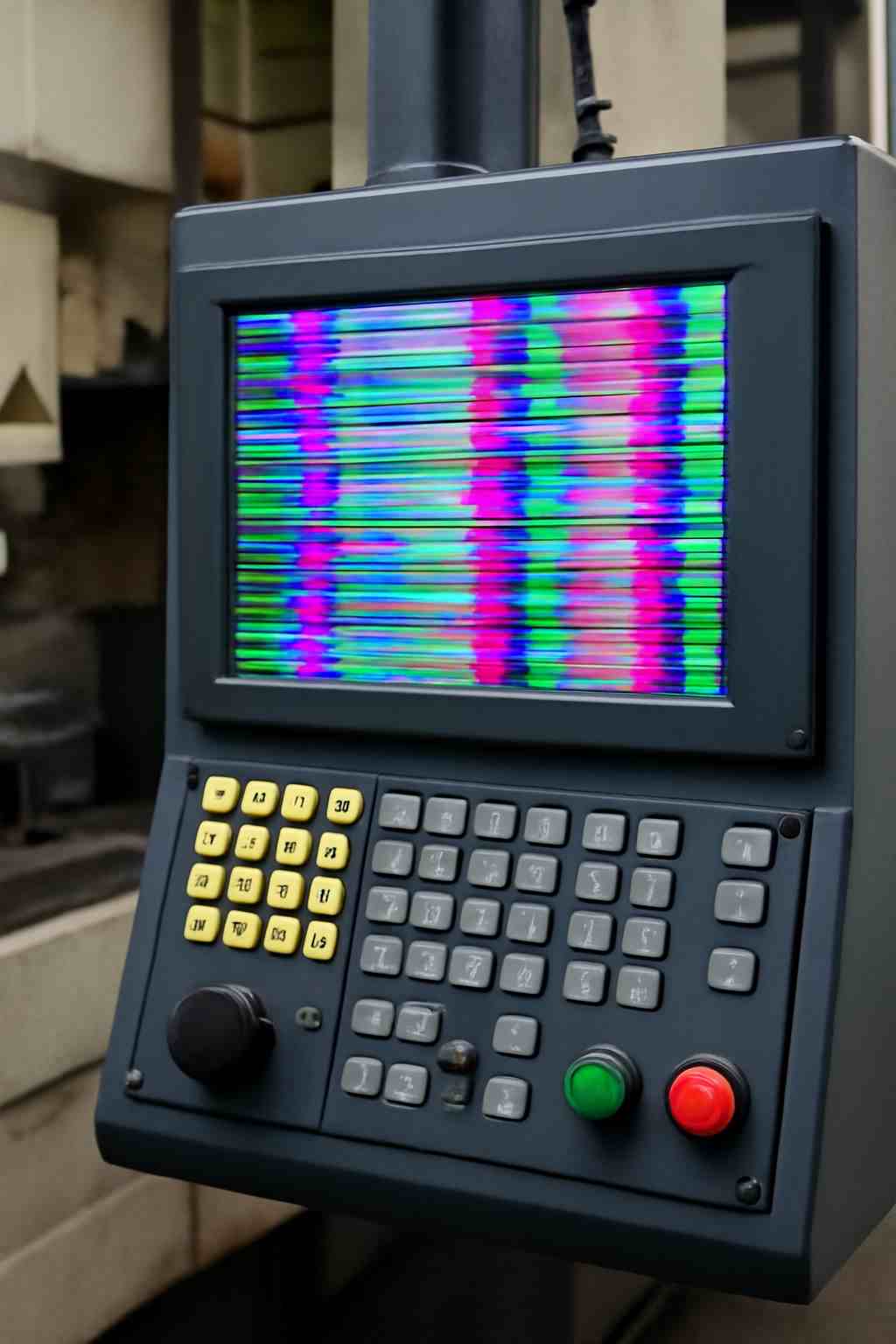

但如果你把40cm当作“随便飞线也行”，或者链路里叠加了不连续的连接器/转接板/长stub（支路）/差分阻抗跑偏/对间偏斜，那么40cm会把这些问题显著放大，表现为花屏、闪烁、偶发黑屏、只在某些工况（电机启停、变频器工作、强静电环境）触发。

真正决定“会不会影响”的不是“长度本身”，而是：链路裕量。LVDS在工程上更怕的是反射、偏斜、共模注入与抖动，而不是单纯的“衰减”。

为什么40cm必须当传输线:从量级上建立直觉

很多人以为“40cm还不就是一根线”，但对高速差分来说，判断标准是：信号上升沿时间与传播延迟的相对关系。

1·在常见线材中，电信号传播速度大约是光速的0.6～0.7倍量级（工程上常用15～20cm/ns的直觉）。

2·40cm单程延迟大约2～3ns量级。

3·LVDS发射端的上升沿往往也是ns级甚至更快。

当“线的传播延迟”接近“上升沿时间”的同一数量级时，反射就不再是理论问题：每一个阻抗台阶（连接器、焊盘、过孔、转接板、线对扭绞变化、线对分离）都会在接收端叠加成边沿畸变，最终表现为眼图收缩或采样裕量下降。

所以在40cm这个长度上，你必须默认它是“传输线链路”，并按以下逻辑设计：

1·差分阻抗目标100Ω（线缆、连接器、PCB过渡要一致）；

2·端接要明确（多数面板/接收端内部已端接，但必须确认）；

3·长度匹配要讲“有效”：对内匹配优先于对间匹配，且避免长stub。

LVDS链路在工控屏里到底传什么：为什么“速率”决定风险敏感度

工控LCD的LVDS通常由1对时钟+若干对数据组成（单通道常见4对：1clk+3data，双通道更多）。风险敏感度与两个因素高度相关：

1.像素时钟/刷新率越高→每对的比特率越高→采样窗口越窄→对抖动/偏斜更敏感

2.对数越多、连接器越复杂→端接与过渡一致性越难保证→反射与串扰概率上升

因此“40cm到底行不行”，最佳问法应是：在我的分辨率/刷新率/通道数/线束结构下，接收端还有多少采样裕量？

你以为是“线太长”，其实是“线没按差分规则做”

在现场，导致40cm出问题的常见原因通常不是长度，而是下面几类细节：

1·线对不是100Ω：临时用普通排线/散线代替双绞，阻抗与耦合不可控；

2·对间偏斜：某一对绕线更长、走线绕远、线束分叉，导致对间到达时间差；

3·连接器pin分配不合理：差分对被拆开、旁边没有足够地针做回流/屏蔽；

4·板端过渡形成长stub：差分线从连接器到芯片/到端接电阻绕了一段，或出现T型支路；

5·共模噪声注入：线束屏蔽端接不当、回流路径断裂、靠近强噪声线缆（电机/变频/高压开关）；

6·供电抖动映射到抖动：发射端供电去耦不足，边沿抖动增大，眼图闭合。

换句话说：40cm是“把问题暴露出来”的长度，而不是“问题的根因”。

40cm链路的“风险快速判定”

条件维度	低风险（40cm通常稳）	中风险（需验证/优化）	高风险（容易花屏/闪屏）
分辨率/刷新率（对应比特率直觉）	低/中分辨率、60Hz常规	高分辨率或高刷新	高分辨率+高刷新且裕量未知
线材	100Ω双绞线、对绞一致	双绞但工艺不稳定/转接多	普通排线/散线/对绞被破坏
连接器/转接	1次连接、过渡短	2次连接或有小转接板	多次转接、长stub、pin拆对
端接	接收端就近端接明确	端接不确定/位置偏远	端接缺失或形成支路反射
EMI环境	远离强噪声线束	与噪声线束并行一段	靠近变频/电机/高压开关区
现象	长期稳定	偶发闪烁/花点	明显花屏/黑屏/只在工况触发

用法：只要“高风险”列命中两项以上，40cm就不应该凭经验放行，必须进入测量验证（眼图/抖动或至少做可复现实验）。

40cm影响LVDS质量的本质：不是“衰减”，而是“采样裕量被四类机制吃掉”

在40cm这种长度上，LVDS差分链路的主要风险通常不是线缆把幅度“衰减没了”，而是让接收端的采样窗口（eyeopening）被逐步挤压。对工控屏来说，最常见的四个“裕量杀手”是：

1.阻抗失配→反射→边沿畸变

2.偏斜（Skew）→数据/时钟相对位移→采样点漂移

3.串扰/共模注入→差分被污染或接收器共模范围被推到边界

4.抖动（Jitter）→眼宽收缩→误码概率上升

40cm会把“每个过渡点的缺陷”叠加到可见程度：你可以把它理解为“把工程细节放大镜”。

阻抗失配与反射——40cm最常见的第一杀手

LVDS的差分阻抗目标通常按100Ω来做系统设计。链路里任何一个“阻抗台阶”都会引起反射，反射叠加到主信号上会造成：过冲、振铃、边沿变形、零交叉点漂移（等效抖动上升）。

40cm链路里最常见的阻抗台阶（按发生频率排序）：

连接器过渡：特别是把差分对拆开、或对旁边没有足够地针/回流路径时；

转接板/子板：从主板到转接板再到屏，等于多一次不连续；

线束工艺：双绞对被拉直一段、分叉太长、对间间距变化；

PCB走线stub：连接器到芯片（或到端接电阻）之间走了长距离、或者出现T型分支。

工程要点

1·端接要“就近”：接收端附近端接比在发射端更能压住反射（但前提是你要确认面板侧是否已内置端接）。

2·stub要“短到可以忽略”：差分链路最怕支路，40cm下支路反射更容易被放大成肉眼可见的花屏/闪烁。

偏斜——“双绞线也会翻车”的根因

偏斜分两类：

对内偏斜（Intra-pairskew）：同一对的P/N线长不一致，差分变“半差分”，共模上升、抗扰变差。

对间偏斜（Inter-pairskew）：不同数据对/时钟对之间到达时间差过大，导致采样窗口被挤压（尤其是时钟对相对数据对漂移）。

在40cm上，如果你用的是合格双绞线并保持对绞，对内偏斜通常不严重；真正容易踩坑的是对间偏斜——比如：

线束中某几对绕了更远的路径；

线束在中途分叉，导致不同对的有效电长度差异增大；

连接器pin排布导致某些对需要额外“绕线”才能到位。

直觉判断：当你遇到“低温/高温、开关门、设备震动时更容易花屏”，偏斜与接触微动叠加的概率很高——它不是“永远坏”，而是“裕量被吃完就坏”。

串扰与共模注入——差分不是免疫，只是更友好

差分对的优势是对外界噪声有更好的抵消能力，但前提是：

P/N两根线受扰动要尽量“相同”（对称性）；

回流路径要连续，屏蔽端接要合理；

线束不要与强噪声线束长距离并行、不要跨分区造成大地电位差。

在车间/工控柜场景，40cm的线束如果和电机线、变频器输出线、继电器线束并行一段，很容易把噪声以共模形式注入LVDS接收端。共模噪声一旦超出接收器允许范围，就会出现误码，即使差分幅度还“看起来正常”。

工程上最易忽视的一点：双绞线本身不等于“屏蔽”。当环境噪声强时，屏蔽双绞（STP）+正确的屏蔽层端接往往比“换更贵的面板”更立竿见影。

抖动（Jitter）——很多“偶发花屏”的真正原因在电源与时钟

你看到的花屏/闪烁，往往是“误码的视觉化”。误码的上游原因很多时候不是线缆本身，而是：

发射端供电去耦不足→输出边沿抖动增加；

像素时钟源抖动大→时钟对漂移、采样点抖动；

地弹/回流不当→等效阈值漂移（对差分接收同样致命）。

因此工程上判断“40cm会不会影响”，不能只盯线束，还要把电源完整性（PI）与时钟质量纳入同一张风险表。

深度对比表：40cm场景下常见线材/互连方案的“真实代价”

目标：不是选“最贵”，而是选“在你数据率与EMI条件下最稳、最一致”的方案。



方案	差分阻抗可控性	串扰/抗噪	装配一致性	成本/供应链	40cm适用结论
UTP双绞线（无屏蔽）	中（取决于线材规格与工艺）	中（环境噪声强时吃亏）	中	低/易得	低/中数据率、干扰可控时通常够用
STP屏蔽双绞线	中-高	高（对共模更友好）	中（端接工艺要规范）	中	干扰较强、并行走线不可避免时优先
微同轴	高（一致性最好）	高	高	高/交期不确定	高数据率或严苛EMI场景的“保险方案”
普通排线/散线	低	低	低	低	40cm高风险：最常见花屏来源之一
多次转接（主板→转接板→屏）	取决于每级设计	易叠加反射/偏斜	低-中	中	40cm下风险显著上升，除非每级过渡严格控阻抗与stub

不换主板也能明显提升稳定性

当40cm出现问题时，整改应按“收益/成本比”排序，通常建议：

1.先修stub与端接：确认接收端端接是否存在/位置是否合理；避免任何T型支路；连接器到芯片的差分走线尽量短且连续参考面。

2.再修线材与工艺：把“伪双绞”换成真实100Ω双绞；分叉段尽量短；必要时从UTP升级到STP。

3.再修连接器pin分配与回流：差分对必须成对相邻、旁边布足地针，避免把对拆散。

4.最后看EMI与电源：线束远离强噪声线；强化发射端供电去耦与时钟质量；必要时加共模抑制（注意：CMC更像“治共模”，不是治反射）。

40cmLVDS互连的“工程目标”与最小闭环

把目标写得工程化，你的设计与验证就不会跑偏。对40cmLVDS双绞线链路，建议你在评审里明确三件事：

1.互连目标：差分阻抗100Ω体系闭环（板端→连接器→线缆→连接器→面板/接收端）

2.结构目标：线束工艺一致（对绞不被破坏、分叉段可控、应力释放与固定点明确）

3.验证目标：在“最差工况”下仍无可见异常（花屏/闪烁/黑屏），并能用可测量证据（眼图/波形/复现概率）证明裕量

4.2线束层面：40cm双绞线怎么做才“稳”

线材选择优先级（按最小改动的收益排序）

基础可用：规格明确的100Ω双绞线（UTP），适合干扰不强、线束走向可控的工控箱体内。

优先推荐：屏蔽双绞线（STP），尤其当线束不可避免要与电源线/电机线并行，或穿越噪声密集区。

高保险：微同轴（micro-coax），适用于数据率更高、连接器更挑剔、项目希望一次性压低风险的场景。

40cm的关键不是“用不用双绞”，而是“对绞是否在连接器前被拉直一段”。很多问题就出在连接器前那几厘米。

双绞线的三条硬规则

1.对绞保持到尽量靠近端子：分叉/散开段越短越好（这是控制阻抗与串扰最有效的动作之一）。

2.差分对不要拆对走线：P/N必须同走向、同环境；不要让P绕开结构件而N直走。

3.线束固定与应力释放：40cm在振动环境下很容易形成“微动”，连接器接触电阻瞬态变化会让眼图裕量瞬间被吃掉。线束要有固定点，连接器前留缓冲弯，避免拉力直接作用在焊点/端子上。



连接器与转接：40cm问题一半死在“过渡”上

你可以把连接器/转接板理解成“阻抗台阶制造机”。40cm链路中，一旦台阶多，就会反射叠加。

连接器pin分配建议（通用原则）

差分对相邻成对放置，避免把P/N拆开；

每对旁边最好配地针（或至少保证参考回流连续），减少共模与串扰；

多对并行时，尽量让相邻对之间有隔离（地或空位），避免对间耦合；

避免“从连接器出来先绕一大圈再回到差分主干”的走线方式。

转接板（小板）是高风险点：能省则省

如果你现在的结构是“主板→线束→转接板→FPC→屏”，建议你优先评估能否减少一次过渡。因为每多一级，你就要额外解决：

过孔/焊盘/走线的阻抗控制

stub的形成（尤其是转接板上未用焊盘形成支路）

端接位置与参考平面连续性



PCB端“落地动作”：把最容易踩坑的点列成清单

差分走线与参考面

差分走线必须有连续参考平面，不跨分割、不跨缝；

控制过孔数量，过孔会引入不连续与反射；

从连接器到芯片/端接电阻的距离要短，避免形成“板上长stub”。

端接位置：确认“谁在端接”

很多面板/接收端内部已经有100Ω端接，但也有方案需要外置端接。你必须通过规格书/原理图确认，否则容易出现两类典型错误：

未端接：反射严重，边沿振铃明显，偶发花屏；

重复端接/端接位置不当：等效负载变化，幅度下降或边沿变钝，裕量变差。

长度匹配：哪些必须做，哪些是过度优化

对内匹配（P/N）优先级最高（保证差分对称）；

对间匹配要看系统容忍度：并不是“越严越好”，真正的目标是“不要出现离谱的对间差异”，尤其是时钟对相对数据对的差异要受控；

线束侧更要关注“实际电长度”而不是PCB上的几毫米差距（很多项目在板上抠长度，却在线束分叉处丢掉了全部收益）。

4.5现场验证与故障排查流程（能执行的版本）

目标：把“会不会影响”变成“可复现、可定位、可验证”。

三步验证法

1.做最差工况复现：让系统处于最大像素时钟/最高负载/最强干扰组合（电机启停、继电器动作、背光最大亮度）。记录花屏/闪烁概率。

2.替换法隔离变量：

先换线材（UTP→STP）或改变走线远离噪声源，看概率变化；

再减少过渡（临时直连绕过转接板），看概率变化；

再调整端接（确认端接是否缺失/重复），看波形与现象变化。

3.看“现象-工况关联”：只在某工况触发，多数是共模/瞬态耦合；长期必现，多数是端接/反射或严重偏斜。

常见问题

1：40cm能不能直接量产放行？有没有一个“放行条件清单”？

可以，但建议至少满足以下放行条件（命中越多越稳）：

1.线材明确为100Ω双绞线，对绞保持到接近端子，分叉段极短；

2.链路过渡次数少：尽量避免“主板→转接板→屏”的多级过渡；

3.端接已确认且位置合理：明确接收端是否内置端接，避免缺失或重复；

4.无长stub：连接器到差分主干/到端接之间的支路尽量为零；

5.走线远离强干扰源：不与电机线、变频器输出线、继电器线束长距离并行；

6.最差工况验证通过：最大分辨率/刷新率、背光最大、电机启停/继电器动作下无花屏/闪烁。

满足以上条件，40cm在工控里通常具备较高的量产把握。

2：什么时候必须从UTP升级到STP或微同轴？

经验上触发升级的典型信号有三类：

工况相关的偶发异常：只在电机启停、继电器动作、强静电环境或某些负载切换时花屏/闪屏→更像共模/耦合问题，STP常是性价比最高的升级。

链路过渡不可避免：多连接器、多转接板、结构限制导致对绞被破坏→风险叠加，升级线材（甚至微同轴）能显著提升一致性。

数据率更高/裕量更薄：高分辨率或更高刷新导致采样窗口变窄→对互连质量更敏感，微同轴属于“买裕量”。

升级的不是“长度”，而是“裕量与一致性”。

3：我怎么判断端接是否正确？没差分探头也能做什么？

没有差分探头时也能做“工程化判断”：

1.查规格与原理图：最可靠——确认面板/接收端是否内置100Ω端接。

2.用现象做归因：

恒定花屏、上电就异常、对线材/走向不敏感→端接/走线stub/定义错误的概率更高；

只在强干扰工况触发、换STP/改变走向明显改善→共模/耦合概率更高。

3.替换/绕过法：临时绕过转接板、缩短连接器到板端的过渡、改变端接方案（在确认安全前提下）——看故障概率是否显著变化，用概率变化锁定方向。

如果你有示波器+差分探头，那就更直接：看连接器前后波形、观察振铃/过冲与边沿抖动趋势，最快定位“反射”还是“噪声注入”。
