G170ETN01.0规格友达17寸AUO工控液晶屏幕

在工控领域，17.0“、4:3、1280×1024（SXGA）的液晶显示屏长期存在一个稳定需求：大量存量工控机/工控一体机/机柜嵌入式HMI的结构开孔、UI布局、主控输出链路都是围绕SXGA体系建立的。G170ETN01.0这类AUO工控液晶屏的价值不在”画质多惊艳“，而在于尺寸比例与接口链路的工程确定性：

1·4:3的可视高度对旧版软件界面（表格、参数列表、报警栏）更友好；
2·1280×1024对双通道LVDS的时序与带宽要求明确，适配大量传统主板/工控机平台；
3·模组集成LEDdriver（板上背光驱动）使系统BOM更集中，但也意味着电源与时序需要更“按规矩来”。

换句话说：你选它，往往是为了兼容、替代、快速交付，而不是为了追逐最新显示技术路线。

一、点亮只是开始

点亮只是开始，真正决定交付的是“LVDS信号链 + 背光电源 + 机箱温升”G170ETN01.0的核心规格信息，决定了它在系统集成时绕不开三件事：

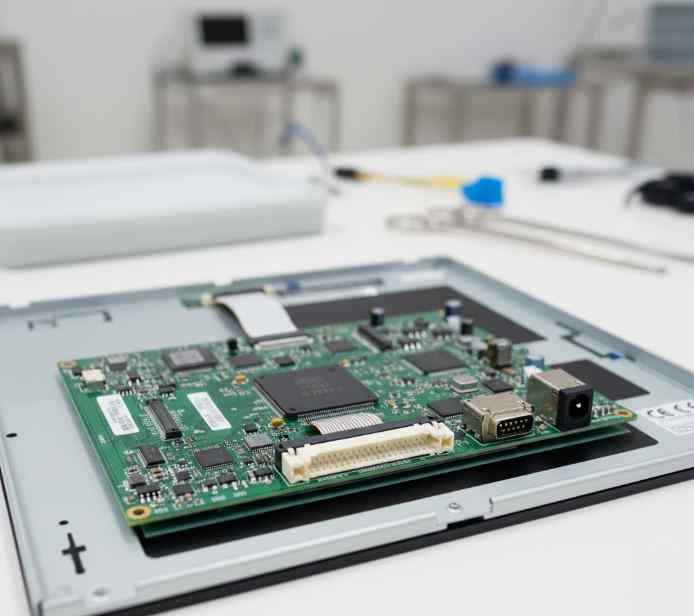

1.显示接口与链路：该lcd面板采用Dual-ChannelLVDS输入（双通道差分），属于典型“工控主板直连型”液晶模组。LVDS的优势是成本与生态成熟，但它对线束、回流路径、共模噪声更敏感：同样是“能亮”，长线束或接地不当会把问题表现为花屏、闪屏、偶发黑屏。

2.供电与上电时序：规格书明确该模组为5V供电，并且对上电/掉电时序与信号状态有要求：当VDD关闭时，输入信号应处于低电平或高阻态；同时给出了电源与背光的时序关系与典型时间参数。工程意义是：它更像一个“带逻辑系统的模块”，而不是被动显示器件——电源跌落、时序乱序、热插拔都可能触发异常显示或需要重启恢复。

3.热态运行与寿命策略：该模组典型亮度350cd/m²、WLED背光、并标注工作温度0~50℃（常见工控等级窗口）。工控机箱往往是密封或弱风道，背光功耗与机箱温升叠加后，会直接影响亮度维持与长期一致性——这也是为什么工控液晶屏“实验室OK、上柜后变暗/偏色”的案例非常常见。

二、关键规格在系统里意味着什么

下面这张表把常用规格与工程含义对齐，便于你在选型评审或替代评审时快速抓重点。

规格项	参数锚点	对系统集成的直接含义
尺寸/分辨率	17.0“；1280×1024（SXGA，4:3）	UI布局与软件分辨率基本锁死；替代时优先锁定4:3与SXGA，否则面板比例变化会带来界面重排与结构重开孔
接口	Dual-ChannelLVDS；30pin（常见）	主控必须支持双通道LVDS输出；线束要按差分阻抗/屏蔽回流工程化设计，避免花屏与掉屏
色彩位深	16.2M（RGB6-bit+Hi-FRC）	与主控输出色深、抖动策略匹配；对”渐变是否细腻“有可解释边界（并非真8bit面板）
亮度/对比	350cd/m²；对比度约1000:1（典型）	室内车间一般够用；若有强光反射或斜视需求，需从前框遮光/表面处理/安装角度补偿，而不是盲目只看亮度
表面处理	Matte；Hardcoating3H	雾面降低眩光但牺牲一点锐度；3H对耐擦拭有帮助但不等于耐化学，需要根据清洁剂与频次做验证
工作温度	0~50℃（常见窗口）	密封机箱/电柜要做热预算：热态可能逼近上限；必要时做风道/导热/背光降额策略
背光/驱动	WLED；模组内置LEDdriver	背光驱动集中在模组，系统侧更省事；但电源质量、上电时序、EMI控制更关键（否则触发异常）
上电/信号要求	VDDoff时输入信号需Low/Hi-Z；给出PowerON/OFF	Sequence主控上电需”先电源、后信号、再背光“并做异常恢复；睡眠/唤醒/热插拔要有策略与日志

三、G170ETN01.0的核心工程特征

1·双通道LVDS（2ch,8-bit）输入，SXGA1280×1024，16.2M（RGB6-bit+Hi-FRC），属于典型“工控主板直连型”lcd面板。
2·模组内置LEDDriver，背光寿命口径常见为30k小时等级；背光控制通常包含PWM与使能等约束。

3·供电与环境窗口以工控常用边界为主（如5V供电、0~50℃工作温度等信息在多家规格页面与资料中一致出现）。

因此，后续你无论讨论“花屏、闪屏、掉屏、黑屏、偶发不亮”，都要回到两条链路：

1.LVDS差分信号完整性（SI）+共模噪声（CM）控制

2.背光电源/使能/PWM的时序与电磁兼容（EMI）

四、双通道LVDS

真正影响稳定性的不是“线长”，而是“回流路径+模式转换+时序裕量”很多工程把LVDS当作“差分=抗干扰”，但在工控机箱里，掉屏/花屏更常见的根因是共模噪声通过不连续回流路径注入，再叠加差分对不对称导致的模式转换（Differential→Common/Common→Differential），最终把本来“看似干净”的差分链路拉崩。

在设计G170ETN01.0的LVDS链路时，建议用“3个层级”去约束：

层级A：电气拓扑（决定能不能稳定工作）

双通道LVDS意味着数据对更多、对间匹配更关键：通道间skew（对间偏差）过大，会直接压缩接收端采样裕量，表现为随机花屏、条纹或特定画面下闪烁。
连接器与线束要维持一致的差分阻抗与参考地连续性。G170ETN01.0的接口信息在资料中常见为30pinLVDS，并出现JAEFI-X系列等连接器信息（以不同版本资料为准）。

层级B：物理走线（决定概率性故障的高低）

差分对要“成对走、成对回”，并在整个路径保持耦合与参考地一致：从主板端连接器、线束、到屏端连接器。

工控机箱里最常见的坑：线束与强电（继电器、接触器、开关电源输入、风扇电机线）长距离并行，导致共模注入；即使差分对本身做得不错，也会因为屏端地弹（groundbounce）触发链路边界问题。

层级C：验证方法（决定你能不能快速定位）

只看“能点亮”没意义：要做扰动测试（电机启停、继电器吸合、输入掉电重启）、温升测试（机箱热态）、以及线束扰动（改变走线位置/捆扎方式）来观察是否出现概率性花屏。
条件允许时，优先用示波器+差分探头看眼图/抖动趋势；做不到眼图也至少做“固定测试图+长时间运行+事件触发录像”，把故障与外界事件建立对应关系。

五、模组内置LEDDriver

G170ETN01.0的规格资料明确提到：模组具备PWM调光能力，且PWM信号不能悬空，等待时应下拉到地；同时Enable（VLEDOn/Off）与VLED、PWM之间存在先后关系（例如使能需要晚于某些信号、关闭需要早于某些信号）。

这类约束在工程上对应三个风险点：

1.上电乱序→背光驱动异常/闪烁/偶发不亮

你会看到“屏亮一下又灭”“重启才恢复”。根因通常不是液晶屏坏，而是背光驱动状态机在边界条件下进入异常态。

2.PWM频率与边沿噪声→EMI注入到LVDS/触发可视闪烁

背光PWM的边沿会产生宽频噪声，走线、回流与滤波做不好时，会同时污染触控/USB/甚至LVDS。工控液晶屏集成时，背光与信号地的回流策略要特别清晰。

3.热态驱动能力与寿命

资料中常见总功耗约13W、背光寿命口径约30k小时等级。高温与高电流会加速亮度衰减，因此需要在机箱热态下评估亮度维持与降额策略。

六、G170ETN01.0这类“工控液晶屏”的系统价值体现在哪里

以系统交付视角看，工控液晶屏与消费屏最关键差异不在“显示参数好一点”，而在：

1·接口生态与可控性：工控主板大量仍是LVDS输出链路，双通道LVDS直连的确定性更强；消费产品更多走eDP/HDMI体系，更新迭代快但替代一致性更难控。

2·持续供货与替代可管理：像G170ETN01.0这种经典17“SXGA模组，其尺寸/接口/结构经常被存量系统锁死，工程上更关注”可替换规则“而非”换代升级“。

3·背光与结构策略：内置LEDdriver让系统BOM集中，但对时序/EMI/热设计的要求更高；消费显示器的背光与控制往往被整机厂封装，你在模组级集成时需要自己承担这些工程责任。

七、从“故障现象”反推“根因—验证—整改—成本影响”

故障现象（现场）	最可能根因（按概率排序）	快速验证方法（优先级）	典型整改策略（从低成本到高成本）	对BOM/成本的影响
偶发花屏/条纹/闪屏（无规律）	共模噪声注入+回流不连续；线束并行强电；通道skew边界	改变线束走向/远离强电是否改善；扰动测试（继电器吸合/电机启停）加	强线束屏蔽与接地回流；调整走线路径；必要时加共模扼流/改善连接器接地	低到中（线束/磁珠/工时）
上电有时不亮、重启恢复	背光EN/PWM/VLED时序乱序；PWM悬空；电源软启动过慢	用示波器抓VLED/EN/PWM上电波形；按规格要求强制PWM下拉	固化上电顺序：先电源稳定、PWM低、再EN；加下拉电阻；软件做背光延时	低（少量器件+软件）
热态运行一段时间后黑屏/掉屏	机箱温升导致电源降额/纹波上升；连接器热膨胀微动；背光功耗推高温度	热风枪/升温复现；监测5V与背光电源纹波；轻压连接器观察变化	改善风道/导热；提高电源裕量与滤波；连接器加固、应力释放	中（结构件/电源余量）
亮度“越用越暗”或批次亮度不一致明显	背光老化与热态驱动；未做降额曲线；不同批次背光差异	热态长时点亮记录亮度；对比不同批次同工况亮度	设定背光目标亮度与热态降额；加入温度采样闭环调光（可选）	中到高（传感/控制）
某些画面/某些分辨率下更易异常	时序参数/极性不匹配；双通道映射错误；主控输出边界	固定测试图、切换时序复现；核对LVDS映射与色深设置	锁定时序与映射；必要时换更稳的主控输出模式或加重定时参数	低到中

备注：该表的“时序/PWM/EN”类问题，与资料中对PWM不可悬空、使能时序关系等提示高度相关；工程上应优先把这些约束固化成电路与软件策略

常见问题

1：G170ETN01.0能不能直接接HDMI/DP输出的主控？

不能“直接接”。它是双通道LVDS输入的液晶屏体系，HDMI/DP是完全不同的链路与协议。工程上通常有两条路径：

1.主控本身支持LVDS（且能输出双通道、匹配时序）→直连；

2.主控只有HDMI/DP→需要转换/驱动方案把HDMI/DP转成匹配的双通道LVDS，并正确处理时序与上电顺序。

关键点不是“有没有板子”，而是转换后仍要保证差分质量、回流与时序裕量，否则会把问题从“接口不匹配”变成“概率性花屏”。

2：LVDS线能拉多长？我用40cm/60cm会不会有问题？

线长本身不是唯一决定因素。更关键的是：差分阻抗一致性、对内/对间匹配、屏蔽与回流路径是否连续、是否与强电并行、连接器是否锁固。

经验上，工控机箱内30–60cm属于常见范围，但**“能亮”不等于“热态+干扰下稳定”**。建议至少做三类扰动验证：

线束位置扰动（靠近/远离强电）；
继电器/电机启停扰动；
热态运行扰动（机箱升温后重复测试）。

只要三类扰动都过，再谈“线长可接受”。

3：同为17寸SXGA的液晶显示屏，为什么替换时经常“不通用”？

因为工控液晶屏的“通用”不由尺寸决定，而由接口脚位、电源域、时序与结构厚度决定：

LVDS通道映射、时序参数、极性差异会导致花屏或颜色异常；
背光驱动方式不同会导致PWM/使能逻辑不一致；
厚度、固定孔位、可视区位置差异会带来结构装配返工。

所以替代必须先锁死“硬约束”，再做验证矩阵，而不是拿到屏就硬换。

G170ETN01.0的交付价值不在“参数多强”，而在“存量生态的确定性”

G170ETN01.0这类17“SXGA工控液晶屏，工程价值来自三点：尺寸比例的存量兼容、双通道LVDS链路的可控性、以及模组内置背光驱动带来的BOM集中化。

也正因为它更接近“可直接集成的模块”，所以项目的关键不在“能点亮”，而在“把边界固化成规则”：

1·LVDS线束与接地回流要工程化，避免共模注入导致概率性花屏；
2·背光EN/PWM的时序与电源质量要固化，避免上电偶发不亮/闪烁；
3·机箱热态要被纳入设计，而不是等到现场“越用越暗”才补救；
4·替代策略要提前定义锁死项（尺寸/接口/时序/供电域/厚度），把救火变成可验证的流程。

把这四件事做成文档、做成测试、做成版本管理，G170ETN01.0就能从“一个lcd面板料号”升级为“可量产交付的液晶显示屏方案”。
