段码液晶屏如何选择驱动IC

文章出处:未知 人气:发表时间:2018-06-13

段码液晶屏如何选择驱动IC

段码显示屏的驱动IC一般为HT的1621,能驱动128段,超过128段就要用1622.还可以选择用单片机,只对于内容较简单的。

LCD段码屏是怎么驱动的

段码液晶屏的驱动步骤下面来介绍一下。

第一步,LCD段码式液晶屏驱动的重要数值:工作电压,占空比和偏压比。这三个参数非常重要,都要满足。

第二步,驱动方式:根据LCD的驱动原理可知,LCD像素点上只能加上AC电压,LCD显示器的对比度是COM脚上的电压值和SEG脚上的电压值之差,当这个电压差大于LCD的饱和电压就能打开像素点,小于LCD或者值电压就能关闭像素点,LCD型MCU已经由内建的LCD驱动电路自动产生LCD驱动信号,因此只要I/O口能仿真输出该驱动信号,就能完成LCD的驱动。

段码式液晶屏幕主要有两种引脚:COM和SEG,和数码管很像,但是,压差一定要有变化,例如第一时刻是正向的3V,那么第二时刻必须是反向的3V,注意一点,如果给段码式液晶屏通直流电,不用多久屏幕就会废了,所以千万注意。

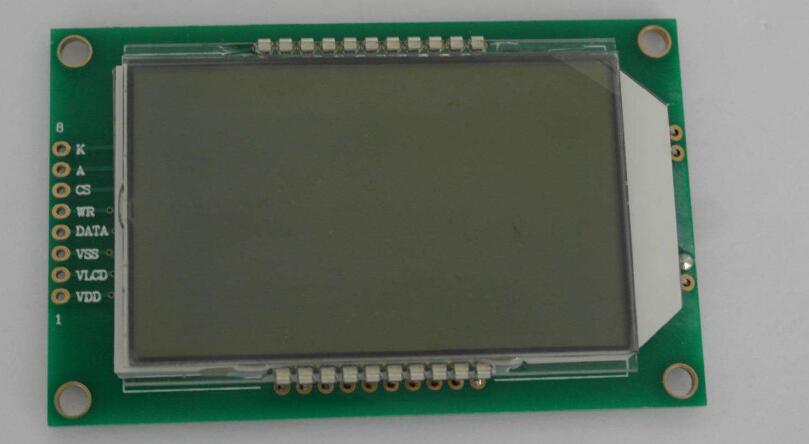

段码液晶屏如何选择驱动IC
HT1621液晶显示驱动IC

应用领域主要用于:电表,水表,气表,热能表,家用电器,游戏机,电话机,消费类电子产品。

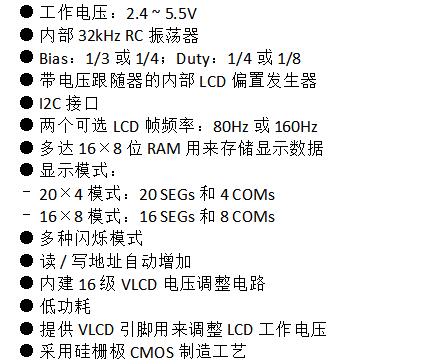

产品特性

段码液晶屏如何选择驱动IC
封装形式有:LQFP44,SSOP48,LQFP48,DIP28,DICE裸片。另外可以定制COB邦定片,或其他特殊规格封装。

HT1621液晶显示驱动详细原理及程序

1、概述

HT1621是128点内存映象和多功能的LCD驱动器,HT1621的软件配置特性使它适用于多种LCD应用场合,包括LCD模块和显示子系统。用于连接主控制器和HT1621的管脚只有4或5条,HT1621还有一个节电命令用于降低系统功耗。

在虎风所做的这个系统中ht1621用于驱动一个静态的LCD液晶显示器。液晶显示的方式分为静态显示和动态显示。静态与动态的区别在于静态显示是持续供电的,而动态显示是利用人的视觉停留效果,快速扫描数码管各个段,让人在视觉上感觉到数码管是同时显示的。

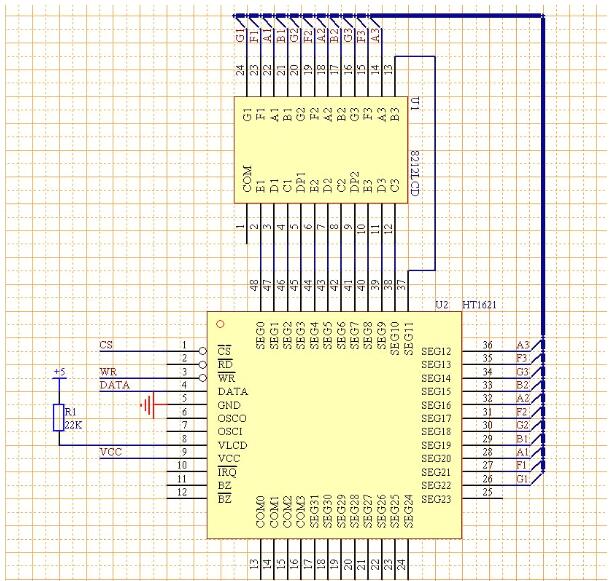

2、HT1621接线原理图

段码液晶屏如何选择驱动IC

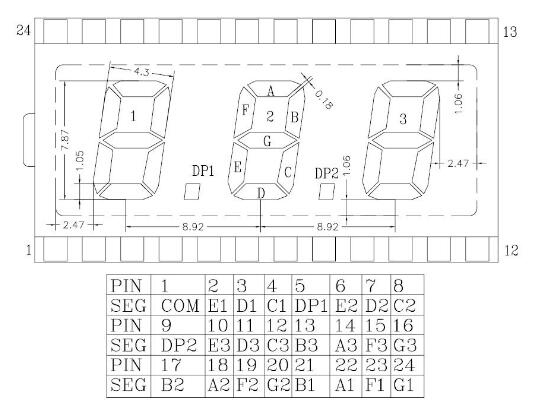

3、静态LCD结构图

段码液晶屏如何选择驱动IC
4、几个曾经纠结的概念

TImebase:时基,即时间基准,可以用来输出,作为外部时钟的时间基准。占空比:将所有公共电极(COM)各施加一次扫描电压的时间叫一帧,单位时间内扫描多少帧的频率叫帧频,将扫描公共电极(COM)选通的时间与帧周期之比叫占空比。通常占空比等于公共电极数N的倒数,即1/N。这就是说假如你要驱动4个液晶,就需要4个COM,那么你的占空比就要设定为1/4。

偏压比:指的是液晶的偏压系数,可以看看专业技术文章,偏压目的是克服交叉效应,通过把半选择点与非选择点的电压平均,适度提高非选择点的电压来抵消半选择点上的一部分电压,使半选择点上的电压下降,从而提高显示对比度;最终行半选择点和非选择点上的电压均为显示电压的1/a,1/a就称为偏压系数,也称为偏压。此方法称为1/a偏压的平均电压法,简称为1/a偏压法。

VLCD(LCD驱动电压):LCD的驱动电压为加在点亮部分的段电压与公共电压之差(峰-峰值)。

5、关于RAM地址映射的概念

Ht1621有一个32*4的LCD驱动,映射到32*4的RAM地址。

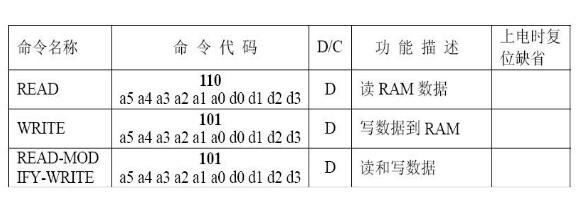

段码液晶屏如何选择驱动IC
上图中写命令101后面跟6位RAM地址,那么这个地址是如何确定的呢?其实说白了也很简单,RAM地址就是SEG的序号。我们要点亮一段液晶管需要给他提供一个电平,而这个电平是由SEG管脚提供的,SEG管脚电平的输出又取决于对应RAM地址中的值。

驱动一个8段数码管的顺序是A,B,C,D,E,F,G,DP,我们认为前面LCD结构图中的数码管3为我们要显示的低位,那么连接原理图中A3的是SEG12,我们就说此时的RAM地址为0b001100,连接B3的是SEG11,对应的RAM地址为0b001011,依次类推,第一个数码管的所有地址为:

0b001100,0b001011,0b001010,0b001001,0b001000,0b001101,0b001110,0b000111//DP2。
