如何定制段码液晶屏

文章出处:未知 人气:发表时间:2018-06-19

段码液晶屏,是上世纪60年代主流显示产品,最早研发于日本,提供简单快捷的显示效果,反应速度快,对比度高,成本低。80年代,该工艺从日本引进入中国,一度在各行业被广泛运用。80年代率先在大陆推出STN生产线,进一步把段码液晶屏视角大大改善,使得段码液晶屏在中国保持40年的发展势头。

段码液晶屏主要是替代LED数码管(由7个笔段组成,用于显示数字0~9),如计算器、钟表等,显示内容均为数字,也较简单。

现在的生活中,许许多多的电子设备都会用到段码液晶屏,段码液晶屏一般也多为定制,那么段码液晶屏开模的流程是怎样的呢?

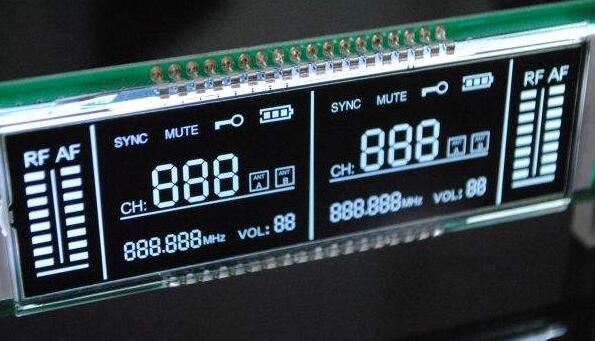

如何定制段码液晶屏
定制段码液晶屏需提供的参数

1、你需要的尺寸(重要的是视窗尺寸)

2、是否需要背光(若是需要在晚上的时候使用,建议还是用背光)

3、驱动是自己做还是让驰宇微做(让弛宇微做,就是带有PCB板的段码液晶模块)

4、提供显示效果图或者是图纸5、需要什么颜色(一般有蓝底白字、黄绿底黑字、白底黑字、黑底白字)

6、工作电压

7、连接方式是金属管脚还是导电胶条

8、是全透还是半透的

9、视角是需要好点的还是一般的(TN LCD、STN LCD、FSTN LCD VA LCD)

定制段码液晶屏需提供的参数1、你需要的尺寸(重要的是视窗尺寸)2、是否需要背光(若是需要在晚上的时候使用,建议还是用背光)3、驱动是自己做还是让驰宇微做(让弛宇微做,就是带有PCB板的段码液晶模块)4、提供显示效果图或者是图纸5、需要什么颜色(一般有蓝底白字、黄绿底黑字、白底黑字、黑底白字)6、工作电压7、连接方式是金属管脚还是导电胶条8、是全透还是半透的9、视角是需要好点的还是一般的(TN LCD、STN LCD、FSTN LCD VA LCD)

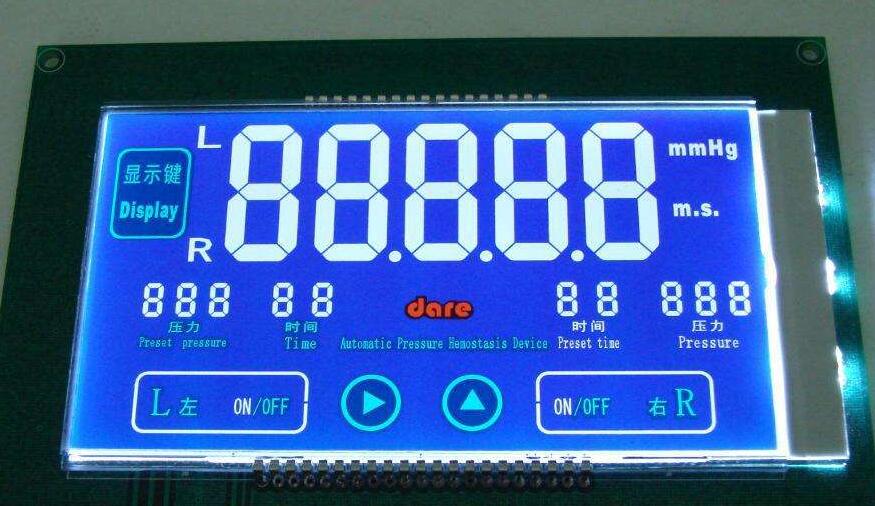

如何定制段码液晶屏
段码液晶屏的开模流程

1、开模过程

l)资料核实:尺寸、显示图形、逻辑表、显示模式、驱动参数(Vo、Duty、Bias)、连接方式、温度条件等

2)出图:外形图设计

3)图纸确认:图纸修改

4)模具制作:版图设计、光刻菲林制作(电极x2、边框、银点、PI、测试PCB)、丝印网、凸版、测试架

5)出样:样品制作

6)样品确认:重新出样或修改模具后重新出样

2、开模周期:一般出图1~3天,视图纸复杂程度及原始资料完整性;出样时间(包括模具制作)一般在图纸确认后2周左右。样品制作因涉及环节较多,包括模具设计、模具制作、材料选择、工艺选择、试生产、样品测试等,故一次成功的几率约在90%左右,如不成功,周期可能明显延长。

3、样品数量:5~10pcs(特殊情况另商定)

4、图纸修改:在图纸正式确认前,可对图纸提出任意修改意见,我们将在第一时间内修改图纸,不限次数,也不收取任何修改费用,当然这可能会影响周期。

5、以下重新出样不需重新收取开模费:修改Vo,修改偏光模式、由于供方原因导致样品和需方确认图纸不一致等。

6、以下重新出样或模具制作后修改需重新收取开模费:样品和需方确认图纸一致,但需方要求修改(尺寸、显示图案、逻辑表、观察方向等)导致需重新制作模具。

如何定制段码液晶屏
段码液晶屏开模注意事项

1、视角

视角和反应速度是它们的共同特性以及共同区别。

现在人们接触最多的就是手机上的液晶屏了,统称为TFT屏,基本上是看不出来有视角范围的衰减,而比较低端类的TN,HTN,STN显示屏则有着明显的视角区别。行业内的名词参数:6H,9H,3H,12H.也就是我们所说的6点钟方向、9点钟方向、3点钟方向、12点钟方向的意思了。以一挂时钟来做为参考-说明视角的方向,6点为仰视,3点为左侧视,9点为右侧视,12点为俯视。选购时这几点是尤为关键的。

2、温度

温度也是液晶屏中的主要参数之一,在定制期间,屏厂都会发一份图纸,这里面就有一类必不可少的参数:“工作温度,储存温度”这两项。在设计的时候必须要注意这个参数,考虑产品是在哪一种环境下工作的。液晶屏一般是分为3-4个范围,常温(0-50℃)范围,宽温(-20-75℃)范围,超宽温(-30-85℃)范围。在选择错误时则会出现如下的反应:在低温环境下显示屏会反应缓慢,在高温下会有底影的存在。

3、驱动模式及电压

驱动模式也就是和驱动IC相匹配的一个设置,所以在选LCD之前应该要先选好驱动IC,驱动IC里面会有一个详细的说明。或者直接做成显示模组,即可不用考虑此项内容了。行业内的术语为:占空比和偏压比这两种。只要提供这两种参数液晶屏工厂就会有解决方案了,电压也是需要提供的。

4、真值表

这个就不用多说了,是软件编程需要识别LCD的地址的表格

5、显示模式

效果的展现,目前低端屏大多只能是黑白色,LCD的显示原理充分说明了其本生是不能发光的,所以需要底部的背光才能够看清楚,所以衍生出了正显模式,负显模式,全透模式,半透模式,他们之间也可以有很多的组合。

在一般情况下,正显模式是黑字白底的,负显模式为需要加底部背光黑底背光色,半透模式为正显的底部背光的,全透模式有负显也有正显的,大部分都是属于带背光显示的。

6、连接方式

玻璃器件的连接方式有很多种,热压纸,斑马条,金属脚,软排线等等。
