液晶屏LCD与TFT液晶屏有什么区别？结构原理与显示性能一样吗？

“液晶屏（LCD）”和“TFT液晶屏（TFT-LCD）”这两个词经常被混用，但它们在技术层级、结构原理、显示性能和应用场景上其实存在明显区别。液晶显示（LCD,LiquidCrystalDisplay）是现代平板显示技术的基础。自20世纪70年代以来，LCD已从早期的TN（TwistedNematic）型显示发展为高性能的TFT（ThinFilmTransistor）主动驱动显示。

在行业中，人们常说“LCD屏”“TFT屏”，实际上TFT-LCD是LCD技术的一种具体实现形式，是“液晶显示屏”的高级阶段。

要理解两者区别，需要明确：

LCD是一个广义概念，表示“使用液晶作为光调制介质的显示技术”；

TFT-LCD是LCD技术的一个分支，采用“薄膜晶体管阵列”作为驱动方式，是“主动矩阵型LCD”。

可以简单理解为：所有的TFT都是LCD，但并非所有LCD都是TFT。

一、定义与分类

1.LCD（LiquidCrystalDisplay）液晶显示屏

LCD是一种依靠电场控制液晶分子排列，改变光线透过率的显示器件。它本身不发光，而是通过背光源+液晶层+偏光片调制光线实现图像显示。

按驱动方式分为两大类：

被动矩阵（PM-LCD,PassiveMatrixLCD）：如TN、STN液晶屏；

主动矩阵（AM-LCD,ActiveMatrixLCD）：如TFT-LCD。

早期的计算器、电子表、仪表屏等多为STN或TN类型LCD。

2.TFT-LCD（ThinFilmTransistorLCD）薄膜晶体管液晶显示屏

TFT-LCD是LCD的一种主动矩阵型显示技术，在每个像素点下方集成一个薄膜晶体管（TFT）作为电子开关，通过电信号独立控制液晶分子的取向角度。

TFT的引入解决了传统被动矩阵LCD中：

响应慢

残影重

亮度低

对比度差

等问题，使液晶显示可以实现视频级动态显示。

TFT技术由日本日立公司于1987年率先商用，目前已成为全球主流LCD技术标准。

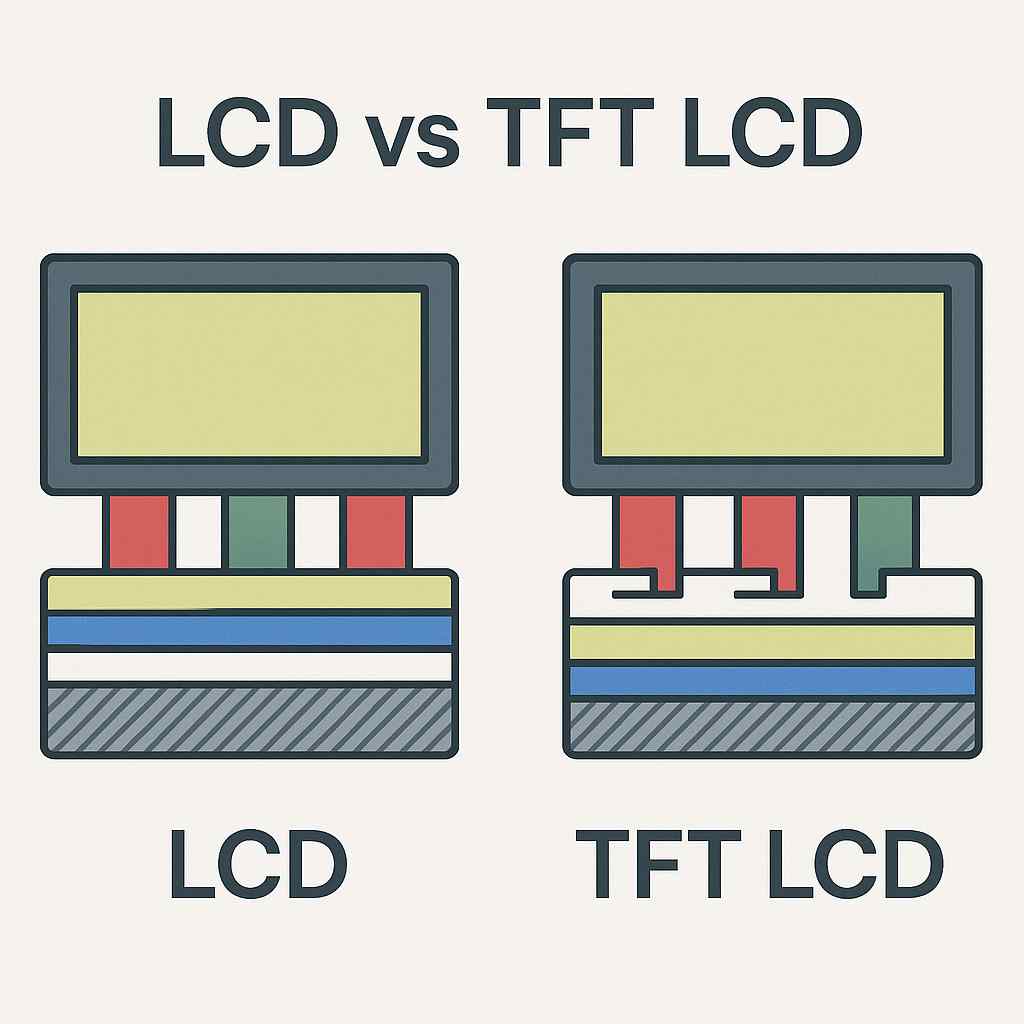

二、结构组成上的区别

层级	普通LCD（STN/TN）	TFT-LCD
驱动方式	被动矩阵	主动矩阵（每像素独立控制）
电极结构	行列交叉电极阵列	每个像素带TFT晶体管+电容
响应控制	全局控制	像素级控制
电光层	液晶层（扭曲或超扭曲结构）	液晶层（TN、IPS、VA等模式）
光源	CCFL或LED背光	LED背光为主
电路板	简单时序控制板	含T-CON、Gate/Source Driver
可视角度	小（30°~60°）	大（170°以上）
色彩深度	256~4096色	16.7M色（24bit）

可以直观地理解为：TFT-LCD是在LCD的基础上加入了微型半导体驱动阵列，实现了像素级独立控制和高速扫描。

三、显示原理的区别

1.LCD显示原理

LCD的基本原理是“电光调制”：液晶分子受电场控制旋转，从而改变光线的偏振角。

无电压时液晶分子呈螺旋排列，使光线通过偏光片时被旋转90°，透光状态；

施加电压后分子重新排列，阻止光线通过，形成暗态。

由于每次控制信号都需作用于整行或整列像素，因此响应速度较慢（约100ms以上），只能显示静态图像。

2.TFT-LCD显示原理

TFT-LCD在每个像素后增加一个“薄膜晶体管（TFT）”和一个“储能电容”。

当扫描信号导通时，该像素的电容被充电；当扫描信号关闭后，TFT晶体管维持该像素电压，直到下一次刷新。

这种方式实现了：

像素独立驱动

灰阶精细调节

动态视频显示

更高亮度和色彩饱和度

因此，TFT-LCD属于主动矩阵显示技术（AM-LCD），而普通LCD属于被动矩阵（PM-LCD）。

四、性能参数的对比

项目	普通LCD	TFT-LCD
驱动方式	行列交叉扫描（PM）	每像素独立（AM）
响应时间	80~200ms	2~10ms
刷新率	≤30Hz	60Hz~240Hz
色彩表现	单色或低色	真彩16.7M色
亮度	100~300 cd/m²	300~1500 cd/m²
对比度	100:1~300:1	800:1~1500:1
可视角度	30°~60°	160°~178°
功耗	低	略高（因背光与TFT阵列）
寿命	长	长（背光寿命≥50,000h）
成本	低	略高（但价格逐年下降）
用途	文字、符号、低速图像	图形、视频、高速显示

五、典型应用区别

1.LCD（STN/TN）应用

电子表、计算器、温控仪

电力仪表、医疗小屏

简单字符显示终端

优点：低功耗、价格低、适合显示数字与静态信息。

缺点：刷新慢、无法显示视频、视角窄。

2.TFT-LCD应用

智能手机、平板电脑、笔记本显示屏

工业触控屏、HMI、PLC终端

车载中控屏、仪表盘

医疗影像显示、手术终端

高亮广告机、户外显示屏

优点：响应快、色彩准、亮度高、支持多触控。

缺点：结构复杂、功耗略高。

六、驱动电路与接口区别

项目	LCD	TFT-LCD
驱动电压	3~5V	3.3~12V
接口方式	并口、串口（SPI/I²C）	LVDS、eDP、MIPI
控制芯片	简单逻辑驱动IC	专用T-CON + Source/Gate Driver
控制方式	MCU并行控制	GPU/FPGA图像信号驱动
刷新机制	被动行列扫描	主动时钟同步扫描

LCD的驱动可由单片机直接控制，而TFT-LCD需专用控制器配合视频信号。

因此，嵌入式系统通常使用ARM或MCU搭配显示驱动芯片实现接口适配。

七、显示效果差异举例

项目	普通LCD示例	TFT-LCD示例
画质表现	灰度分层明显	色彩平滑真实
动态显示	拖影明显	视频流畅无延迟
亮度均匀性	易出现暗角	均匀性优良
阳光下可读性	较差	可设计高亮型（>1000cd/m²）
工作温度	-10~60℃	-30~85℃（工业级）

八、制造工艺区别

1.LCD（STN/TN）工艺

制造简单，成本低；

主要涉及液晶配向、偏光片贴合、背光组装；

无TFT层，信号线少，适合小尺寸产品。

2.TFT-LCD工艺

属于微电子级工艺，工序多达5~7层：

透明导电层（ITO）溅射

非晶硅沉积

光刻刻蚀形成TFT阵列

彩膜与液晶滴注

背光模组装配与封装

生产环境要求高（洁净度Class100~1000）

典型生产线：

G6/G8代玻璃基板TFT-LCD生产线（如京东方、友达、群创等）。

九、成本与市场发展

TFT-LCD早期成本高昂，但随着制造线升级与供应链完善，已成为主流。

截至2024年，TFT-LCD面板成本已降至与STN屏相差不足20%。

目前全球90%以上的平板显示设备采用TFT-LCD结构。

主要制造商包括（不分先后顺序，只写了一部分）：

京东方（BOE）

友达光电（AUO）

群创（Innolux）

天马微电子（Tianma）

夏普（Sharp）

十、工业标准与规范差异

标准编号	标准名称	适用范围
IEC 61747-5-5	液晶显示模组通用规范	TFT-LCD
VESA FPDM2.0	平板显示测量标准	TFT-LCD性能评估
JEITA ED-2522	LCD接口定义标准	工业级TFT接口规范
GB/T 38238-2019	液晶显示模组通用规范	国内TFT/工业LCD标准
GB/T 12848-2008	被动式液晶显示器通用规范	STN/TN类型LCD
RoHS / REACH	环保物质控制	所有显示设备

十一、技术演进关系

液晶显示技术的进化路径如下：

TN→STN→CSTN→TFT-LCD→IPS/VA/IGZO→Mini-LED背光→Micro-LCD

每一次技术更新都围绕着以下三点改进：

1.提高响应速度与刷新率；

2.增加色深与对比度；

3.扩大视角与环境适应性。

目前TFT-LCD已经进入成熟阶段，成为工业和民用显示的核心平台。

十二、对比表

对比项目	LCD（STN/TN）	TFT-LCD
显示类型	被动矩阵	主动矩阵
像素控制	行列电极	每像素TFT晶体管
响应速度	慢（>80ms）	快（2~10ms）
刷新频率	≤30Hz	60~240Hz
颜色显示	单色/低彩	真彩16.7M色
亮度与对比	低	高
视角范围	窄	宽（178°）
驱动复杂度	低	高（需T-CON）
成本	低	中等
适用场景	静态显示	图像、视频、多媒体显示

液晶屏（LCD）与TFT液晶屏（TFT-LCD）并非对立关系，而是同一显示体系的不同技术阶段。

LCD是显示原理层面的总称；

TFT-LCD是在LCD基础上通过加入薄膜晶体管实现像素级控制的高性能形态。

从显示效果而言：

TFT-LCD的分辨率、亮度、响应速度与可视角度均显著优于传统LCD，因此成为当今平板显示的主流技术。

在工业、医疗、车载和消费电子领域，TFT-LCD已几乎完全取代传统LCD。

十三、参考资料

1.维基百科 LiquidCrystalDisplay/ThinFilmTransistor LCD

2.百度百科 液晶显示屏/TFT液晶屏

3.IEC61747-5-5

4.GB/T38238-2019

5.VESAFPDM2.0

6.JEITAED-2522

7.IEEETransactionsonDisplayTechnology,Vol.30(2023)
