IPS、VA、TN三种TFT液晶模组面板技术结构与显示有什么差异

在TFT-LCD（薄膜晶体管液晶显示）技术体系中，IPS、VA、TN是三种最常见的液晶分子排列方式，它们决定了屏幕的视角范围、色彩表现、响应速度和对比度等核心性能。虽然三者都属于TFT主动矩阵驱动技术，但由于液晶分子取向和电场控制方式的不同，显示效果差异显著。了解这三种技术的区别，不仅是电子工程师选型的基础，也是工业设备、医疗影像、车载显示和消费电子产品进行屏幕匹配的重要依据。

一、TFT-LCD液晶屏的工作基础

TFT-LCD（ThinFilmTransistor-LCD）通过电场控制液晶分子的取向来调节光的偏振，从而控制透光率，显示不同亮度和颜色。每个像素点由一个TFT晶体管和一个电容组成，电压的变化决定液晶分子的旋转角度。而IPS、VA、TN三种类型的区别，主要在于液晶分子排列方向与电场作用方向的不同：

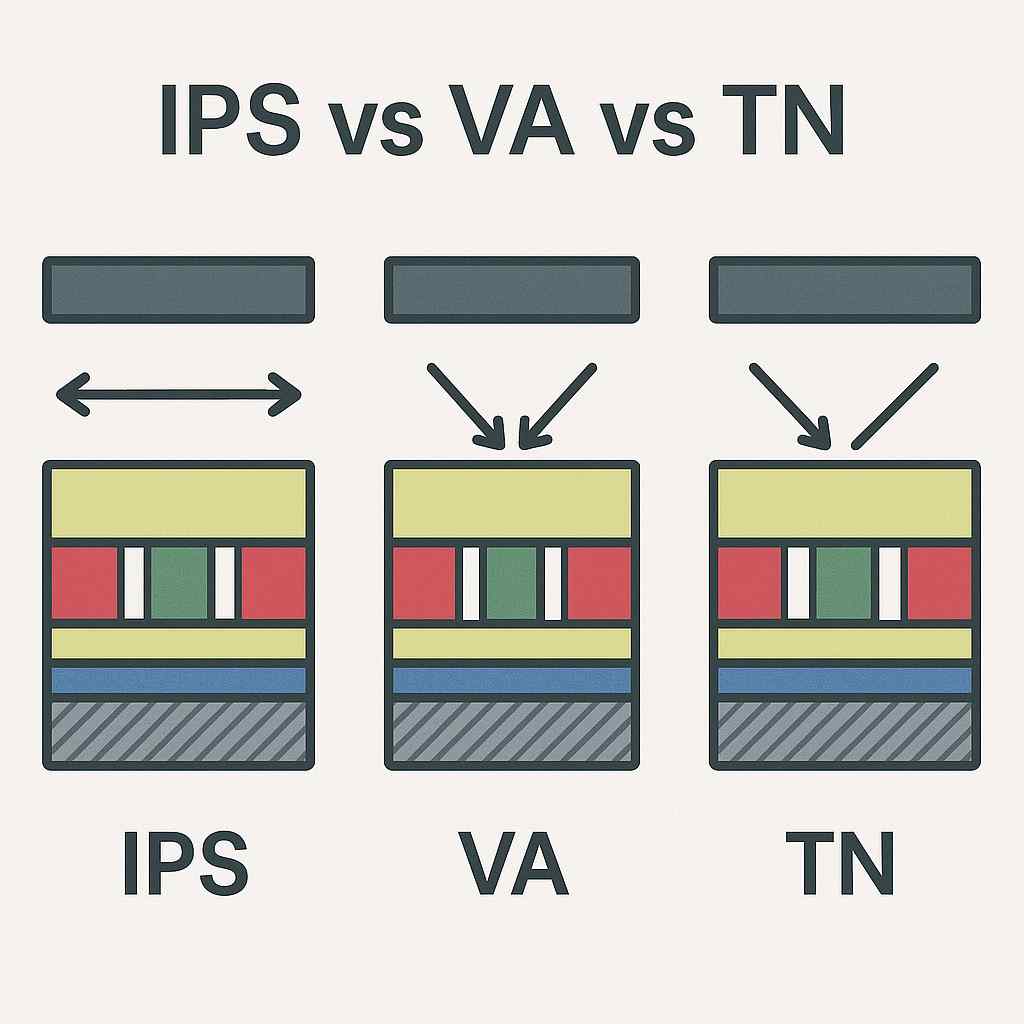

类型	液晶分子排列方向	电场方向	特征
TN（Twisted Nematic）	垂直→扭曲排列	垂直电场	成本低、响应快、视角窄
VA（Vertical Alignment）	垂直排列	垂直电场	对比度高、黑色深邃
IPS（In-Plane Switching）	平面水平排列	水平电场	视角广、色彩准确

二、TN技术原理与特征

1.结构原理

TN（扭曲向列型）液晶是最早实现商用的TFT结构。液晶分子在无电压状态下，沿屏幕厚度方向呈90°螺旋扭曲排列。当电场施加时，液晶分子顺着电场方向旋转，偏振光通过角度变化被控制，从而调节亮度。

特点：

结构简单，制造成本低；

响应时间快（1~5ms）；

但视角狭窄（水平45°左右）；

灰阶显示能力有限（色彩层次较弱）。

2.优点

成本最低，适合大规模量产；

功耗低，响应速度快；

稳定性高，寿命长；

适用于对色彩要求不高的设备。

3.缺点

视角狭窄，颜色在斜视角下偏色严重；

对比度低（约400:1~800:1）；

色彩还原不够准确；

黑场漏光明显。

4.应用场景

仪器仪表、工业控制终端；

ATM机、POS机、家电显示屏；

入门级显示器和笔记本电脑。

三、VA技术原理与特征

1.结构原理

VA（垂直配向）技术在无电压状态下，液晶分子垂直于玻璃基板排列。

当施加电压时，分子会倾斜，产生透光。

与TN不同，VA技术通过多域（Multi-domain）取向结构实现大视角显示。

即在一个像素内形成多个倾斜方向的液晶区域，保证从不同角度观察时亮度一致。

常见类型：

MVA（Multi-domainVA）–富士通最早提出；

PVA（PatternedVA）–三星改进型；

ADSVA/AMVA–京东方、友达等优化版本。

2.优点

对比度高（典型值2000:1~5000:1）；

黑色纯净，适合暗场显示；

色彩均匀性好；

可实现较大视角（约160°）。

3.缺点

响应时间较TN慢（8~20ms）；

驱动电压较高；

制造工艺复杂，成本中等。

4.应用场景

医疗影像与监控显示器；

电视机、车载中控屏；

工业可视终端与高对比度面板。

四、IPS技术原理与特征

1.结构原理

IPS（平面转换）技术由日立于1996年推出，是目前高端显示领域的主流结构。

它通过在同一平面上布置电极，使液晶分子在平面内旋转而非垂直方向变化。

当施加电压时，液晶分子沿水平方向旋转角度，从而实现灰阶变化。

这种设计避免了光线在垂直方向被阻断的问题，因此具有极佳的可视角度与色彩一致性。

2.优点

超宽视角（178°可视）；

色彩还原精准，ΔE值低；

图像稳定，无闪烁；

适合触控应用（电场干扰小）；

使用寿命长，可靠性高。

3.缺点

成本较高（结构复杂、电容层多）；

响应速度略慢于TN（一般4~8ms）；

功耗略高（驱动电流更大）。

4.应用场景

高端工业控制终端；

医疗诊断监视器、设计绘图显示器；

高端笔记本与平板设备；

智能车载仪表及AR/VR显示终端。

五、三种技术的参数对比

项目	TN	VA	IPS
分子排列	垂直扭曲	垂直配向	平面旋转
电场方向	垂直	垂直+多域	平面水平
对比度	400~800:1	2000~5000:1	1000~1500:1
可视角度	60°	160°	178°
响应时间	1~5ms	8~20ms	4~8ms
亮度均匀性	一般	良好	优秀
色彩还原度	一般	好	极佳
功耗	低	中	略高
制造成本	低	中等	高
适用环境	静态工业	高对比显示	专业显示、触控应用



六、显示效果对比

1.视角表现

TN：偏色严重，斜视时亮度不均；

VA：视角较广但在极角仍有色移；

IPS：几乎无色偏，视角一致性最佳。

2.黑色表现

VA最优，黑色深邃；

TN灰黑偏浅；

IPS在亮场表现好，但黑位略灰。

3.色彩饱和度

IPS面板的色域覆盖可达100%sRGB甚至DCI-P3；

VA次之；

TN仅覆盖约70~80%sRGB。

4.动态显示

TN最快，适合高速刷新；

IPS通过Overdrive补偿可接近TN水平；

VA响应慢，拖影较明显。

七、制造与工程实现差异

工艺环节	TN	VA	IPS
电极设计	单层电极	多域结构电极	双平面交错电极
液晶配向	旋转取向膜	垂直配向膜	水平取向膜
电压驱动	低	中高	中高
像素结构	简单矩阵	多域分区	平面多电极
生产难度	低	中	高
成品率	高	中高	稍低

IPS结构在制造中需保证平面电极一致性和液晶层厚度精度，对光刻和贴合要求极高，VA则需要精确控制配向膜角度与液晶预倾角。

八、典型应用场景

场景	推荐技术	说明
工业设备控制屏	TN / VA	追求响应与稳定性
医疗影像终端	IPS / VA	注重灰阶细腻与对比度
户外高亮屏	IPS	可视角广、抗反光性能优
游戏显示器	TN / Fast IPS	高刷新率与低延迟
车载仪表	VA / IPS	黑场表现优、亮度高
设计制图 / 摄影	IPS	色彩精度最高
消费级电视	VA	成本适中、对比度高

九、发展趋势

1.FastIPS/SuperIPS

通过优化液晶材料与电极结构，使响应时间缩短至2ms以下，已广泛用于电竞与工业快速视觉系统。

2.QD-IPS/QD-VA（量子点背光）

量子点技术改善色域覆盖，IPS可达99%DCI-P3，VA可达97%。

3.Mini-LED与Micro-LCD融合

TFT阵列与Mini-LED分区背光结合，大幅提升动态对比与峰值亮度。

4.IGZO-TFT技术

采用氧化物半导体TFT（IGZO）替代非晶硅a-Si，显著提高电子迁移率，支持高刷新低功耗。

5.超宽温工业显示

新型配向膜技术使IPS与VA液晶屏能在-40℃至+90℃下稳定显示，适用于户外与工业恶劣环境。

十、选型建议

应用需求	推荐技术	关键理由
成本优先、数据静态显示	TN	成本低、功耗小
追求高对比度和深黑表现	VA	黑位优秀、对比度高
追求广视角与高色准	IPS	颜色准确、视角极佳
触控产品	IPS	电场干扰小、稳定性高
快速刷新（游戏/视觉检测）	Fast IPS / TN	响应快、延迟低
医疗影像	IPS / MVA	灰阶平滑、亮度均匀

在工业与医疗场景中，IPS型TFT-LCD已成为高端显示的主流标准，而VA型则凭借对比度优势被广泛用于车载与电视领域。TN型虽然逐渐减少，但因其低成本和高速特性仍在嵌入式小屏市场占据一席之地。TN、VA与IPS三种液晶技术是TFT-LCD的三大支柱，它们各自代表了不同的设计理念与性能取向：

TN：速度优先，成本最低；

VA：对比优先，黑色最深；

IPS：色彩与视角最优，综合性能最平衡。

工程设计中，选择哪种液晶结构，应根据实际应用需求、功耗限制与成本预算综合考虑。随着Fast-IPS、Mini-LED背光与IGZO-TFT技术的成熟，IPS与VA正逐步融合，显示产业正迈向更高亮度、更广色域与更低延迟的新阶段。

十二、参考资料

1.IEC61747-5-5

《液晶显示模组通用规范》

2.VESAFPDM2.0

3.JEITAED-2522

4.AUODisplayTechnologyWhitePaper(2023)

5.BOEDisplayPanelTechnicalReport(2023)

6.TianmaDisplayApplicationGuide(2022)

7.IEEETransactionsonDisplayTechnology,Vol.29,No.6(2023)

8.维基百科TN,IPS,VALCDtechnologies

9.GB/T38238-2019
