从结构,性能与应用层级全面了解工控屏与液晶屏模组的区别

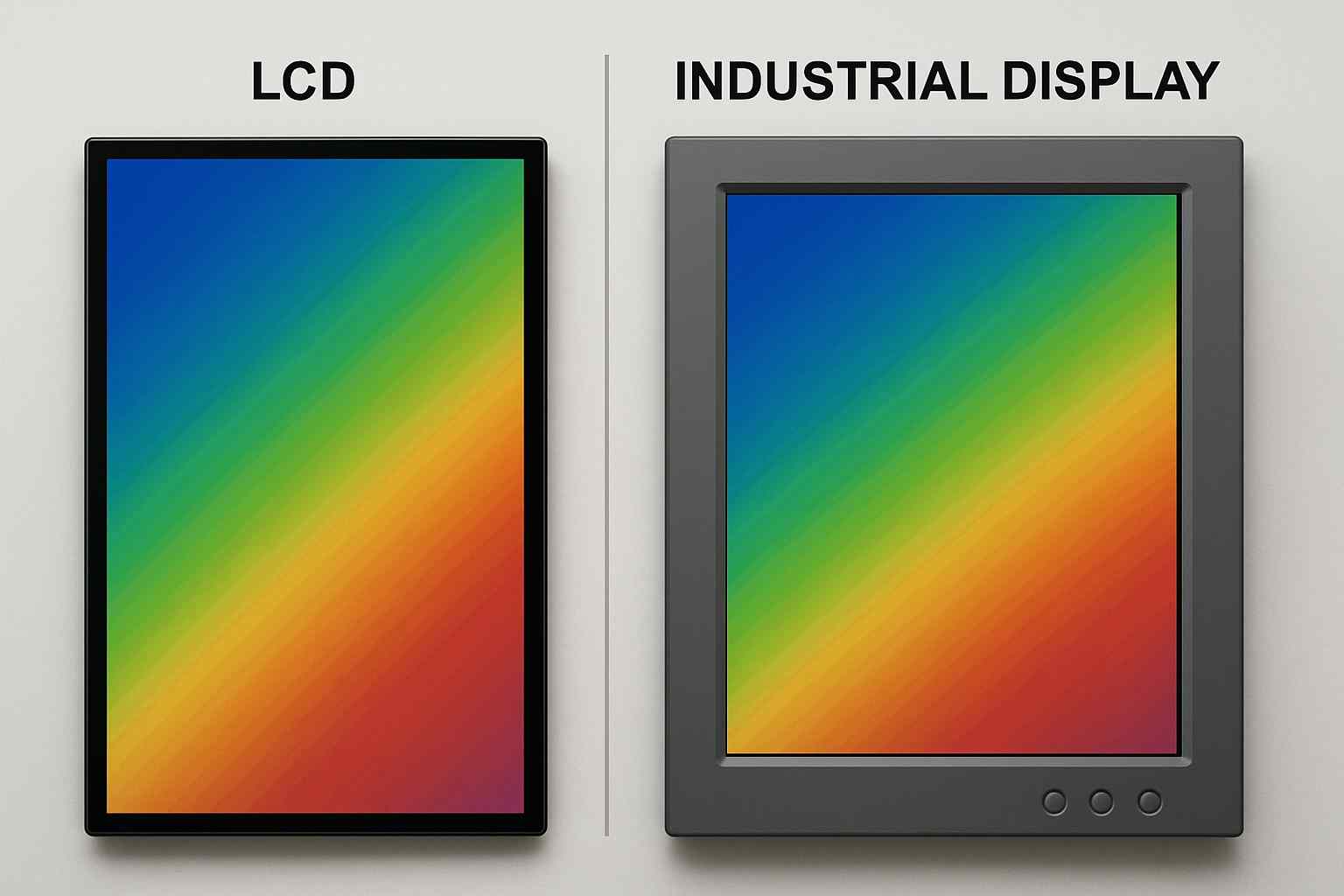

“工控屏”与“液晶屏”常被混为一谈，但实际上两者属于不同层级的概念。在现代工业自动化与人机交互系统中，LCD液晶屏是一种显示器件技术，而工控屏是专为工业自动化、人机界面（HMI）、医疗、交通和军事等高可靠性应用设计的显示器。是一类集成了显示、驱动、控制与防护功能的工业终端组件。两者在设计理念、材料、性能和成本上存在巨大差异。

简单点来说：液晶屏是显示单元，而工控屏是应用系统。液晶屏是“核心部件”，而工控屏是“完整设备”。

一、定义概念

项目	液晶屏（LCD）	工控屏（Industrial Control Display）
定义	一种利用液晶分子电光效应控制透光的显示器件	采用工业级液晶屏并结合触控、防护、控制等模块的完整显示终端
范畴层级	显示元器件	显示系统（含人机交互与控制功能）
主要组成	液晶面板+背光模组	液晶屏+驱动板+触控玻璃+外壳+控制主板
应用方向	消费类、车载、监控、医疗、工业显示等	工业自动化、设备控制、人机界面（HMI）
封装形式	裸模组或显示面板	整机结构或嵌入式一体化装置

可以简单理解为：液晶屏=视觉输出单元；工控屏=工业环境中的智能显示设备。

二、结构组成上的区别

1.液晶屏结构

液晶屏通常由以下层次组成：

偏光片（Polarizer）：控制光线偏振；

玻璃基板（GlassSubstrate）：固定液晶层；

液晶层（LCLayer）：实现光调制；

彩色滤光片（CFLayer）：形成RGB色彩；

背光模组（BacklightUnit）：提供光源；

驱动IC与FPC接口：负责信号扫描。

主要作用：将输入的电信号转化为可见光图像。

2.工控屏结构

工控屏则在液晶模组的基础上，集成多层防护与控制结构：

工业级液晶模组（IndustrialLCDModule）

控制驱动板（T-CON+主控MCU）

触控面板（电阻/电容/红外/光学）

工业铝合金外壳/不锈钢外框

防尘防水密封结构（IP65~IP67）

电源输入模块（宽压9~36VDC）

信号接口（VGA、HDMI、RS232、LVDS、eDP、USB等）

工控屏是液晶显示模块的“系统级封装体”，强调可靠性、环境适应性与控制扩展性。

三、技术参数差异

参数维度	液晶屏（LCD）	工控屏
显示技术	TN / IPS / VA / TFT-LCD	以TFT-LCD（工业级IPS/VA）为主
分辨率	480×272 ~ 3840×2160	800×480 ~ 1920×1080（主流）
亮度	200~400 cd/m²	400~1500 cd/m²（高亮可定制）
对比度	800:01:00	1000~3000:1
可视角度	120°~160°	170°~178°（广视角IPS）
响应速度	8~20ms	4~10ms（支持动态刷新）
工作温度	0℃~50℃（商用）	-30℃~85℃（工业级）
防护等级	无	IP65~IP67
寿命	30,000~50,000小时	≥70,000小时（含背光）
供电方式	3.3V~12V	宽压9~36V DC输入
EMC抗干扰	弱	符合IEC 61000/GB 9254标准
防眩光/防反射	无或有限	AG/AR/Nano抗反射镀膜
触控功能	无	支持电阻、电容、光学多种触控方式



工控屏是液晶显示技术的强化与封装结果，针对工业应用优化了温度、防护与信号系统。

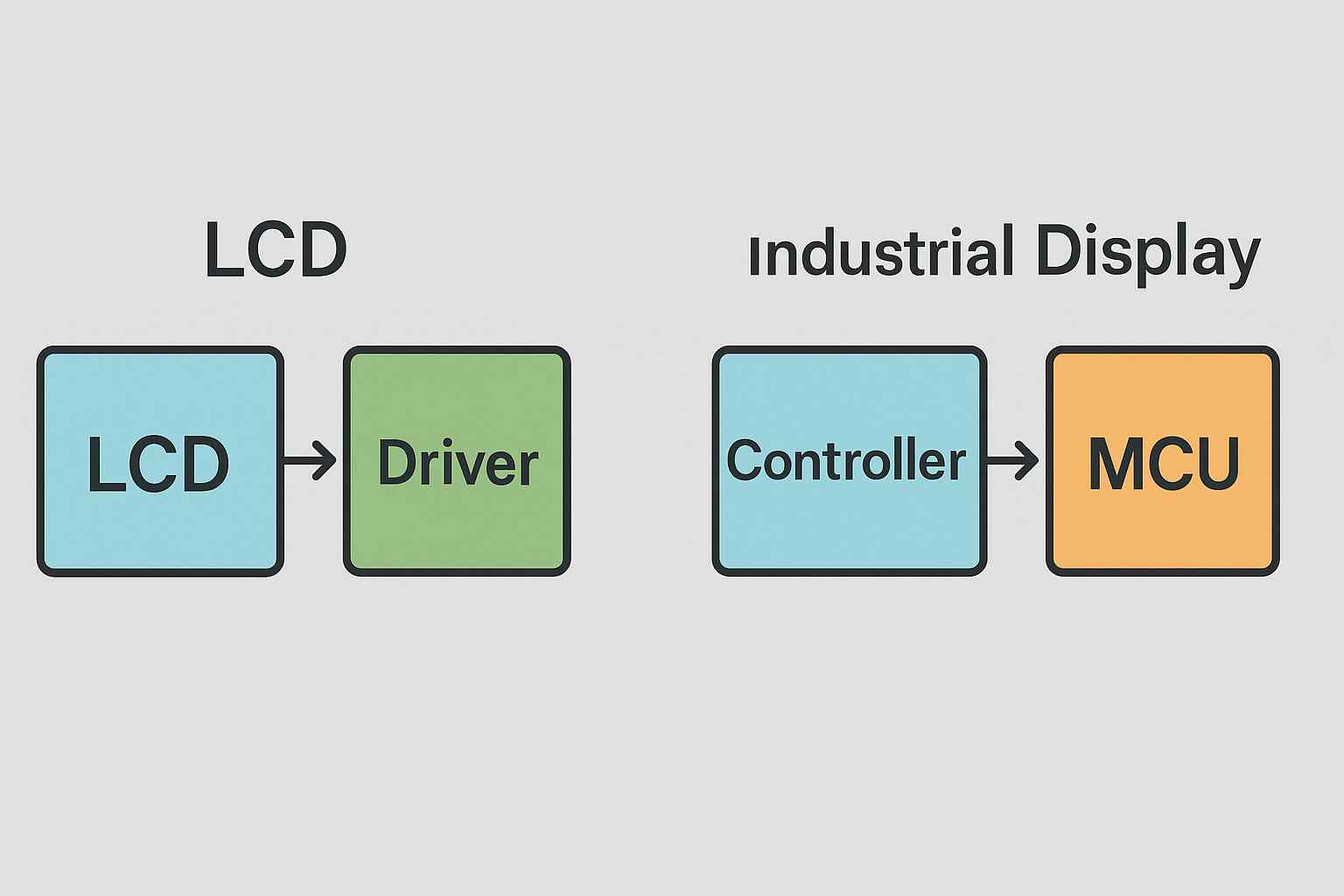

四、驱动与控制方式

1.液晶屏驱动

液晶屏通常由外部主控芯片通过LVDS/eDP/MIPI接口传输信号，经时序控制器（T-CON）驱动像素矩阵。

控制逻辑相对单一，适合嵌入式系统。

2.工控屏驱动

工控屏内置主板（MCU/ARM/x86），可直接运行系统并与外部设备通信。

驱动接口更丰富，常见有：

VGA/HDMI/DVI（视频输入）

RS232/RS485/CAN（工业通信）

USB（触控接口）

LAN/Wi-Fi（智能联网）

控制层级：操作系统（Linux/WinCE/Android）→工控主板→T-CON驱动→液晶面板

因此工控屏不仅显示，还可承担“数据采集与人机交互”的任务。

五、机械与环境适应性

1.防护设计

工控屏需适应高灰尘、高湿、高振动、高温度环境。

其外壳采用密封结构，常达到：

IP65前面板防水防尘标准（IEC60529）

抗振动等级：IEC60068-2-6

抗冲击等级：IK07或以上

2.散热与结构

液晶屏：无散热需求；

工控屏：采用被动散热（铝制外壳、散热鳍片）或导热板结构，确保长时间稳定运行。

3.电磁兼容

工控屏需通过IEC61000-4系列EMC抗干扰测试与GB/T9254-2021电磁辐射限制。

普通液晶屏仅满足消费级标准，抗干扰能力较弱。

六、信号接口与兼容性

接口类型	液晶屏	工控屏
LVDS / eDP / MIPI	√（内部接口）	√（主控接口）
VGA / HDMI / DVI	×	√（外部显示输入）
RS232 / RS485 / CAN	×	√（数据通讯接口）
USB（触控）	×	√
GPIO / I/O控制	×	√
SD / SIM / LAN	×	√（部分智能工控屏）

工控屏通过集成I/O接口实现“显示+控制+通信”一体化，是智能设备控制系统的可视窗口。

七、工业标准与测试认证

标准类别	涉及标准	适用说明
显示性能	IEC 61747-5-5、VESA FPDM2.0	亮度、对比度、色域一致性测试
防护等级	IEC 60529（IP65/IP67）	工控屏密封与防尘防水要求
机械可靠性	IEC 60068-2 系列	振动与冲击测试
电磁兼容	IEC 61000-4、GB/T 9254	抗干扰与辐射标准
医疗安全	IEC 60601-1 / GB 9706.1	医疗设备安全要求（部分工控屏适用）
耐久寿命	GB/T 2423.24 湿热循环	工业液晶老化试验标准

这些标准确保工控屏可在极端环境中长期运行，且保持显示与控制性能不变。

八、应用场景对比

应用领域	推荐产品类型	技术特点
工业自动化控制	工控屏（带触控）	宽温、抗干扰、支持PLC通信
数控机床与设备操作台	工控屏	前面板防水、防油污设计
医疗检测终端	工控屏（IPS）	EMC兼容、防消毒腐蚀
自动售卖与广告机	液晶屏 + 外部主控	高亮显示、节能
嵌入式系统开发	液晶屏	模块化接口，低成本
消费电子产品	液晶屏	成本优先、功耗低

可见，液晶屏适合“组件级应用”，而工控屏适合“系统级集成”。

九、典型工程实例

案例一：智能PLC控制终端

屏幕：10.4英寸IPS工控屏

分辨率：1024×768

功能：多点电容触控、RS485与Modbus通信

运行环境：-25℃~70℃

结果：连续运行半年无亮度衰减，数据交互稳定。

案例二：工业检测一体机

屏幕：17英寸VA工控屏

防护：IP66前面板

特性：金属外壳被动散热、支持HDMI+VGA双接口

结果：运行1.5万小时后亮度保持在初始值90%以上。

案例三：医疗手术推车显示终端

屏幕：15.6英寸IPS全贴合防水屏

功能：支持防酒精擦拭、防雾、防菌涂层

结果：通过IEC60601-1医疗认证，EMC稳定性达ClassB级。

十、成本与维护差异

指标	液晶屏	工控屏
采购价格	100~400元（模组级）	800~3000元（整机级）
维护方式	模块替换	整机维护或前面板更换
平均寿命	3~5年	≥7年
维护难度	高（需专业调试）	低（模块化设计）
生产周期	快	稍长（结构加工）

因此在设备生产中，液晶屏常用于OEM嵌入开发，而工控屏用于系统集成与终端部署。

十一、发展趋势

1.智能化一体化

工控屏正集成AI运算单元（ARM+NPU）；

实现“边缘计算+可视化控制”。

2.高亮与低功耗并存

IPS高亮型面板（≥1500cd/m²）与DC调光技术结合，适应户外。

3.全贴合防护与光学强化

OCA全贴合结构提升防水性与显示对比度。

4.国产化与定制化趋势

BOE、天马、京东方等厂商提供国产工业级IPS屏方案；

可根据客户需求定制接口、亮度与尺寸。

5.5G与IoT融合

工控屏将成为工业互联网（IIoT）的人机接口核心节点。

液晶屏是“显示器件”层级，强调光电性能；工控屏是“系统应用”层级，强调环境可靠性。

工控屏在液晶屏基础上增加了防护、控制与通信功能，是工业自动化和医疗设备的关键界面。

在显示性能方面，两者差异不大，但在环境适应、结构防护和接口兼容上差距巨大。

若应用于消费电子或嵌入式原型开发，可选普通液晶屏；若用于工业生产线、户外终端或医疗设备，必须选择工控屏。

简单点来说：液晶屏属于“部件”，工控屏属于“系统”；前者显示数据，后者显示生产力。

十三、本文参考资料

1.IEC61747-5-5

2.IEC60529

3.IEC61000-4系列

4.GB/T38238-2019

5.GB/T2423系列

6.VESAFPDM2.0

7.AUOIndustrialDisplayWhitePaper2023

8.BOEIndustrialDisplayTechnicalReport2024

9.TianmaIndustrialLCDApplicationGuide2023

10.维基百科-LiquidCrystalDisplay/IndustrialPanelPC
