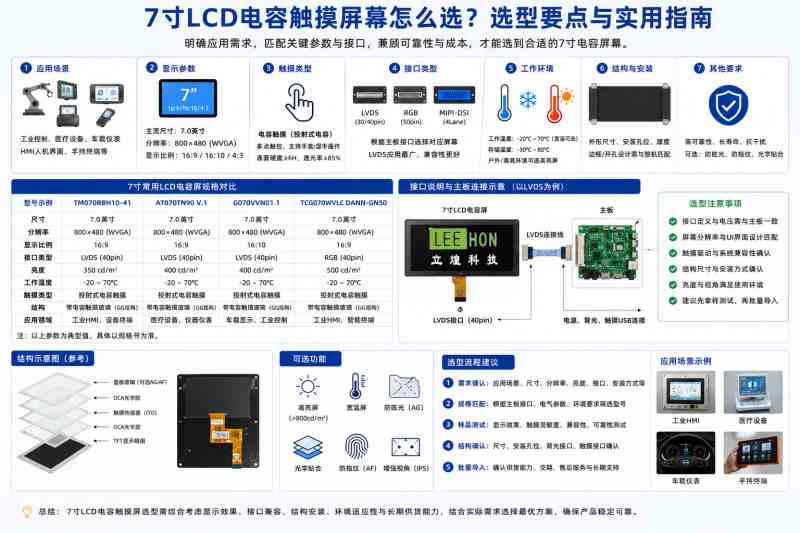

7寸LCD电容触摸屏幕怎么选？工业触摸液晶屏选型注意事项

7寸LCD电容触摸屏，核心是“LCD+触摸+盖板+主板”一起匹配，7寸LCD电容触摸屏幕在工业HMI、车载终端、医疗小设备、仪器仪表、储能控制屏、充电桩副屏、智能家居中控、安防终端、自助设备和手持控制器中应用较多。它的尺寸适中，显示面积比4.3寸、5寸更大，结构又比10.1寸更容易嵌入设备。

但选7寸LCD电容触摸屏不能只看“7寸”“800×480”“电容触摸”这些表面参数。真正影响项目落地的是：LCD显示屏参数、触摸屏结构、盖板玻璃、接口线序、主板驱动、背光电源、结构尺寸、触摸抗干扰和供货周期。7寸LCD电容触摸屏不是单片LCD，也不是单片触摸屏，而是一套显示交互方案。

一、先确定7寸屏的分辨率：

800×480还是1024×600？7寸LCD电容触摸屏常见分辨率主要有两类。

一类是800×480 WVGA，这是传统7寸工业屏中常见规格，适合HMI菜单、参数显示、设备状态、按钮控制和简单图形界面。它对主板性能要求相对低，老项目兼容性较好。

另一类是1024×600 WSVGA，显示细腻度比800×480更高，适合界面内容更多、图标更精细、数据展示更丰富的新项目。

如果是老设备替代，建议优先保持原分辨率。比如原系统UI按800×480开发，直接换成1024×600，可能导致字体变小、按钮位置变化、触摸坐标需要重新映射。

如果是新项目开发，可以根据界面复杂度和主板输出能力选择800×480或1024×600。

二、LCD接口要先和主板对上

7寸LCD屏常见接口包括RGB、LVDS、MIPI、eDP，也有带HDMI驱动板的一体方案。

RGB接口常见于传统嵌入式主板和小尺寸工业屏，重点看RGB 18bit/24bit、FPC针脚、DE/HS/VS、DCLK和背光线序。

LVDS接口适合部分工控主板和工业显示项目，要确认单路/双路、6bit/8bit、VESA/JEIDA和pin脚定义。

MIPI接口多用于ARM平台、安卓主板、智能终端类设备，要确认lane数量、初始化代码和主控平台驱动。

HDMI驱动板方案适合主板只有HDMI输出、项目希望快速点亮的场景，但会增加驱动板、线材和结构空间。

选型时不能只说“我要7寸电容触摸屏”，还要先确认主板输出接口。LCD接口不匹配，后面触摸屏再好也无法正常显示。

三、电容触摸接口要看USB还是I2C

7寸电容触摸屏常见触摸接口主要有USB和I2C。

USB电容触摸适合工控主机、Windows系统、Linux主板、安卓盒子、工业平板等设备。优点是驱动适配相对常见，调试更直接。

I2C电容触摸常用于嵌入式主板、ARM主控、安卓板卡、定制控制器，优点是线材少、集成度高，但需要主板驱动和触摸IC适配。

选型时要确认：

触摸控制IC型号；

触摸接口是USB还是I2C；

主板系统是否支持；

是否需要驱动程序；

是否支持多点触控；

是否需要戴手套操作；

是否需要湿手触摸；

是否需要重新校准坐标。

工业设备中，触摸稳定性比“支持几点触控”更重要。很多HMI只需要单点或两点操作，但要求长期稳定、无跳点、无误触。

四、盖板玻璃不能随便选

7寸LCD电容触摸屏通常会搭配盖板玻璃。盖板不是简单保护玻璃，它会影响触摸灵敏度、外观、装配、防护和可读性。

需要确认：

盖板尺寸；

盖板厚度；

黑边丝印；

开窗尺寸；

玻璃强度；

表面处理；

是否需要AG防眩；

是否需要AR减反；

是否需要AF防指纹；

是否需要防水防尘结构。

普通工业室内设备可以选择常规盖板。

强光环境建议考虑AG防眩或低反射方案。

医疗、餐饮、户外、自助设备等场景，要关注清洁擦拭、表面硬度和密封结构。

如果前壳已经定型，盖板外形和开窗尺寸必须和设备结构匹配，否则可能出现遮挡画面、黑边不均匀或触摸边缘不灵敏。

五、全贴合还是框贴？看使用场景和成本

7寸LCD电容触摸屏常见贴合方式有框贴和全贴合。

框贴是触摸屏和LCD之间保留空气层，成本相对低，维修更方便，适合普通工业HMI、室内设备、仪器仪表和成本敏感项目。

全贴合是触摸屏和LCD之间用光学胶贴合，显示通透性更好，反光更低，触摸手感更直接，适合高端HMI、医疗设备、车载终端、户外半户外设备和需要更好显示效果的项目。

但全贴合成本更高，维修更复杂，对工艺和良率要求也更高。选型时不能只看效果，还要看项目预算、应用环境和后期维护方式。

六、亮度要根据环境选，不是越高越好

7寸LCD电容触摸屏常见亮度有250、300、400、500、700cd/m²等不同方向。

普通室内设备，300至400cd/m²通常可以满足基础使用。

强光车间、车载终端、半户外设备、自助终端，建议评估更高亮度方案。

户外或强反光环境，除了亮度，还要考虑全贴合、AG防眩、AR减反和盖板反射率。

亮度越高，背光功耗和温升通常也会增加。高亮屏替代普通亮度屏时，要确认主板背光驱动能力、整机电源余量、散热空间和背光寿命。

七、结构尺寸要和外壳、前框、触摸区域一起核对

7寸屏虽然都叫7寸，但不同型号外形尺寸、AA显示区域、厚度、FPC位置、触摸排线位置都可能不同。

选型时要核对：

LCD外形尺寸；

LCD显示区域AA区；

触摸屏外形尺寸；

盖板外形尺寸；

盖板开窗尺寸；

总厚度；

FPC出线方向；

安装方式；

前框压合位置；

屏线和触摸线是否够长。

如果LCD显示区域和盖板开窗不匹配，可能出现画面被遮挡或黑边不均匀。

如果触摸有效区和LCD显示区域不一致，可能出现触摸偏位。

如果排线位置不同，可能装机时折弯过大，影响长期可靠性。

八、7寸LCD电容触摸屏选型核对表

核对项目重点内容LCD尺寸7寸，确认外形尺寸和AA区分辨率800×480、1024×600等LCD接口RGB、LVDS、MIPI、eDP、HDMI驱动板触摸接口USB、I2C触摸类型电容触摸，多点触控，是否支持手套盖板玻璃尺寸、厚度、黑边、开窗、AG/AR/AF贴合方式框贴、全贴合亮度室内、高亮、半户外需求背光电压、电流、EN、PWM、寿命供电LCD电压、触摸电压、背光电源结构厚度、排线方向、装配空间系统适配Windows、Linux、Android、MCU、ARM抗干扰接地、屏蔽、触摸跳点、误触测试点亮、触摸、老化、装机、现场测试

核对项目	重点内容
LCD尺寸	7寸，确认外形尺寸和AA区
分辨率	800×480、1024×600等
LCD接口	RGB、LVDS、MIPI、eDP、HDMI驱动板
触摸接口	USB、I2C
触摸类型	电容触摸，多点触控，是否支持手套
盖板玻璃	尺寸、厚度、黑边、开窗、AG/AR/AF
贴合方式	框贴、全贴合
亮度	室内、高亮、半户外需求
背光	电压、电流、EN、PWM、寿命
供电	LCD电压、触摸电压、背光电源
结构	厚度、排线方向、装配空间
系统适配	Windows、Linux、Android、MCU、ARM
抗干扰	接地、屏蔽、触摸跳点、误触
测试	点亮、触摸、老化、装机、现场测试

九、不同应用场景怎么选？

应用场景	推荐方向	重点关注
工业HMI	7寸800×480或1024×600，USB/I2C电容触摸	触摸稳定、接口匹配、长期供货
车载终端	高亮、宽温、电容触摸	抗震、温度范围、强光可读
医疗小设备	宽视角、稳定触摸、盖板易清洁	显示一致性、触摸准确、结构可靠
自助终端	高亮、全贴合、盖板加强	防眩光、防护、耐用性
储能/电力设备	宽温、低功耗、稳定供货	EMC、背光寿命、长期运行
仪器仪表	普通亮度或中高亮	分辨率、AA区、触摸坐标
手持终端	低功耗、轻薄、触摸灵敏	厚度、背光功耗、抗摔结构

十、常见选型误区

第一，只看7寸，不看分辨率和接口。

第二，只看电容触摸，不确认USB还是I2C。

第三，只看LCD能点亮，不测试触摸坐标。

第四，只看屏幕价格，不看盖板和贴合成本。

第五，高亮屏替代普通屏，不评估电源和温升。

第六，不核对AA区和盖板开窗，导致装机后遮挡画面。

第七，不做抗干扰测试，现场使用后出现跳点、误触。

第八，不确认供货周期，项目量产后找不到同款屏。

杭州精显科技长期深耕TFT-LCD工业液晶屏领域，代理友达、京瓷、京东方、群创、天马、龙腾等品牌工业液晶屏，可围绕7寸LCD显示项目提供RGB、LVDS、MIPI、eDP接口确认，配套电容触摸、电阻触摸、盖板定制、全贴合、防眩光、驱动板和样品点亮测试。

对于7寸电容触摸屏项目，杭州精显科技的价值不只是提供一块屏，而是帮助客户确认主板能不能点亮、触摸是否准确、盖板是否匹配、结构是否能装、背光是否稳定、后期是否有持续供货方案。

7寸LCD电容触摸屏要按整机方案选

7寸LCD电容触摸屏幕怎么选？重点看七项：分辨率、LCD接口、触摸接口、盖板结构、贴合方式、亮度和结构尺寸。

老设备替代时，优先保持原尺寸、原分辨率、原接口和原触摸方式，减少主板和结构改动。新项目开发时，可以根据应用场景选择高亮、宽视角、全贴合、AG防眩、USB/I2C电容触摸等方案。

工业设备选7寸电容触摸屏，不能只追求参数高或价格低。真正适合项目的方案，应满足显示清晰、触摸稳定、结构可装、接口匹配、长期可靠和供货稳定。

7寸LCD电容触摸屏选择FAQ

1. 7寸LCD电容触摸屏常见分辨率有哪些？

常见有800×480和1024×600。老款HMI和传统工控设备多用800×480，新项目或界面内容较多的设备可评估1024×600。

2. 7寸电容触摸屏选USB还是I2C？

工控主机、Windows、Linux设备常用USB触摸；嵌入式ARM主板、安卓主板和定制控制板常用I2C触摸。具体要看主板接口和系统驱动。

3. 7寸电容触摸屏可以戴手套操作吗？

要看触摸IC、盖板厚度、固件参数和实际调试。普通电容触摸不一定支持手套，工业项目需要提前说明并做样品测试。

4. 7寸LCD电容触摸屏需要全贴合吗？

普通室内设备可以框贴；如果要求更好显示效果、更低反光、更好触摸手感，可以选择全贴合。户外、车载、医疗和高端HMI更适合评估全贴合。

5. 7寸屏带电容触摸，为什么装机后会跳点？

常见原因包括接地不良、屏线干扰、触摸线靠近电源或电机、盖板设计不合理、触摸IC参数未调好、现场电磁干扰较强。

6. 7寸LCD电容触摸屏替代时最容易忽略什么？

最容易忽略的是LCD接口线序、触摸接口、盖板开窗、AA显示区、背光电流、排线方向和整机抗干扰测试。
