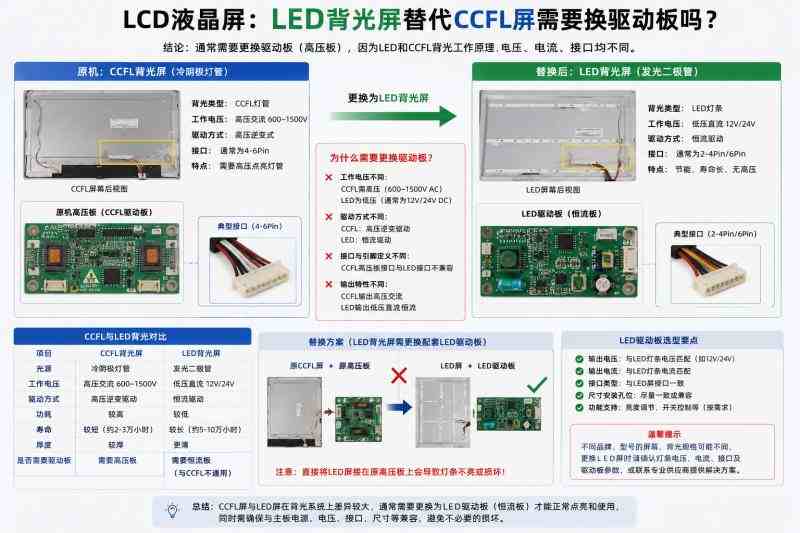

LCD液晶屏的LED背光屏替代CCFL屏需要换驱动板吗？

开机有画面却没有背光，问题往往不在同一块板上，一台旧工业设备原来使用CCFL背光液晶屏。更换成LED背光屏后，接口看起来能接，主板也能输出图像，但屏幕始终不亮；用手电照射屏幕，又能隐约看到画面。这种现象通常说明： 液晶信号已经正常送到屏幕，但背光驱动方式不匹配。

所以，回答“LED背光屏替代CCFL屏需要换驱动板吗”之前，必须先把设备里的驱动部分拆成两个概念：

 • 显示信号驱动板：负责分辨率、LVDS/RGB/eDP信号、时序和屏幕逻辑供电；
 • 背光驱动板：负责点亮CCFL灯管或LED灯条。

多数情况下，不是两块板都要换，而是先判断哪一部分不兼容。

四种情况对应四种处理方式

替代情况	显示驱动板	背光部分
同分辨率、同接口、同线序的LED屏	通常可以保留	必须改成LED驱动
显示参数相同，但屏线定义不同	驱动板可能保留	换屏线并配LED驱动
接口或分辨率发生变化	多数需要换板或改程序	同步配置LED驱动
原板集成CCFL逆变器且无法拆分	可评估改造	更换整套驱动板更方便

因此，比较准确的答案是：

LED背光屏替代CCFL屏时，原CCFL高压逆变器通常不能继续使用；显示信号驱动板是否更换，则要看新旧屏的接口、分辨率、线序、供电和时序是否一致。

1、新旧液晶屏的显示信号能否兼容？

先暂时不看背光，只比较液晶显示部分。

需要核对的项目包括：

核对项目	需要确认的内容
分辨率	640×480、800×600、1024×768等是否一致
信号接口	TTL/RGB、LVDS、eDP是否相同
LVDS通道	单路还是双路
色彩位宽	6bit还是8bit
数据格式	VESA、JEIDA或厂商定义
逻辑供电	3.3V、5V或其他电压
接口针数	20pin、30pin、40pin等
针脚排列	电源、地线、数据及时钟位置
显示时序	像素时钟、刷新率和DE模式

液晶屏的显示部分和背光部分是相对独立的。TFT模组通常需要显示逻辑电源及数据、时钟和同步信号，而背光另有独立供电系统。

如果LED屏与原CCFL屏的分辨率、接口、位宽、逻辑电压和针脚定义一致，原显示驱动板通常具备继续使用的条件。

如果原屏是TTL接口，新屏变成LVDS；或者原屏为单路LVDS，新屏需要双路LVDS，仅更换背光板无法解决，通常需要更换显示驱动板或增加接口转换板。

2、原来的CCFL逆变器能不能点LED？

答案通常是不能。

CCFL背光依靠高压交流电点亮灯管。相关CCFL控制器会把低压直流电转换成数百伏至上千伏的交流驱动波形，供冷阴极荧光灯启动和运行。

LED背光则需要受控的直流恒流。LED驱动电路通常通过升压转换器和电流控制通道，为一串或多串LED提供稳定电流，并通过PWM或模拟信号调整亮度。

两者的电气性质完全不同：

对比项目	CCFL背光	LED背光
发光元件	冷阴极荧光灯管	LED灯条或灯串
驱动方式	高压交流逆变	直流恒流驱动
常见控制	开关、模拟或突发调光	EN、PWM、模拟调光
驱动部件	CCFL Inverter	LED Driver
是否通用	不能与LED直接通用	不能直接接CCFL输出

对比项目 CCFL背光 LED背光 发光元件 冷阴极荧光灯管 LED灯条或灯串 驱动方式 高压交流逆变 直流恒流驱动 常见控制 开关、模拟或突发调光 EN、PWM、模拟调光 驱动部件 CCFL Inverter LED Driver 是否通用 不能与LED直接通用 不能直接接CCFL输出

因此，不能把LED灯条接到原CCFL逆变器高压输出端，也不能因为插头外形相近就尝试连接。

3、新LED屏是“内置驱动”还是“裸灯条输入”？

这是决定改造难度的关键。

情况A：LED屏内置背光驱动

部分LED液晶模组内部已经集成恒流驱动，外部只需要提供：

 • 5V、12V或24V直流电源；
 • BL_EN背光使能；
 • PWM亮度控制；
 • GND。

这种情况下，原CCFL逆变器需要停用或拆除，但不一定要另外增加LED恒流板。只要设备能够提供新屏要求的直流电压和控制信号，就可以直接给屏幕背光接口供电。

需要注意，不能凭屏幕尺寸猜背光电压。即使都是10.4寸或12.1寸LED屏，也可能分别使用5V、12V或其他电源方案。

情况B：LED屏没有内置驱动

如果规格书只标注LED串联数量、正向电压和工作电流，说明液晶屏可能只引出LED灯串，需要配置外置恒流板。

选恒流板时不能只看输入电压，还要计算：

 • LED有几串；
 • 每串有多少颗灯珠；
 • 单串正向电压范围；
 • 每串工作电流；
 • 总背光功率；
 • 是否需要多路电流均衡；
 • PWM频率和有效电平；
 • 开路、短路及过压保护。

LED驱动器需要控制灯串电流，并根据灯串电压调整升压输出；多串背光还要关注各通道电流一致性，否则容易出现局部亮暗不均。

场景一：只把原CCFL灯管改成LED灯条

有些维修项目并不是更换整块液晶屏，而是在保留原LCD玻璃、接口板和显示驱动的情况下，拆除老化CCFL灯管，安装LED灯条。

这种方案通常：

 • 不需要更换显示信号驱动板；
 • 必须停用原CCFL高压逆变器；
 • 需要安装与灯条匹配的LED恒流板；
 • 可能要改造灯槽、导光板和背光线；
 • 需要重新处理亮度调节信号。

这种改法成本相对可控，但对装配工艺要求较高。灯条位置不正确、导光结构不匹配或灯珠间距不合适，可能出现底部亮斑、暗区、漏光和亮度不均。

场景二：整块CCFL液晶屏换成同规格LED液晶屏

这是工业设备维修中较常见的方案。

只要新旧屏满足以下条件，原显示驱动板通常可以保留：

分辨率一致、接口一致、LVDS通道一致、6bit/8bit一致、逻辑电压一致、针脚定义一致、显示时序在原板支持范围内。

背光部分则需要重新处理：

 • 原CCFL逆变器停止使用；
 • 给LED屏提供规定的直流电源；
 • 将原背光开关信号转换为BL_EN；
 • 核对PWM频率和高低电平；
 • 检查主板电源功率是否足够。

如果原驱动板只有CCFL高压输出，没有可用的5V、12V或24V直流电源，就需要增加LED驱动板或从设备电源重新取电。

场景三：显示接口相同，但屏线不能直接沿用

新旧屏都可能写着“LVDS 20pin”，但针脚排列未必相同。

例如，原CCFL屏的背光使用单独两针高压插头，新LED屏可能把逻辑供电、LVDS信号、背光电源、EN和PWM全部集成在一个连接器里。

此时未必需要更换显示驱动板，但通常要重新制作屏线，将原设备中的信号和电源重新分配到新屏对应针脚。

改线前必须逐脚制作对照表：

原板输出	新屏输入
LCD VCC	新屏逻辑电源脚
LVDS数据	对应数据差分对
LVDS时钟	对应时钟差分对
Backlight ON	BL_EN
Brightness	PWM或模拟调光
直流电源	LED背光输入
GND	信号地和背光地

连接器能插进去，只说明机械尺寸接近，不代表电气定义兼容。

场景四：原驱动板把CCFL逆变器集成在主板上

部分老式工控显示器将VGA/AV视频处理、LVDS输出、液晶供电和CCFL逆变器做在同一块板上。

这时可以有两种处理方法。

一种是保留原板的信号处理部分，断开CCFL高压区域，外加LED恒流驱动板。适合原主板显示功能稳定、屏幕分辨率不变的项目。

另一种是直接更换支持LED背光的新驱动板。适合原板老化严重、程序不可调整、背光控制不兼容或批量改造的项目。

批量设备改造时，换整套驱动方案往往比逐台飞线更利于后续维修和BOM管理。

一张决策流程图：到底换哪块板？

第一步：新旧屏显示接口是否相同？

相同，继续核对分辨率、位宽和线序。

不同，更换驱动板或增加转换板。

第二步：原驱动板能否输出新屏所需时序？

可以，保留信号驱动部分。

不可以，更换驱动板或重新烧录程序。

第三步：新LED屏是否内置恒流驱动？

内置，只需提供匹配的直流电源、EN和PWM。

未内置，增加外置LED恒流板。

第四步：原背光控制信号是否兼容？

兼容，可重新接线使用。

不兼容，需要电平转换、PWM适配或更换驱动方案。

改造前必须拿到的两份资料

不要只看液晶屏背面的标签，建议同时准备：

原CCFL屏规格书：确认显示接口、逻辑电压、分辨率、时序、外形尺寸和AA区。

新LED屏规格书：重点查看Pin Assignment、Electrical Characteristics、Backlight Unit和Timing Specification。

除此之外，还要拍清楚：

 • 原显示驱动板型号；
 • LVDS或TTL屏线；
 • CCFL逆变器输入端和高压输出端；
 • 新LED屏背光接口；
 • 设备电源输出标识；
 • 前框、支架和触摸屏结构。

缺少背光规格时，不建议仅靠万用表测量后直接接线。

五种常见错误，比换不换板更容易造成损坏

1. 把CCFL高压输出接到LED灯条

CCFL逆变器输出的是高压交流，不是LED需要的恒流直流，不能互接。

2. 只核对分辨率，不核对LVDS线序

同分辨率液晶屏也可能供电脚、地线和数据通道完全不同。

3. 用固定电压直接驱动裸LED灯串

LED背光通常需要恒流控制。只限制电压，可能造成电流失控、灯珠过热或亮度不一致。

4. 忽略EN和PWM电平

部分主板输出3.3V PWM，新屏或LED板可能要求不同有效电平。电平不匹配时会出现不亮、常亮或无法调光。

5. CCFL高压板未断开仍留在设备内工作

无负载运行可能触发保护、产生干扰或出现高压安全风险。CCFL系统存在高压交流，检修前应断电并做好绝缘、防误触和放电处理。

改造完成后，不能只测试“能不能亮”

建议按以下顺序验收：

显示验收

测试开机画面、全屏彩条、灰阶、动态视频、分辨率识别和长时间运行，确认没有花屏、抖动和偶发黑屏。

背光验收

从最低亮度逐步调到最高亮度，检查调光是否连续，有无低亮闪烁、啸叫、灯条过热和局部亮斑。

电气验收

测量输入电流、LED驱动板温升和设备电源余量，确认开机瞬间不会触发过流或欠压保护。

整机验收

装回设备后检查屏线弯折、绝缘距离、金属外壳接地、前框漏光、触摸坐标和抗干扰表现。

连续运行正常，只能说明初步通过；批量项目还应进行反复开关机、高低温和老化测试。

LED替代CCFL改造核对卡

核对部分	关键问题
显示信号	接口、分辨率、位宽和时序是否相同
屏幕逻辑电源	3.3V还是5V
背光类型	内置LED Driver还是裸灯串
LED输入电源	5V、12V、24V或其他
LED灯串	串数、电压和电流
控制信号	EN、PWM、模拟调光
原CCFL板	是否彻底停用或拆除
屏线	针脚、连接器和线长
机械结构	外形、AA区、厚度和接口位置
可靠性	调光、温升、老化和开关机

核对部分 关键问题 显示信号 接口、分辨率、位宽和时序是否相同 屏幕逻辑电源 3.3V还是5V 背光类型 内置LED Driver还是裸灯串 LED输入电源 5V、12V、24V或其他 LED灯串 串数、电压和电流 控制信号 EN、PWM、模拟调光 原CCFL板 是否彻底停用或拆除 屏线 针脚、连接器和线长 机械结构 外形、AA区、厚度和接口位置 可靠性 调光、温升、老化和开关机
