LCD京东方工业液晶屏BA121S01-100替代屏注意事项

BA121S01-100是一款12.1英寸、800×600分辨率的工业液晶模组。替代时不能只找“12.1英寸SVGA屏”，因为真正决定能否装机的是20针LVDS定义、6/8bit设置、3.3V逻辑供电、12V背光控制以及机械尺寸。参数相近的候选屏可以作为打样对象，但未经逐针核对，不能直接通电。

先建立原屏的匹配基准

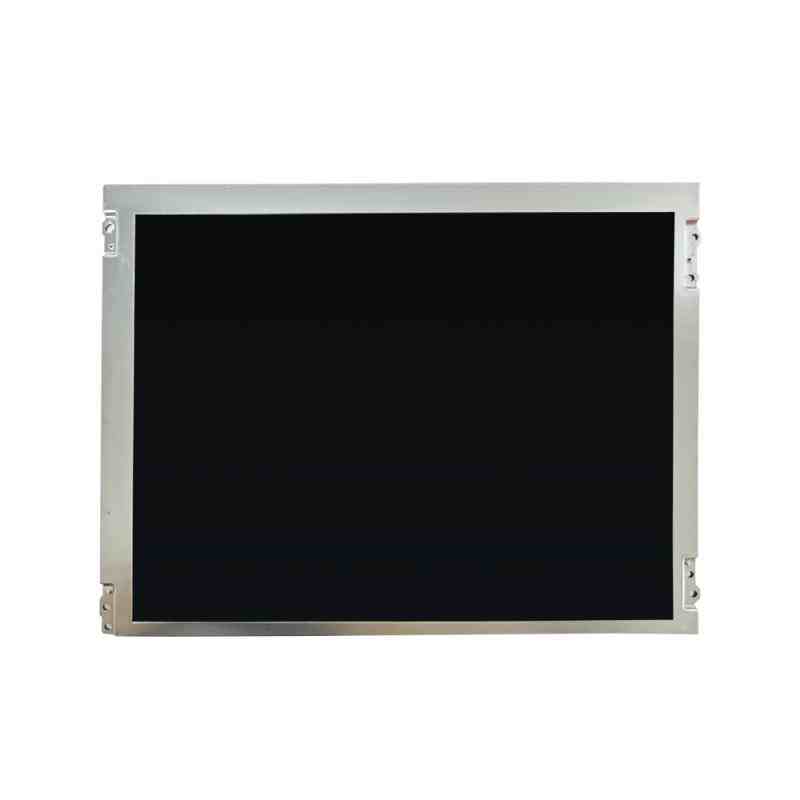

BA121S01-100采用TN常白透射式显示，显示区域为246×184.5mm，模组外形约279×209×9mm，原生分辨率为800×600，支持16.7M色。公开资料标注其典型亮度约400cd/m²、对比度约800∶1，主要采用横向安装。

这些数据适合用于第一轮筛选，但不能代替机械图和接口表。

20针LVDS相同，也要逐针对照

BA121S01-100的1、2脚为3.3V供电，5～18脚用于LVDS数据和时钟，第4脚SEL68用于选择6bit或8bit输入，第19脚控制画面反向。候选屏即使也是20针单通道LVDS，只要供电脚、数据通道或控制脚不同，原屏线就不能直接使用。

特别要确认主板原来输出的是6bit还是8bit。若主板按6bit输出，而替代屏或屏线把选择脚设为8bit，屏幕可能仍能显示，但颜色层次和灰阶会出现异常。反过来，8bit主板配合错误设置，也可能造成颜色不完整。

因此，不能只问供应商“是不是20针LVDS”，而要拿到两份规格书，把1～20脚逐项对应。

背光是最容易接错的部分

BA121S01-100的显示信号和背光使用两个独立接口。背光端为5针连接器，外部输入12V，第3脚用于开关控制，第4脚为PWM调光，规格书给出的PWM频率范围为120Hz～1kHz。

屏内部LED灯条的典型正向条件约为27V、160mA，但这是LED负载侧参数，并不代表设备应直接向灯条输入27V。原模组通过背光驱动电路接受12V输入。

替代屏如果采用裸LED灯条、外置恒流板或不同电压的内置驱动，就必须修改背光方案。常见错误是LVDS画面已经正常，但背光不亮、闪烁，或者亮几秒后保护，这通常不是屏参问题，而是背光供电和使能逻辑不匹配。

外形接近不等于原位安装

BA121S01-100的外形尺寸为279×209mm，厚度约9mm，但替代时还要查看安装耳、螺孔、背部元器件高度、信号插座位置和背光接口方向。

如果设备前方带有电阻触摸屏或定制盖板，显示区域中心也必须一致。新屏稍厚，可能挤压触摸屏；新屏稍薄，则可能在原压框内松动。对于依靠边框压紧的旧工控设备，厚度变化同样会影响漏光和固定稳定性。

BA121S01-200能否作为替代方向？

BA121S01-200可以作为同系列优先比对型号。其公开规格显示，同样采用12.1英寸、800×600、6/8bit LVDS方案，信号端也是20针，并配置12V背光输入、背光使能和PWM调光。

从接口架构看，两者匹配度较高，但仍不能直接认定完全兼容。还需要继续核对：

 • 外形公差和固定孔；
 • 20针连接器具体型号；
 • 背光5针顺序；
 • 亮度、可视角度和显示方向；
 • 主板屏参及时序范围；
 • 现货批次与规格书版本。

同系列后缀从“-100”变为“-200”，可能只是产品升级，也可能涉及背光寿命、结构或材料变化，工程项目仍应先做样品。

样品替代要怎么验证？

首次点亮前，应先测量屏端3.3V和背光12V，并确认没有把背光电源接入信号接口。点亮后不要只看开机画面，还要检查纯白、纯黑、灰阶和彩色画面，确认没有偏色、花屏、画面反转或灰阶丢失。

随后测试PWM调光、反复开关机、冷启动和连续运行，并观察屏线、背光接口及驱动板是否异常发热。带触摸屏的设备应在完整装配状态下测试，避免裸屏正常、装机后因结构受力出现漏光或触摸偏移。

需要注意的是，公开可查的BA121S01-100资料属于2014年的Pre.2预规格文件，其中可靠性测试章节仍标注为“TBD”。因此，批量替代时还应向供应渠道确认现有批次资料、产品状态和测试记录，不能只依赖旧版网络规格书。

BA121S01-100替代屏选型，最重要的不是“同为12.1英寸800×600”，而是同时满足 20针LVDS定义、6/8bit设置、3.3V逻辑供电、12V背光控制和279×209mm机械结构 。

BA121S01-200可以作为同系列候选优先打样，但是否能够直接使用，仍应以逐针比对、屏参确认和整机测试结果为准。
